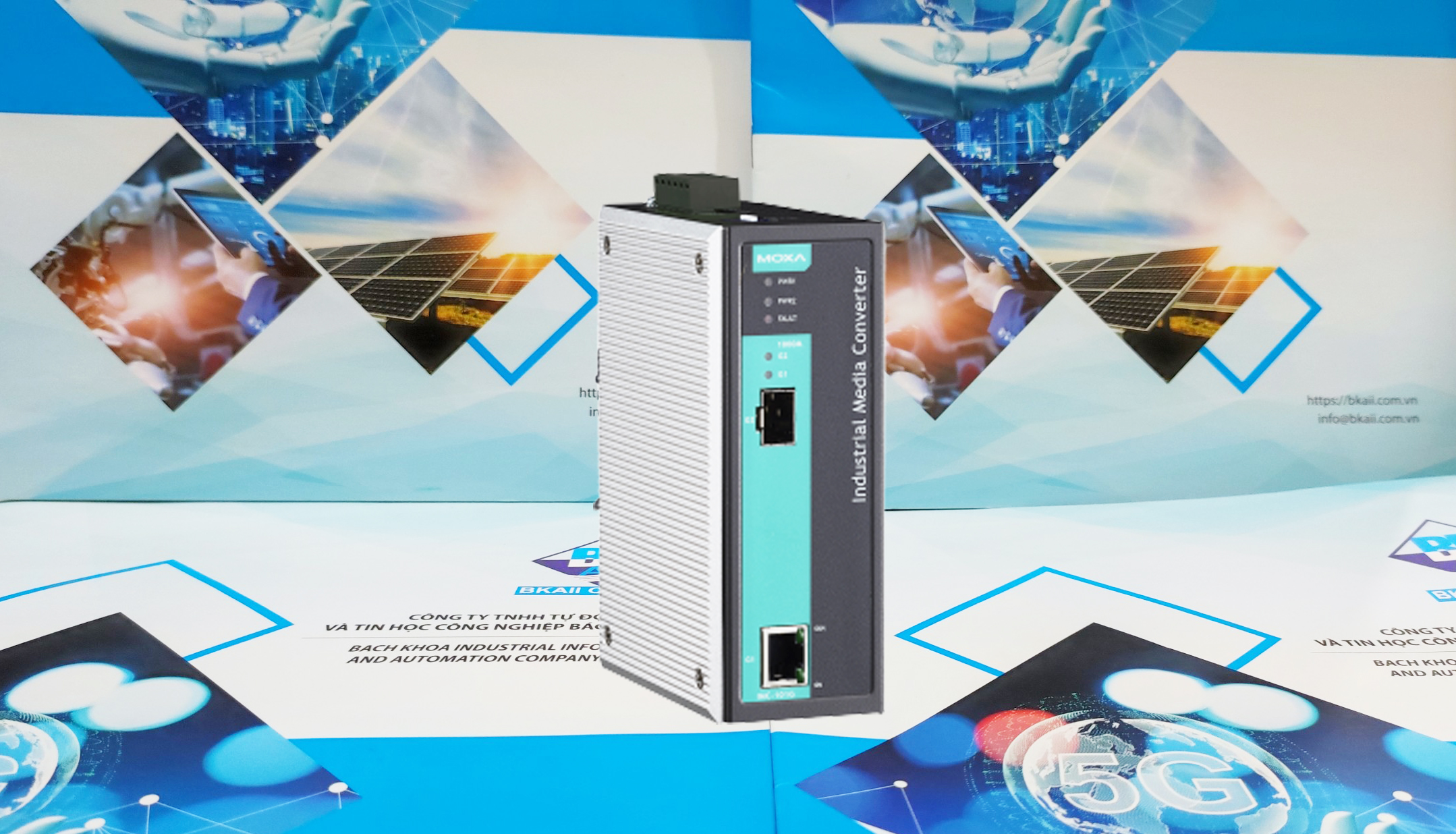

Bộ chuyển đổi IMC-101G của Moxa được thiết kế để hoạt động ổn định và đáng tin cậy trong môi trường công nghiệp khắc nghiệt và nó cung cấp khả năng chuyển đổi phương tiện cấp công nghiệp giữa 10/100/1000BaseT(X) và 1000BaseSX/LSX/LX/LH/LHX/ZX/EZX (SFPSlot ) kết nối. Thiết kế công nghiệp đáng tin cậy của IMC-101G là tuyệt vời để giữ cho các ứng dụng tự động hóa công nghiệp của bạn chạy liên tục và nó đi kèm với một cảnh báo kích hoạt đầu ra rơle để giúp ngăn ngừa hư hỏng.

Sản phẩm này có dải nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được độ rung và sốc cao. Thiết kế phần cứng chắc chắn làm cho IMC-101G trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được nhiều môi trường ứng dụng khác nhau, chẳng hạn như các vị trí nguy hiểm (Class 1 Division 2/Zone 2, IECEx) và tuân thủ các Tiêu chuẩn CE, FCC và UL

Danh sách kiểm tra gói hàng

Bộ chuyển đổi phương tiện công nghiệp IMC-101G được vận chuyển cùng với các mục được liệt kê bên dưới.

• Bộ chuyển đổi phương tiện công nghiệp Moxa

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

Đặc trưng

• Hỗ trợ tự động đàm phán 10/100/1000BaseT(X), tự động MDI/MDI-X, với 1000BaseSX/LSX/LX/LH/LHX/ZX/EZX SFP có sẵn

• Hỗ trợ truyền qua lỗi liên kết

• Báo động đầu ra rơle khi cổng bị hỏng hoặc mất điện

• Đầu vào nguồn 12 đến 45 VDC dự phòng

• Có thể gắn bảng điều khiển và thanh ray DIN

• Dải nhiệt độ hoạt động tiêu chuẩn từ 0 đến 60°C hoặc dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy –T

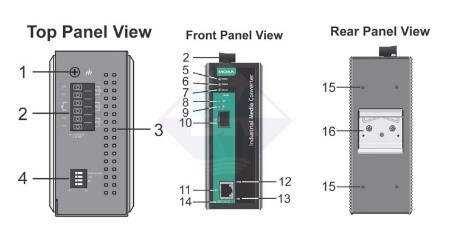

Bố cục bảng điều khiển của Sê-ri IMC-101G

1. Vít nối đất

2. Khối đầu cuối cho đầu vào nguồn (PWR1/PWR2) và đầu ra rơle

3. Lỗ thông hơi tản nhiệt

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Đèn LED báo lỗi

8. Đèn LED 1000 Mpbs G2 của cổng SFP

9. Đèn LED 1000 Mpbs G1 của cổng TP

10. Cổng cáp quang 1000BaseSFP

11. Cổng 10/100/1000BaseT(X)

12. Đèn LED 100 Mbps của cổng TP

13. Đèn LED 10 Mbps của cổng TP

14. Tên mẫu

15. Lỗ bắt vít cho bộ giá treo tường

16. Bộ giá treo DIN-rail

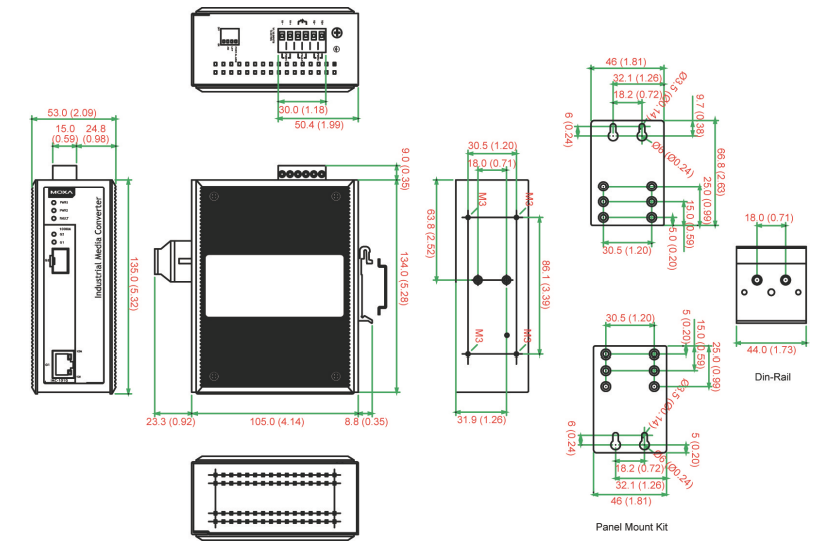

Kích thước

Đơn vị = mm (inch)

Gắn DIN-Rail

Tấm gắn DIN-rail bằng nhôm phải được cố định vào mặt sau của IMC-101G khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào IMC-101G, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

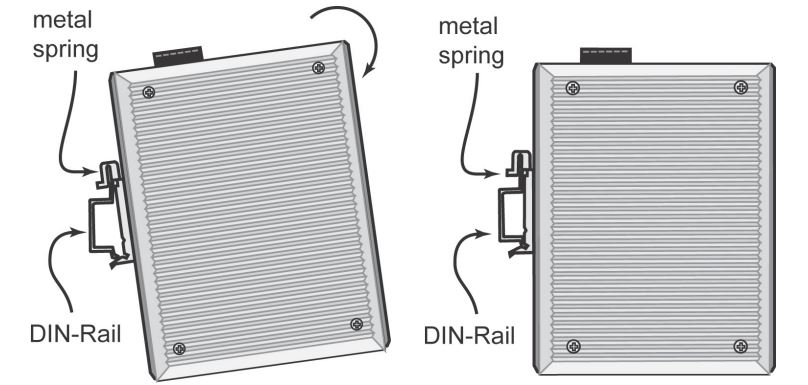

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo IMC-101G khỏi thanh ray DIN, hãy làm ngược lại các bước 1 và 2 ở trên

Treo tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn IMC-101G lên tường, như minh họa bên dưới.

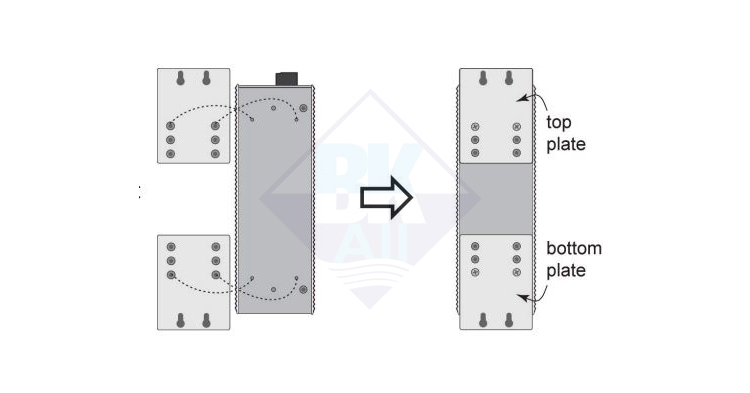

Bước 1: Tháo tấm gắn ray DIN bằng nhôm khỏi IMC-101G và sau đó gắn các tấm giá treo tường, như thể hiện trong sơ đồ bên dưới

Bước 2: Gắn IMC-101G lên tường cần có bốn vít. Sử dụng IMC-101G, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của bốn vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Kiểm tra kích thước đầu và cán vít bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của tấm gắn tường, trước khi vặn vít vào tường.

Không vặn hết cỡ các vít chừa một khoảng trống khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít.

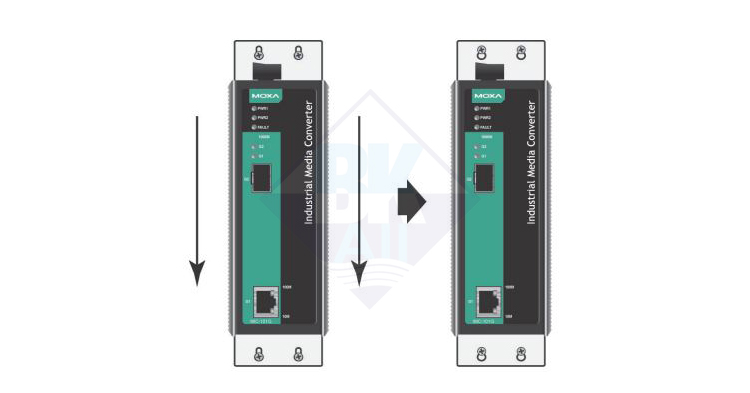

Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa và sau đó trượt IMC-101G xuống dưới, như được chỉ dẫn trong sơ đồ. Siết chặt bốn vít để tăng độ ổn định

Thông tin ATEX và IECEx

1. Số chứng nhận

DEMKO 09 ATEX0812123X

IECEx: IECEx UL 13.0046X

2. Phạm vi môi trường:

(-40°C ≤ Tamb ≤ 75°C)

3. Chuỗi chứng nhận

ATEX: Ex nA nC IIC T4 Gc

IECEx: Ex nA nC IIC T4 Gc

4. Tiêu chuẩn áp dụng:

EN 60079-0:2012:+A11:2013/

IEC 60079-0:Phiên bản 6.0

EN 60079-15:2010/

IEC 60079-15:Phiên bản 4.0

II 3G

DEMKO

09 ATEX 0812123X

Ex nA nC IIC T4 Gc

Phạm vi môi trường: -40°C ≦ Tamb ≦ +75°C

Nhiệt độ cáp định mức ≧ 93°C

5. Điều kiện sử dụng an toàn: Thiết bị Giao tiếp Ethernet chỉ được lắp trong vỏ bọc IP54 có thể truy cập bằng công cụ được chứng nhận ATEX/IECEx và được sử dụng trong khu vực không quá ô nhiễm cấp độ 2 theo định nghĩa của IEC/EN60664-1. Các điều khoản phải được được chế tạo, bên trong thiết bị hoặc bên ngoài thiết bị, để cung cấp cho thiết bị bảo vệ quá độ được đặt ở mức không vượt quá 140% điện áp định mức đỉnh.

6. Hướng dẫn sử dụng bổ sung: Dây dẫn dùng để nối đất có cùng kích thước với dây dẫn điện. Định mức nhiệt độ của dây dẫn đầu vào phải cao hơn 92°C. Khối đầu cuối phù hợp với 12-28 AWG(3,31–0,08 mm²), giá trị mô-men xoắn 4,5 lb-in

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã bị tắt hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại.

Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC

Đơn vị này là một loại tích hợp. Nó phải tuân thủ các quy định về vỏ bọc chống cháy của IEC60950-1/EN60950-1 hoặc các tuyên bố tương tự, khi được lắp đặt trong một số thiết bị đầu cuối.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá mức tối đa cho phép, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến những điểm sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường đi dây nguồn và đi dây thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.

• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.

• Giữ dây đầu vào và dây đầu ra riêng biệt.

• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất IMC-101G

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

Bề mặt nóng, đừng chạm! Trước khi chạm vào bề mặt, hãy đảm bảo bề mặt đã đủ nguội để không làm hỏng da của bạn hoặc đeo găng tay được thiết kế để chống nóng.

Thiết bị này được thiết kế để sử dụng ở Vị trí hạn chế tiếp cận mà chỉ nhân viên bảo trì hoặc người dùng mới có thể tiếp cận được, những người đã được hướng dẫn rằng khung kim loại của thiết bị quá nóng nên cần thực hiện các biện pháp phòng ngừa thích hợp trước khi chạm vào thiết bị. Chỉ có thể truy cập Vị trí truy cập bị hạn chế thông qua việc sử dụng khóa hoặc hệ thống nhận dạng bảo mật

Nối dây báo động Liên hệ

Tiếp điểm báo động được tạo thành từ hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của IMC-101G. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối.

Trong phần này, chúng tôi giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối tiếp điểm báo động

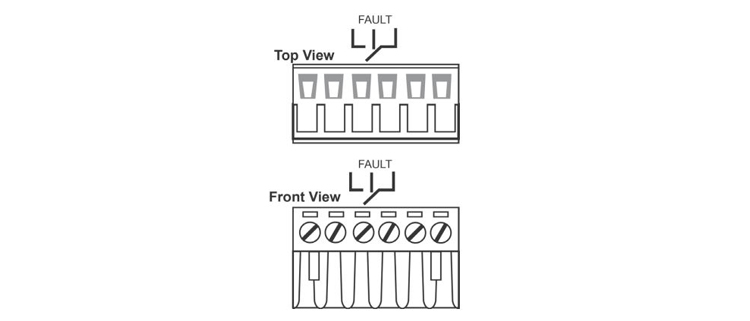

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm sự cố gây hở mạch khi:

1. IMC-101G bị mất nguồn từ một trong các đầu vào nguồn DC.

2. Một trong các cổng mà PORT ALARM DIP Switch tương ứng được đặt thành BẬT không được kết nối đúng cách.

Nếu cả hai điều kiện này không được đáp ứng, mạch sự cố sẽ bị đóng

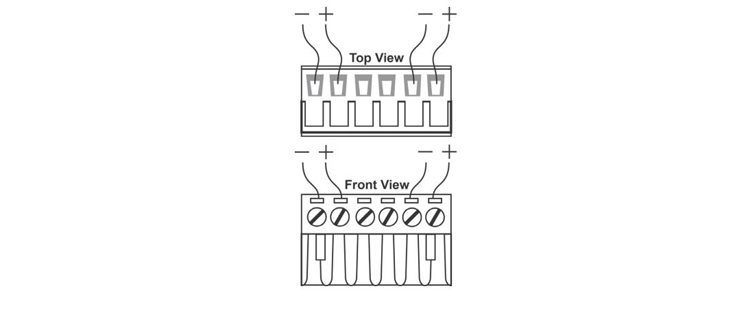

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của IMC-101G được sử dụng cho hai đầu vào DC của IMC-101G. Các chế độ xem trên cùng và phía trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây.

Bước 1: Lần lượt cắm các dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của IMC-101G

Chỉ sử dụng dây dẫn bằng đồng; Máy đo 12-28 AWG, mô-men xoắn 4,5 in-lb

Trước khi kết nối IMC-101G với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định.

Kết nối truyền thông

Tất cả các mẫu IMC-101G đều có một cổng Ethernet 10/100/1000BaseT(X) và một cổng sợi quang 1000Base SFP.

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm ở mặt trước của IMC-101G được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Dưới đây, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet đi thẳng và cáp chéo.

Sơ đồ chân RJ45 10/100Base T(x)

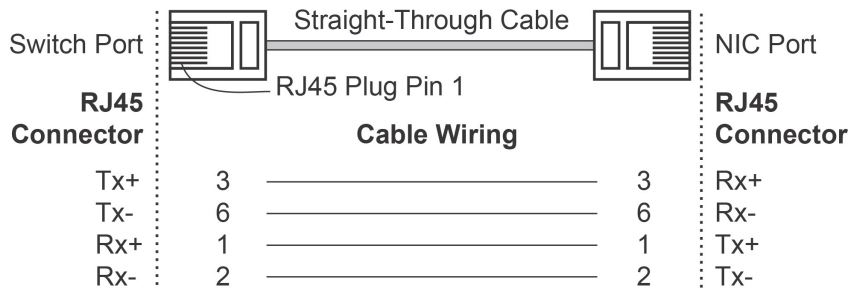

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

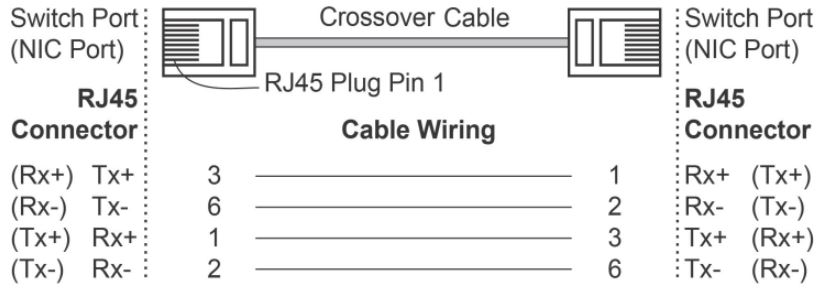

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Kết nối cổng Ethernet 1000BaseT(X)

Dữ liệu 1000BaseT(X) được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng.

Sơ đồ chân cổng MDI/MDI-X

Cổng quang 1000BaseSFP

Các cổng Ethernet gigabit trên IMC-101G là các cổng sợi quang 1000BaseSFP, yêu cầu sử dụng bộ thu phát sợi quang gigabit mini-GBIC để hoạt động bình thường.

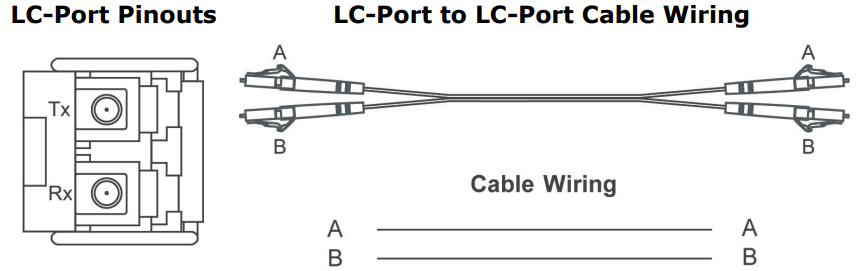

Khái niệm đằng sau cổng và cáp LC khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II: Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn.

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng (nhận) Rx của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng (truyền) Tx của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Bộ thu phát quang được lắp đặt tại hiện trường phải được chứng nhận UL, Hạng I, với nhãn chứng nhận CDRH có thể nhìn thấy rõ ràng trên bộ thu phát tương đương với: "Tuân thủ 21CFR 1040.10 và 1040.11"

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác sẽ hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của IMC-101G.

Liên hệ báo động

IMC-101G có một tiếp điểm báo động nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn của tiếp điểm báo động với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần "Đấu dây tiếp điểm báo động" ở trên. Một tình huống điển hình là kết nối mạch sự cố với đèn cảnh báo đặt trong phòng điều khiển.

Đèn có thể được cấu hình để bật khi phát hiện lỗi. Tiếp điểm báo động có hai cực tạo thành mạch lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào các tiếp điểm lỗi tạo thành mạch hở khi (1) IMC-101G bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng TP/SFP mà Công tắc DIP PORT ALARM tương ứng được đặt thành ON không được kết nối đúng cách. Nếu cả hai điều kiện này không xảy ra, mạch sự cố sẽ bị đóng

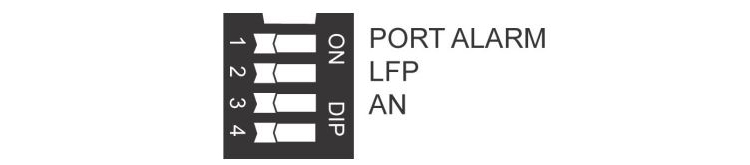

Cài đặt công tắc DIP IMC-101G

Để kích hoạt cài đặt công tắc DIP được cập nhật, hãy tắt nguồn rồi bật nguồn IMC-101G.

Dip Switch 1

(Mặc định: Tắt)

Bật: Bật cảnh báo cổng. Nếu sản phẩm gặp sự cố mất điện hoặc liên kết cổng Ethernet không thành công, thì rơle sẽ tạo thành một mạch hở và đèn LED báo lỗi sẽ sáng lên
Tắt: Tắt port alarm tương ứng. Rơle sẽ tạo thành một mạch kín và đèn LED lỗi sẽ không bao giờ sáng.

Dip Switch 2

(Mặc định: Bật)

Bật: Bật LFP (Truyền qua lỗi liên kết). Để bật IMC-101 cho LFP, hãy đặt cổng SFP thành Chế độ tự động
Tắt: Vô hiệu hóa LFP (Truyền qua lỗi liên kết)

Dip Switch 3

(Mặc định: Bật)

Bật: Cổng SFP ở chế độ Tự động (tự động đàm phán)
Tắt: Buộc cổng SFP thành 1000M
Dip Switch 4 Để dành mai sau dùng

Khi chế độ Force được sử dụng, chức năng LFP sẽ bị tắt.

Đèn báo LED

Mặt trước của IMC-101G có một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Mô tả
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR1
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR1
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn PWR2
Tắt Nguồn không được cung cấp cho đầu vào nguồn PWR2
FAUL T/Lỗi Đỏ Bật Khi cảnh báo PORT tương ứng được bật và liên kết của cổng không hoạt động
Tắt Khi cảnh báo PORT tương ứng được bật và liên kết của cổng đang hoạt động hoặc khi cảnh báo PORT tương ứng bị tắt.
G2 Xanh Bật Liên kết 1000 Mbps của cổng SFP đang hoạt động.
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng SFP không hoạt động
G1 Xanh Bật Liên kết 1000 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng TP không hoạt động
10M Xanh Bật Liên kết 10 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10 Mbps
Tắt Liên kết 10 Mbps của cổng TP không hoạt động
100M Xanh Bật Liên kết 100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Liên kết 100 Mbps của cổng TP không hoạt động

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của IMC-101G với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối IMC-101G với các thiết bị Ethernet.

Chức năng và chuyển đổi tốc độ kép

Cổng chuyển mạch RJ45 10/100/1000 Mbps của IMC-101G tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các mẫu của IMC-101G đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt, đặt hàng trong quá trình bảo trì. Chế độ bán song công hoặc song công hoàn toàn cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được hỗ trợ bởi thiết bị đi kèm

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của IMC-101G đều hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE 802.3u.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi cùng lúc đó, các nút khác đang hoạt động ở tốc độ 100 Mbps hoặc 1000 Mbps

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện. Mỗi khi LINK được bật, IMC-101G quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps, 100 Mbps hoặc 1000 Mbps, với thiết bị ở đầu kia của cáp dự kiến để quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của IMC-101G được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE802.3, 802.3u, 802.3x, 802.3z/ab, Link Fault Pass-through
Giao diện
Cổng RJ45 Tốc độ tự động điều chỉnh 10/100/1000BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động
Cổng SFP Khe SFP 1000Base
Đèn báo LED PWR1, PWR2, FAULT, 10/100M(TP port), 1000M (TP and SFP port)
DIP Switches Port break alarm mask, Link Fault Pass-through, SFP AN/Force
Liên hệ báo động Một đầu ra rơle với khả năng mang dòng điện 1 A @ 24 VDC, điện trở

Sợi quang: 1000BaseSX/LSX/LX/LH/LHX/ZX/EZX

(Chỉ hỗ trợ mô-đun Dòng SFP-1G)

a. Cáp quang đa mode 50/125 μm, 400 MHz * km hoặc 62,5/125 μm, 500 MHz * km @ 850nm

b. Cáp quang đa mode 62,5/125 μm, 750 MHz * km @ 1310 nm

c. Cáp quang đơn mode 9/125 μm

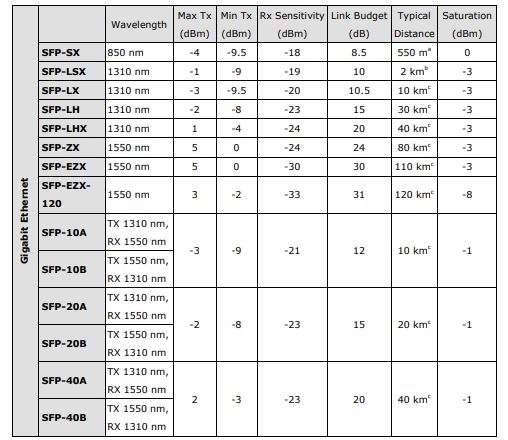

Khoảng cách liên lạc thực tế phụ thuộc vào nhiều yếu tố, bao gồm mất đầu nối, triển khai cáp và tuổi của hệ thống cáp. Chúng tôi khuyên bạn nên thực hiện phân tích ngân sách liên kết và đặt mức chênh lệch 3 dB cho các yếu tố như vậy.

Vui lòng tham khảo bảng dữ liệu Sê-ri SFP-1G để biết thêm thông số kỹ thuật mô-đun SFP chi tiết

Nguồn
Điện áp đầu vào 12 đến 48 VDC, Loại 2, đầu vào dự phòng
Đầu vào hiện tại 0,229 đến 0,068 A
Sự liên quan Khối đầu cuối có thể tháo rời
Bảo vệ dòng điện quá tải 2.5 A @ 25°C
Bảo vệ phân cực ngược Được hỗ trợ
Vật lí
Vỏ Kim loại, bảo vệ IP30
Kích thước 53 x 135 x 105 mm (2.1 x 5.3 x 4.1 in)
Nặng 630 g
Lắp đặt DIN-rail hoặc gắn tường (bộ tùy chọn)
Giới hạn môi trường
Nhiệt độ hoạt động

0 đến 60°C (32 đến 140°F),

-40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL 508 (có thể được sử dụng trong môi trường ô nhiễm độ 2)
EMI FCC Part 15, CISPR 32 class A
EMS EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 2 EN61000-4-6 (CS), Level 3
Sốc IEC 60068-2-27
Rơi tự do IEC 60068-2-32
Rung IEC 60068-2-6

Trên đây là những hướng dẫ cơ bản để các bạn có thể sử dụng sản phầm dòng IMC-101G hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
