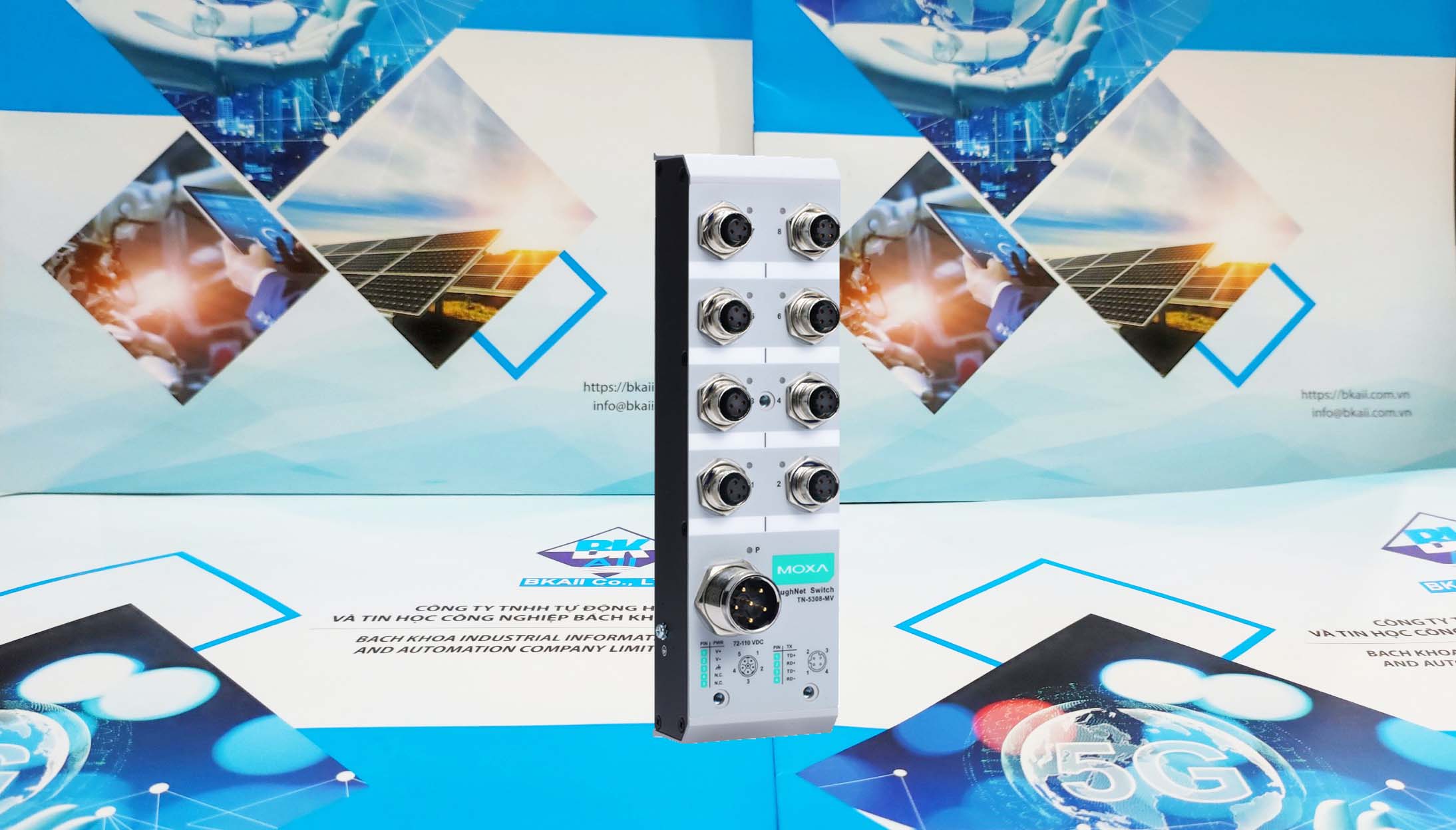

TN-5308  Switch công nghiệp 8 cổng IP67 của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. TN-5308 hỗ trợ tiêu chuẩn EN 50155 cổng tốc độ 10/100BaseT(X) Ports (M12 connector)

Bộ chuyển mạch Ethernet không được quản lý M12 dòng ToughNet TN-5308 được thiết kế cho các ứng dụng công nghiệp trong môi trường khắc nghiệt. Công tắc sê-ri TN sử dụng đầu nối M12 để đảm bảo kết nối chặt chẽ, chắc chắn và đảm bảo hoạt động đáng tin cậy chống lại các nhiễu loạn môi trường, chẳng hạn như rung và sốc. Bộ chuyển mạch Ethernet sê-ri TN-5308 cung cấp 8 cổng FastEthernet M12, hỗ trợ IEEE 802.3/802.3u/802/3x với cảm biến tự động 10/100M, full/half-duplex, MDI/MDI-X và cung cấp giải pháp kinh tế cho công nghiệp của bạn mạng Ethernet. Các mẫu có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C cũng có sẵn. Bộ chuyển mạch Ethernet sê-ri TN-5308 tuân thủ các tiêu chuẩn EN50155/50121-3-2/50121-4 cho các ứng dụng đường sắt

Danh sách kiểm tra gói hàng

TN-5308 của bạn được vận chuyển cùng với các hạng mục sau

• Công tắc Moxa ToughNet

• Bộ gắn bảng điều khiển

• Hướng dẫn cài đặt phần cứng

• Tuyên bố bảo hành sản phẩm Moxa

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 8 cổng 10/100BaseT(X)

• Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp

• IEEE 802.3/802.3u/802.3x

• Tự động cảm biến 10/100M, Full/Half-Duplex, MDI/MDIX

Ứng dụng dành riêng cho công nghiệp

• Hỗ trợ đầu vào nguồn 12/24/36/48 VDC (7 đến 60 VDC) cho các mẫu “-LV”

• Hỗ trợ đầu vào nguồn 72/96/110 VDC (50,4 đến 154 VDC) cho các mẫu “-MV”

• Bảo vệ mạch tích cực

Thiết kế chắc chắn

• Đầu nối tròn M12/M23 cho kết nối chắc chắn chống rung

• Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc phạm vi nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”

• IP40, vỏ kim loại chắc chắn

• Khả năng lắp đặt bảng điều khiển hoặc lắp đặt DIN-rail

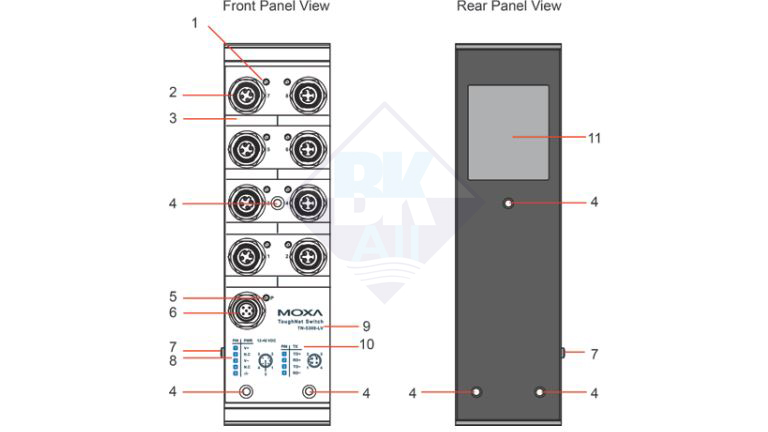

Bố cục bảng điều khiển TN-5308-LV

1. Đèn LED 10/100 Mbps của cổng TP

2. Cổng 10/100BaseT(X) (đầu nối M12 có 4 chân cái được che chắn với mã hóa D)

3. Nhãn cổng

4. Các lỗ bắt vít cho bộ giá đỡ bảng điều khiển hoặc bộ giá đỡ thanh ray DIN (có 3 lỗ: trên cùng ở giữa, dưới cùng bên trái và dưới cùng bên phải)

5. Đèn LED đầu vào nguồn

6. Cổng đầu vào nguồn (đầu nối M12 được bảo vệ 6 chân nam có mã hóa A)

7. Vít nối đất

8. Gán chân cổng đầu vào nguồn

9. Tên mẫu

10. Gán chân cổng TP

11. Nhãn mẫu

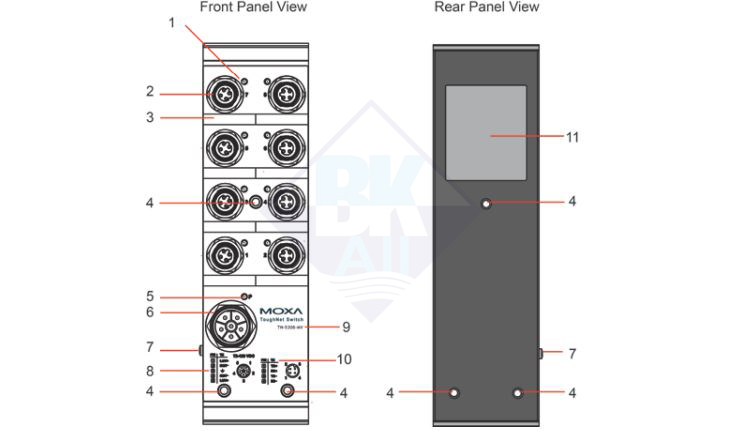

Bố cục bảng điều khiển TN-5308-MV

1. Đèn LED 10/100 Mbps của cổng TP

2. Cổng 10/100BaseT(X) (đầu nối M12 có 4 chân cái được che chắn với mã hóa D)

3. Nhãn cổng

4. Các lỗ bắt vít cho bộ giá đỡ bảng điều khiển hoặc bộ giá đỡ thanh ray DIN (có 3 lỗ: trên cùng ở giữa, dưới cùng bên trái và dưới cùng bên phải)

5. Đèn LED đầu vào nguồn

6. Cổng đầu vào nguồn (đầu nối M23 được bảo vệ 6 chân nam có mã hóa A)

7. Vít nối đất

8. Gán chân cổng đầu vào nguồn

9. Tên mẫu

10. Gán chân cổng TP

11. Nhãn mẫu

Kích thước lắp đặt (đơn vị = mm)

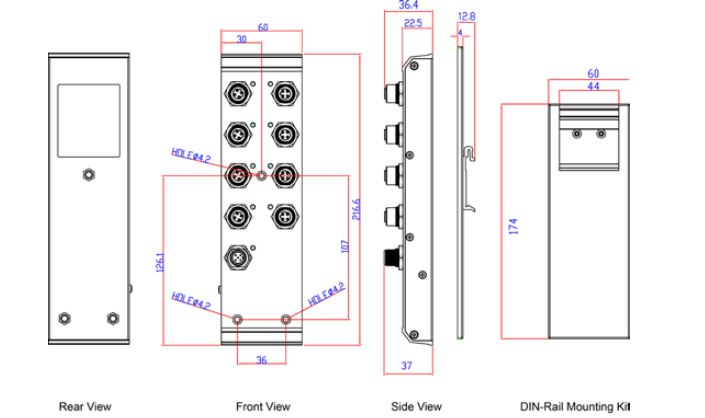

TN-5308-LV

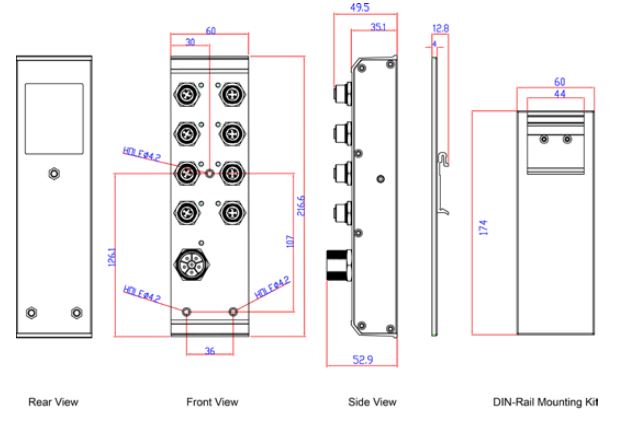

TN-5308-MV

Bảng điều khiển/Gắn tường

Việc gắn TN-5308-LV/MV lên tường cần có 3 vít. Vui lòng sử dụng 3 vít được đóng gói trong bộ giá đỡ bảng điều khiển.

Bước 1: Chuẩn bị 3 lỗ vít trên tường theo vị trí của 3 lỗ vít trên công tắc được hiển thị trên sơ đồ kích thước lắp đặt.

Bước 2: Sử dụng một con vít để đi qua lỗ vít ở giữa trên cùng của công tắc và vặn nó vào tường.

Bước 3: Vặn 2 vít còn lại qua các lỗ dưới cùng bên trái và dưới cùng bên phải trên công tắc vào tường

Chiều dài vít của TN-5308-LV và TN-5308-MV là khác nhau. TN-5308-LV sử dụng vít M3 * 30 mm. TN-5308-MVuses M3 * Vít 40 mm. Vui lòng sử dụng các vít được đóng gói trong bộ giá đỡ bảng điều khiển

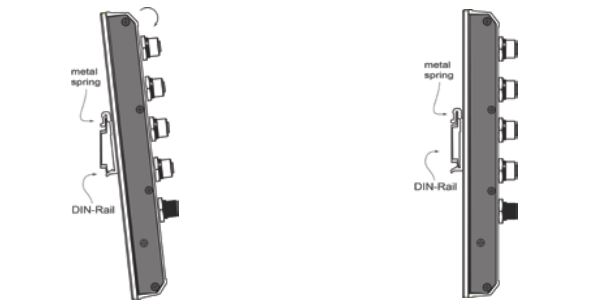

Gắn DIN-Rail (tùy chọn)

Với bộ giá treo DIN-Rail tùy chọnDK-TN-5308 (phải mua riêng), bạn có thể gắn TN-5308-LV/MV trên DIN-Rail 35 mm.

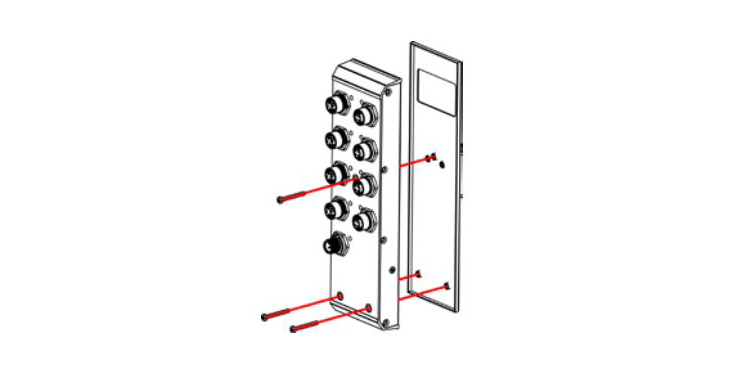

Bước 1: Cố định tấm đính kèm DIN-Rail vào bảng điều khiển phía sau của công tắc như thể hiện trong hình bên phải

Bước 2: Định vị TN-5308-LV/MV trên DIN-Rail, nghiêng để móc kẹp qua mép trên của thanh ray.

Bước 3: Xoay công tắc xuống hoàn toàn trên DIN-Rail cho đến khi cả hai kẹp chốt hoàn toàn

Để tháo Moxa ToughNet khỏi DIN-Rail, chỉ cần đảo ngược các Bước 2 và 3 ở trên.

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn điện chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm.

Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây công tắc Moxa của bạn. Thiết bị này được chứng nhận UL508. Chỉ sử dụng dây dẫn bằng đồng, 60/75°C và thắt chặt đến 4,5 pound-inch. Để sử dụng trong môi trường ô nhiễm độ 2.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Vui lòng đọc và làm theo các hướng dẫn sau:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải cắt nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau.
  • Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất TN-5308

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

Kết nối nguồn điện

Đầu nối đực 5 chân M12 A và M23 6 chân được mã hóa trên bảng mặt trướcTN-5308-LV/MV được sử dụng cho đầu vào nguồn DC. Bạn phải chuẩn bị dây nguồn có đầu nối âm 5 chân được mã hóa A M12/M23 để kết nối công tắc với đầu vào nguồn DC.

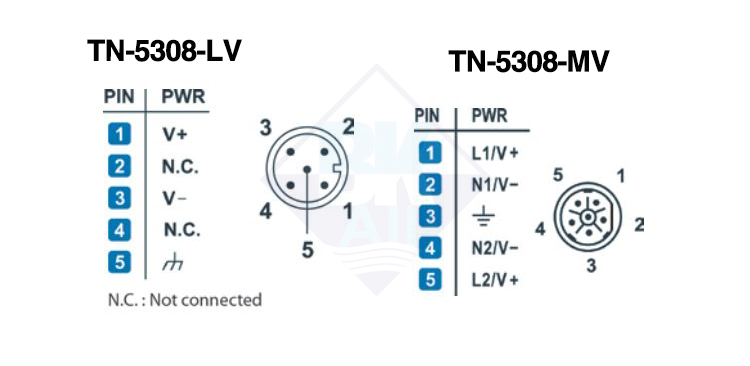

Sơ đồ chân cho cổng đầu vào nguồn

Bước 1: Cắm đầu nối dây nguồn của bạn vào cổng đầu vào nguồn của công tắc TN-5308.

Bước 2: Vặn đai ốc trên đầu nối dây nguồn của bạn vào đầu nối đầu vào nguồn trên công tắc để đảm bảo kết nối chặt chẽ

Trước khi kết nối TN-5308 với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Kết nối các dòng dữ liệu

Kết nối cổng Ethernet 10/100BaseT(X)

Tất cả các mẫu TN-5308 đều có 8 cổng Ethernet 10/100BaseT(X) (đầu nối M12 có 4 chân được bảo vệ với mã hóa D). Các cổng 10/100TX nằm ở mặt trước của TN-5308 được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng định cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (loại NIC hoặc HUB /Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

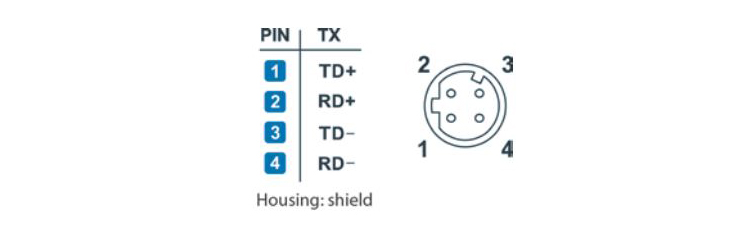

Sơ đồ chân cho các Cổng 10/100BaseT(X) trên TN-5308

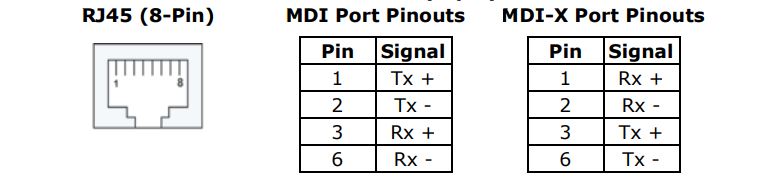

Sơ đồ chân cho Cổng RJ45 (8 chân)

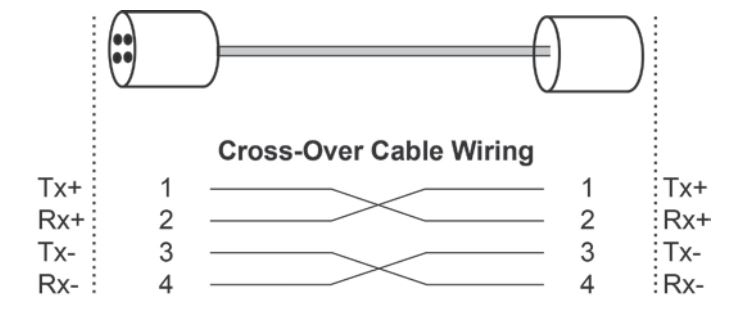

Đi dây cáp chéo M12 (4 chân, M) đến M12 (4 chân, M)

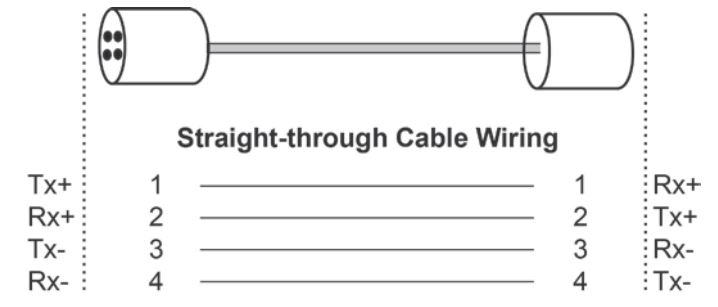

Đi dây cáp thẳng M12 (4 chân, M) đến M12 (4 chân, M)

Đi dây cáp chéo M12 (4 chân, M) đến RJ45 (8 chân)

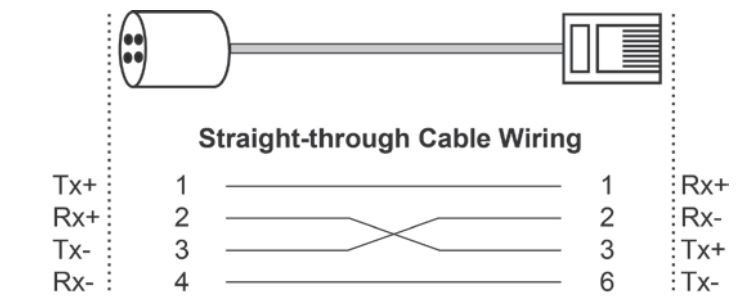

Đi dây cáp thẳng từ M12 (4 chân, M) đến RJ45 (8 chân)

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của TN-5308 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet đang được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối TN-5308 với các thiết bị Ethernet

Chức năng và chuyển đổi tốc độ kép

Các cổng M12 chuyển mạch 10/100 Mbps của TN-5308 tự động đàm phán với thiết bị được kết nối để sử dụng tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các thiết bị chuyển mạch ToughNet của Moxa đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm. Chế độ bán song công/hoàn toàn song công cho các cổng M12 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Chuyển mạch và học địa chỉ

TN-5308 có một bảng địa chỉ MAC có thể chứa tới 1000 địa chỉ nút, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, TN-5308 sẽ tự động theo kịp các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật nguồn lại

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng.

Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp tới tất cả các cổng.

TN-5308 hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói dữ liệu xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng.

Đèn báo LED

Một số chỉ báo LED được đặt trên bảng điều khiển phía trước của TN-5308. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Mô tả
PWR Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn
Tắt Nguồn không được cung cấp cho đầu vào nguồn
TP (10M) Vàng Bật Liên kết 10 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10 Mbps
Tắt Liên kết 10 Mbps của cổng TP không hoạt động
TP (100M) Xanh Bật Liên kết 100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Liên kết 100 Mbps của cổng TP không hoạt động.

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet của TN-5308 đều hỗ trợ độc lập tự động đàm phán tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp M12 được thực hiện và sau đó mỗi khi LINK được bật. TN-5308 quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây hoặc 100 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cách tương tự.

Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây.

Nếu cổng Ethernet của TN-5308 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn

IEEE 802.3 cho 10BaseT

IEEE 802.3u cho 100BaseT(X)

IEEE 802.3x cho Kiểm soát luồng

Loại xử lý Lưu trữ và Chuyển tiếp
Kiểm soát lưu lượng Điều khiển lưu lượng IEEE802.3x, điều khiển lưu lượng áp suất ngược
Giao diện
Cổng M12

Tốc độ thương lượng tự động 10/100BaseT(X), F/H

chế độ song công và kết nối MDI/MDI-X tự động

Đèn báo LED PWR, 10/100M
Nguồn điện
Điện áp đầu vào

TN-5308-LV: 12/24/36/48 VDC (7 to 60 VDC)

TN-5308-MV: 72/96/110 VDC (50.4 to 154 VDC)

Đầu vào hiện tại

TN-5308-LV: 0.19A @ 12 VDC, 0.10A @ 24 VDC, 0.054A @ 48 VDC

TN-5308-MV: 0.033A @ 72 VDC, 0.024A @ 96 VDC, 0.021A @ 110 VDC

Sự liên quan

TN-5308-LV: Mã hóa M12 A, đầu cắm đực 5 chân

TN-5308-MV: Mã hóa A M23, đầu nối đực 5 chân

Sự bảo vệ
Bảo vệ dòng điện quá tải/Dòng điện giới hạn Present
Bảo vệ phân cực ngược Present
Cơ khí
Vỏ Kim loại, bảo vệ IP40
Kích thước TN-5308-LV: 60 x 216.6 x 36.1 mm (2.36 x 8.53 x 1.42 in) TN-5308-MV: 60 x 216.6 x 53.7 mm (2.36 x 8.53 x 2.11 in)
Nặng

TN-5308-LV: 485 g

TN-5308-MV: 685 g

Cài đặt Gắn bảng điều khiển, gắn DIN-Rail (với bộ tùy chọn)
Môi trường
Nhiệt độ hoạt động

Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F)

Nhiệt độ rộng. Model: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)
Điều hành độ ẩm tương đối 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL 508
Giao thông đường sắt

EN50155 (Môi trường, Đang chờ xử lý),

EN50121-3-2 (Đang chờ xử lý), EN50121-4 (Đang chờ xử lý)

Điều khiển giao thông NEMA TS2 (Pending), e-Mark (Pending)
EMI FCC Part 15, CISPR (EN55022) class A

EMS

Sốc

Rơi tự do

Rung

EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 4 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 EN61000-4-12

IEC61373

IEC60068-2-32

IEC61373

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng cho sản phẩm TN5308 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
