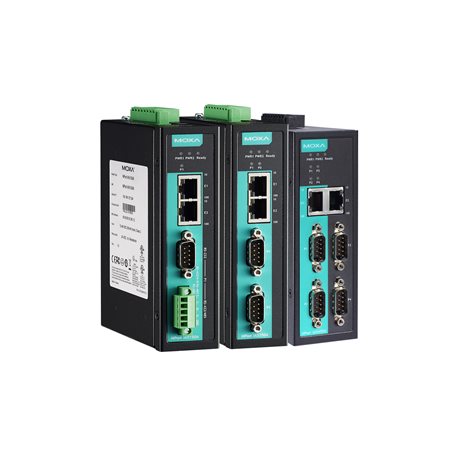

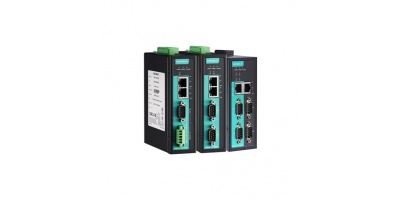

NPort IA5150A: Bộ chuyển đổi 1 cổng RS232/422/485 sang Ethernet

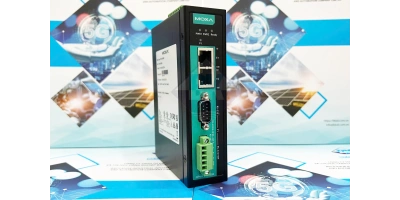

NPort IA5150A Bộ chuyển đổi 1 cổng RS-232/422/485 với bảo vệ chống sét lan truyền nối tiếp /LAN/nguồn, 2 cổng 10/100BaseT(X) với IP duy nhất, nhiệt độ hoạt động 0 đến 60 °C của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam.NPort IA5150A được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh, …

• Bộ chuyển đổi RS232/422/485 sang Ethernet
• Hướng dẫn cài đặt nhanh sê-ri NPort IA5150A/IA5250A hãng Moxa
• So sánh Moxa NPort 5150A và NPort IA5150A – Khác biệt về tính năng & môi trường hoạt động

Tính năng của sản phẩm :

• Tính năng cách chống xung nâng cao cho cổng LAN, serial và nguồn
• Cách ly 2kV cho cổng serial (tùy model)
• Kết nối nguồn và cổng serial dạng terminal
• Đáp ứng chuẩn C1D2, ATEX và IECEx cho các môi trường công nghiệp khắc nghiệt
• Cascade cổng Ethernet thuận tiện cho việc đi dây (chỉ áp dụng với đầu nối RJ45)
• Cảnh báo bằng rơ le và email
• Dải nhiệt độ hoạt động rộng -40-75°C (mã T)

Thông số kỹ thuật của sản phẩm:

Ethernet Interface

• 10/100BaseT(X) Ports (RJ45 connector) : Supports 2 IP addresses
                                                                          Auto MDI/MDI-X connection
• Magnetic Isolation Protection : 1.5 kV (built-in)

Ethernet Software Features

• Configuration Options : Serial Console, Telnet Console, Web Console (HTTP/HTTPS), Windows Utility
• Management : ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
• Filter : IGMP v1/v2
• Windows Real COM Drivers : Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Linux Real TTY Drivers : Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
• Fixed TTY Drivers : SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API : Android 3.1.x and later
• Time Management : SNTP

Serial Interface

• Connector :   DB9 male for RS-232
  Terminal block for RS-422/485
• No. of Ports : 1
• Serial Standards : RS-232, RS-422, RS-485
• Operation Modes :   Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP
• Baudrate :   Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
• Data Bits : 5, 6, 7, 8
• Stop Bits : 1, 1.5, 2
• Parity : None, Even, Odd, Space, Mark
• Flow Control : None, RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF
• RS-485 Data Direction Control : ADDC® (automatic data direction control)
• Pull High/Low Resistor for RS-485 : 1 kilo-ohm, 150 kilo-ohms
• Terminator for RS-485 : 120 ohms

Serial Signals

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND

Power Parameters

• Input Current :   220 mA @ 12 VDC
• Input Voltage : 12 to 48 VDC
• No. of Power Inputs : 2

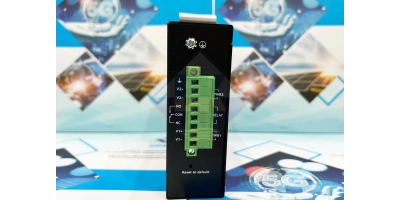

• Power Connector : Terminal block

Physical Characteristics

• Housing :   Metal
• Dimensions : 36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in)
• Weight : 475 g (1.05 lb)

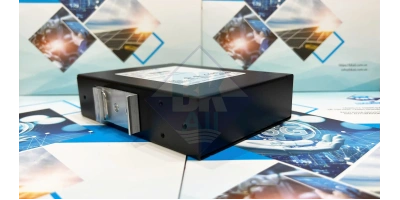

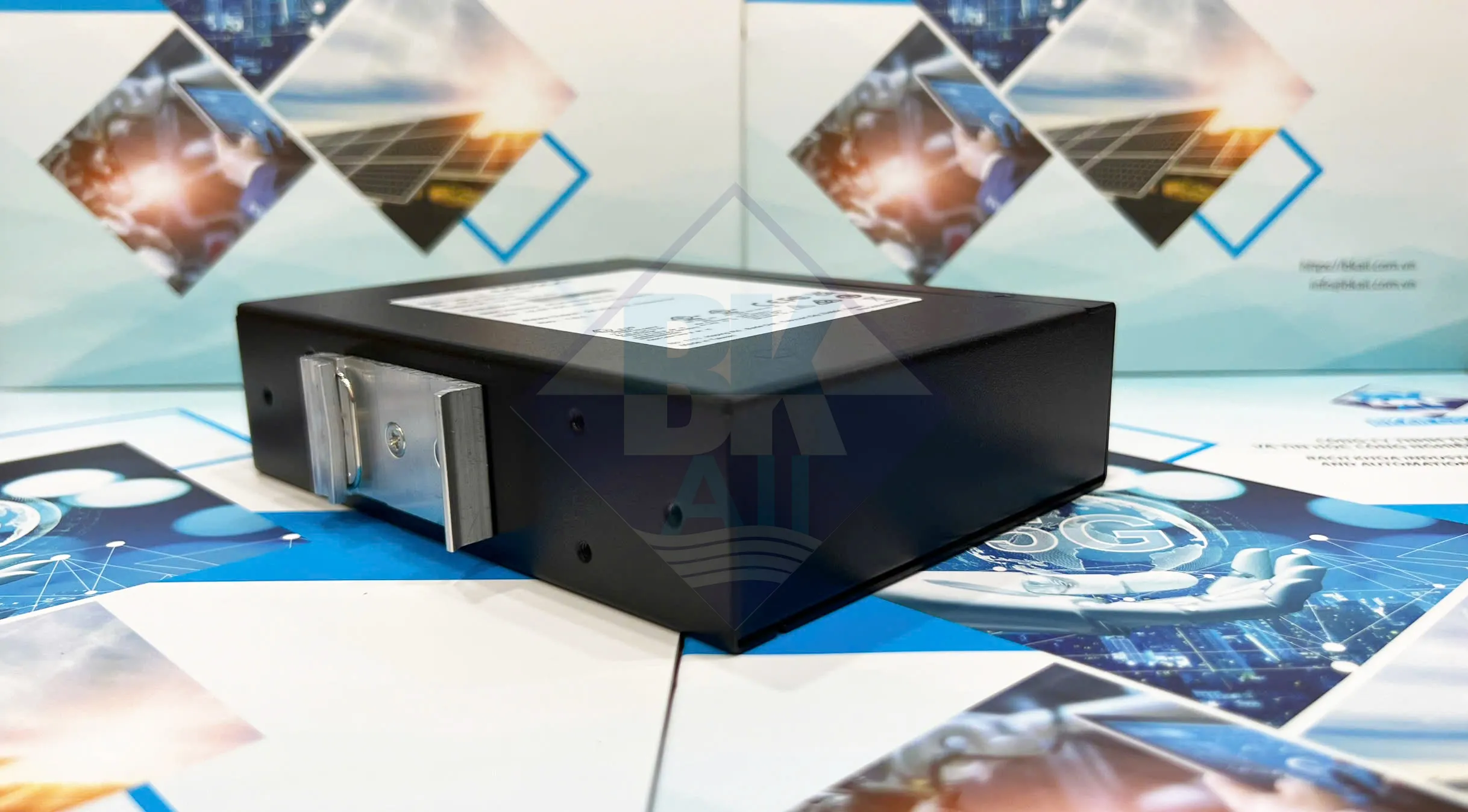

• Installation : DIN-rail mounting, Wall mounting (with optional kit)

Environmental Limits

• Operating Temperature : 0 to 60°C (32 to 140°F)
• Storage Temperature (package included) : -40 to 75°C (-40 to 167°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class A
• EMS :   IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
  IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
  IEC 61000-4-8 PFMF
  IEC 61000-4-11 DIPs
• Safety :   UL 508
• Vibration :   IEC 60068-2-6
• Shock :   IEC 60068-2-27
• Freefall :   IEC 60068-2-32

Declaration

• Green Product :   RoHS, CRoHS, WEEE

MTBF

• Time :   262,805 hrs
• Standards :   Telcordia (Bellcore) Standard TR/SR

Thông tin đặt hàng :
