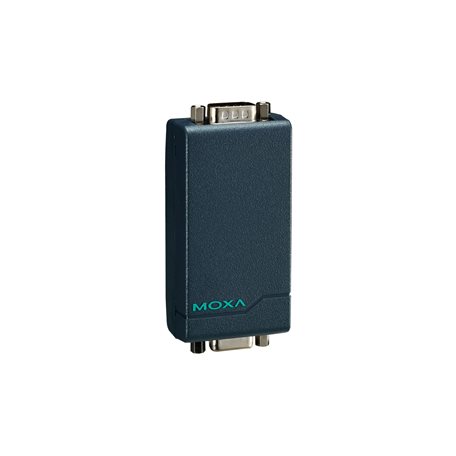

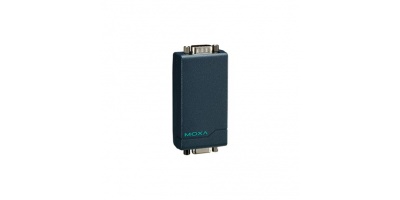

TCC-80I-DB9: Port-powered RS-232 to RS-422/485 converter with 15 KV serial ESD protection, DB9 male connector on the RS-422/485 side, and 2.5 KV optical isolation

TCC-80I-DB9 Port-powered RS-232 to RS-422/485 converter with 15 KV serial ESD protection, DB9 male connector on the RS-422/485 side, and 2.5 KV optical isolation của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam.TCC-80I-DB9 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng,...Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh, …

• Bộ chuyển đổi RS232 sang RS485/422
• Hướng dẫn cài đặt nhanh sê-ri TCC-80I/TCC-80I-DB9 hãng Moxa

Thông số kỹ thuật  của  sản phẩm:

Serial Interface

• Connector :    DB9 male
• Serial Standards :  RS-232, RS-422, RS-485
• Baudrate :   50 bps to 921.6 kbps (supports non-standard baudrates)
• RS-485 Data Direction Control :   ADDC® (automatic data direction control)
• Terminator for RS-485 :   N/A, 120 ohms, 120 kilo-ohms
• Isolation :   2 kV

Serial Signals

• RS-232 :   TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 :   Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w :   Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w :   Data+, Data-, GND

Power Parameters

• Input Current :   20 mA @ 5 VDC
• Input Voltage :   5 to 12 VDC
• Overload Current Protection :   Supported
• Power Consumption :   20 mA @ 5 VDC
• Source of Input Power :   Power input jack

Physical Characteristics

• Housing :   Plastic top cover, metal bottom plate
• IP Rating :   IP30
• Dimensions :   42 x 91 x 23.6 mm (1.65 x 3.58 x 0.93 in)
• Weight :   50 g (0.11 lb)
• Installation :   Desktop

Environmental Limits

• Operating Temperature :   0 to 60°C (32 to 140°F)
• Storage Temperature (package included) :   -20 to 75°C (-4 to 167°F)
• Ambient Relative Humidity :   5 to 95% (non-condensing)

Standards and Certifications

• EMC :  EN 55032/24
• EMI :   CISPR 32, FCC Part 15B Class A
• EMS :  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
• Environmental Testing :  IEC 60068-2-1
• Safety :    EN 60950-1, IEC 60950-1
• Vibration :   IEC 60068-2-6

• IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
  IEC 61000-4-4 EFT: Power: 1 kV
  IEC 61000-4-5 Surge: Power: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-8 PFMF

• IEC 60068-2-2
  IEC 60068-2-3

MTBF

• Time  :   2,781,161 hrs
