Cấu hình Modbus TCP sang Modbus RTU bằng Gateway ATC-3002

Trong các hệ thống tự động hóa công nghiệp hiện nay, nhiều thiết bị hiện trường vẫn sử dụng Modbus RTU qua cổng RS485, trong khi hệ thống SCADA hoặc PLC trung tâm lại giao tiếp qua mạng Ethernet sử dụng Modbus TCP.

Để hai hệ thống này có thể giao tiếp với nhau, giải pháp phổ biến là sử dụng Modbus Gateway để thực hiện chuyển đổi giữa hai giao thức. Nếu bạn muốn hiểu rõ hơn về kiến trúc truyền thông này, bạn có thể tham khảo thêm bài viết tổng quan về giao thức Modbus trong công nghiệp.

Trong bài viết này, BKAII sẽ hướng dẫn chi tiết cách cấu hình gateway ATC-3002 để chuyển đổi dữ liệu từ Modbus TCP Slave sang Modbus RTU Master. Giải pháp này thường được sử dụng trong các hệ thống SCADA, PLC, DCS và các hệ thống giám sát công nghiệp.

ATC-3002 là bộ chuyển đổi cho phép tích hợp thiết bị Modbus RTU/ASCII vào hệ thống Modbus TCP/IP. Thiết bị hỗ trợ hai cổng serial gồm RS232 và RS422/RS485 cùng giao diện Ethernet, giúp dễ dàng triển khai trong các hệ thống tự động hóa công nghiệp.

Nhờ hỗ trợ cấu hình qua giao diện Web, các bạn có thể thiết lập hệ thống rất nhanh chóng mà không cần phần mềm chuyên dụng.

Sơ đồ kết nối hệ thống

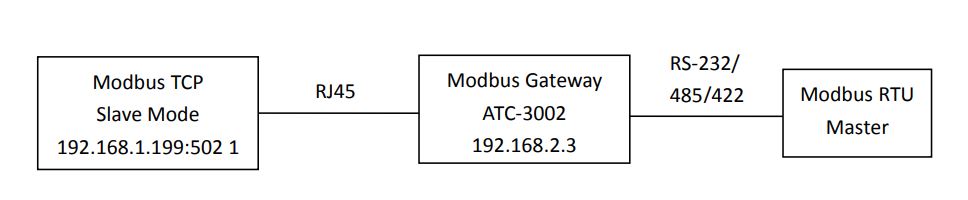

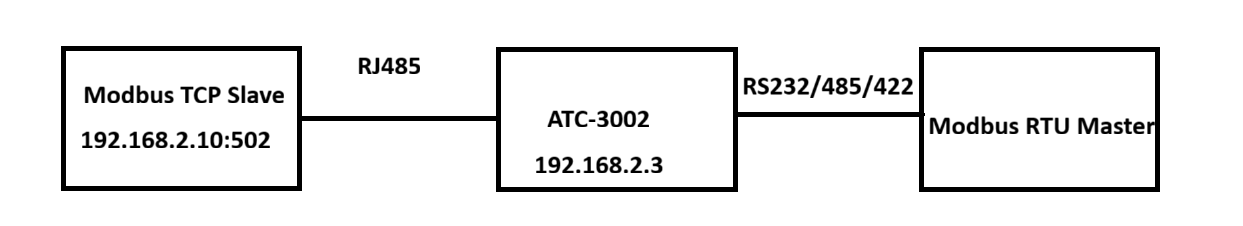

Sơ đồ kết nối Modbus TCP với Modbus RTU thông qua gateway ATC-3002

Bước 1: Truy cập giao diện cấu hình gateway

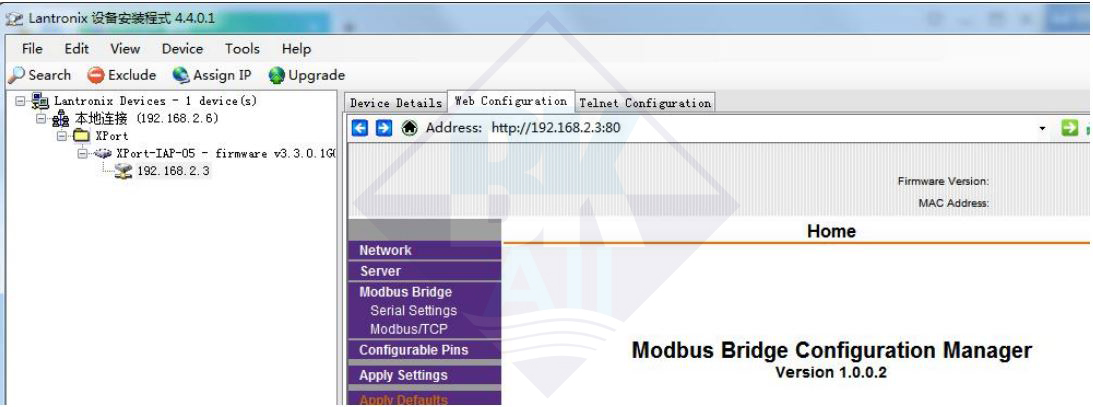

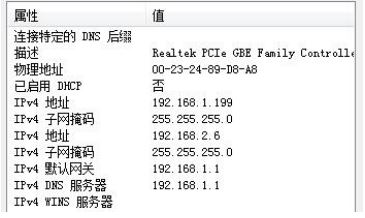

Truy cập địa chỉ IP mặc định của thiết bị:

192.168.2.3

Bước 2: Cấu hình chế độ Modbus TCP Client

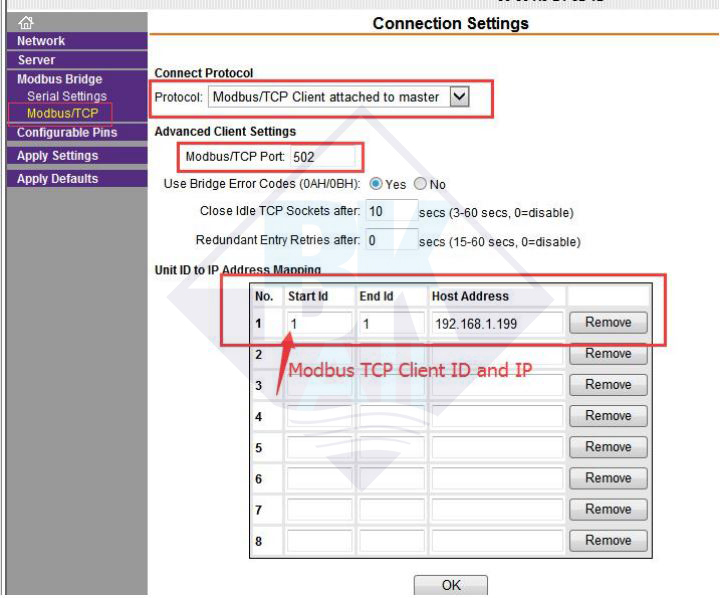

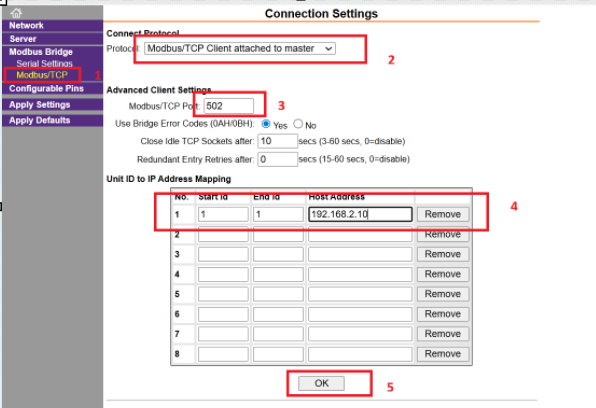

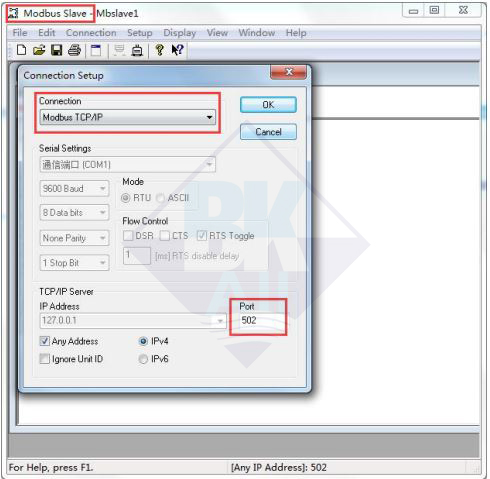

Trong phần cấu hình giao thức cần chọn:

• Protocol: Modbus TCP Client
• Modbus TCP Port: 502
• IP Address: địa chỉ thiết bị Modbus TCP Slave
• Unit ID: ID của thiết bị Modbus

Ở bước này gateway sẽ đóng vai trò Modbus TCP Client để truy vấn dữ liệu từ Modbus TCP Slave.

Bước 3: Cấu hình cổng Serial cho Modbus RTU

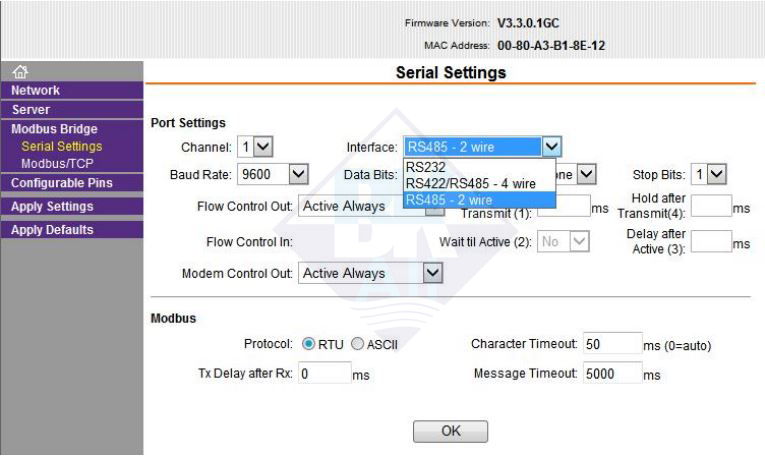

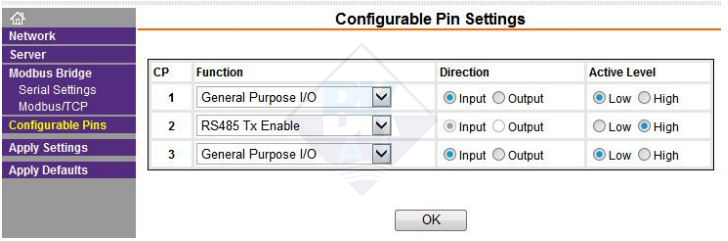

Thiết lập các thông số truyền thông cho cổng serial:

• Baudrate
• Data bit
• Parity
• Stop bit

Bước 4: Thiết lập Slave ID

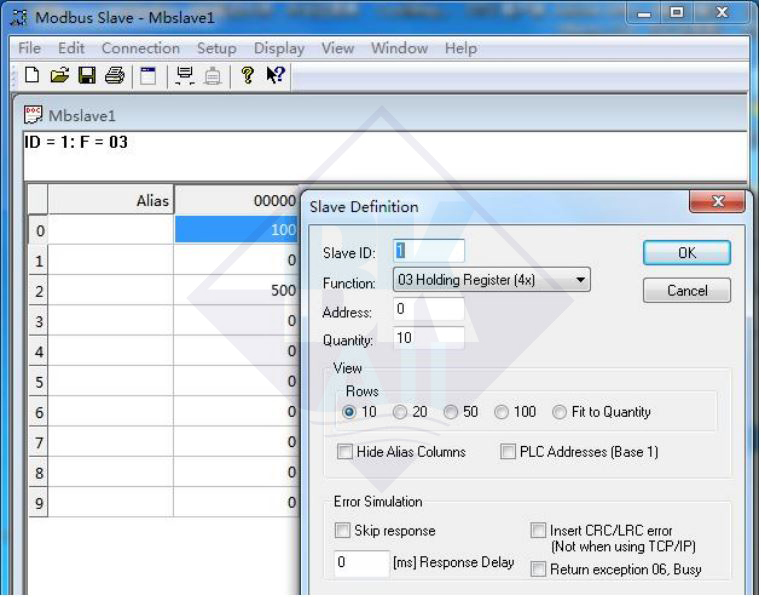

Ví dụ cấu hình Slave ID = 1

Bước 5: Kiểm tra truyền thông Modbus

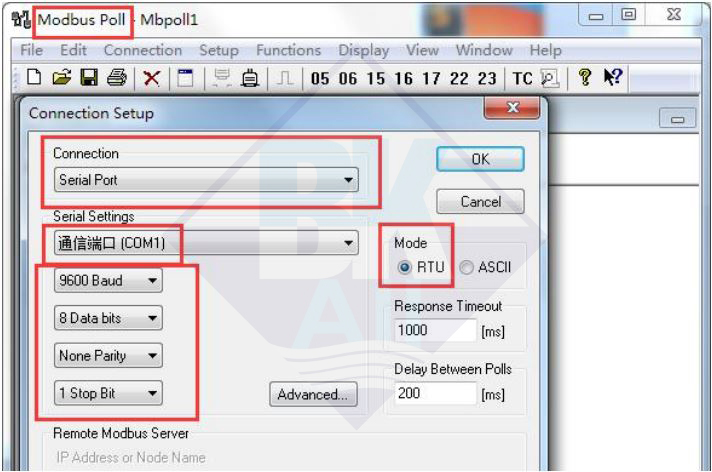

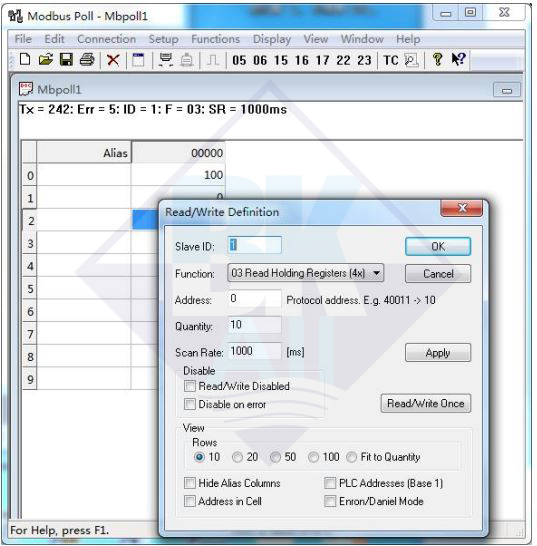

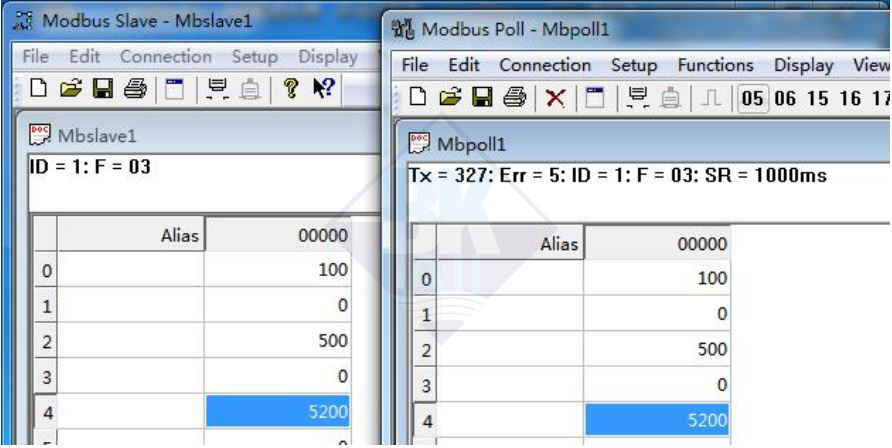

Sau khi cấu hình hoàn tất, có thể sử dụng phần mềm Modbus Poll để kiểm tra dữ liệu Modbus.

Nếu hệ thống hoạt động bình thường, gateway sẽ thực hiện việc chuyển đổi dữ liệu giữa Modbus TCP và Modbus RTU một cách ổn định.

Ứng dụng thực tế

Trong thực tế triển khai SCADA, việc tích hợp các thiết bị Modbus RTU vào hệ thống mạng Ethernet là nhu cầu rất phổ biến. Bạn có thể tham khảo thêm bài viết giải pháp kết nối Modbus RTU lên Ethernet trong hệ thống SCADA để hiểu rõ hơn các kiến trúc triển khai thực tế.

Ngoài ATC-3002, trên thị trường hiện nay cũng có nhiều thiết bị gateway công nghiệp khác. Bạn có thể tham khảo thêm bài viết Top Modbus Gateway công nghiệp phổ biến hiện nay để lựa chọn thiết bị phù hợp với hệ thống của mình.

Kết luận

Gateway ATC-3002 là giải pháp hiệu quả giúp tích hợp các thiết bị Modbus RTU vào hệ thống Modbus TCP hiện đại. Việc sử dụng gateway giúp doanh nghiệp nâng cấp hệ thống tự động hóa mà không cần thay thế toàn bộ thiết bị hiện trường, từ đó tiết kiệm chi phí đầu tư.
