Có thể kết nối bao nhiêu thiết bị Modbus RTU với WISE-4051?

Mô đun I/O không dây IoT đầu vào số 8 kênh với cổng RS485 của hãng Advantech – WISE-4051 – đang được BKAII phân phối tại thị trường Việt Nam. Trong bài viết này, chúng ta sẽ cùng tìm hiểu câu hỏi quan trọng: Có thể kết nối bao nhiêu thiết bị Modbus RTU với WISE-4051?

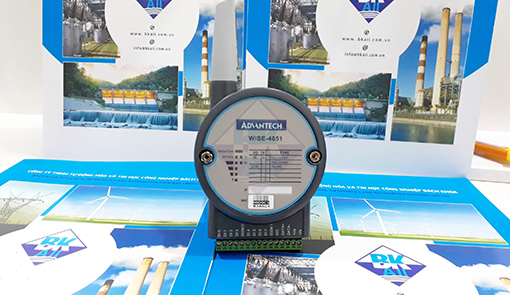

WISE-4051 Advantech Modbus RTU RS485 wireless IO module

WISE-4051 hỗ trợ Modbus TCP và Modbus RTU

WISE-4051 có thể hoạt động như một Modbus TCP slave và đồng thời đóng vai trò Modbus RTU master để thu thập dữ liệu từ các thiết bị RS485.

Trong bài viết này, chúng ta sẽ tập trung vào vai trò Modbus RTU master của thiết bị và phân tích mối quan hệ giữa firmware, quy tắc địa chỉ Modbus và số lượng thiết bị có thể kết nối trong hệ thống.

Cấu trúc kết nối Modbus RTU với WISE-4051

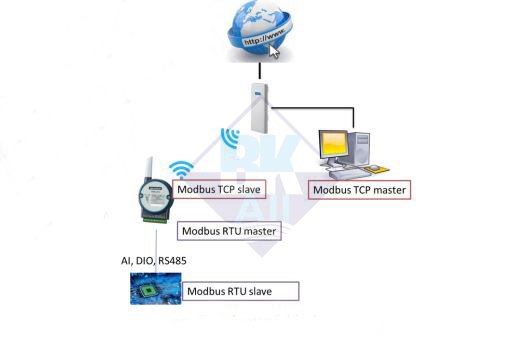

Topology kết nối Modbus RTU RS485 với WISE-4051

Trong hệ thống giao thức Modbus, WISE-4051 đóng vai trò master và thực hiện polling dữ liệu từ các thiết bị Modbus RTU slave trên bus RS485.

Số lượng thiết bị có thể kết nối phụ thuộc vào:

Số lượng địa chỉ Modbus mapping
Số rule cấu hình trong gateway
Phiên bản firmware của thiết bị
Giới hạn địa chỉ Modbus được hệ thống hỗ trợ

Quy tắc địa chỉ Modbus và số lượng thiết bị

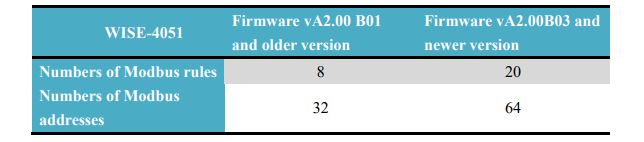

Bảng quy tắc địa chỉ Modbus và số lượng thiết bị WISE-4051

WISE-4051 sử dụng một cổng RS485 để thực hiện chức năng Modbus Gateway. Thông qua cổng này, thiết bị có thể thu thập dữ liệu từ nhiều thiết bị Modbus RTU slave.

Tuy nhiên, số lượng thiết bị tối đa không chỉ phụ thuộc vào bus RS485 mà còn phụ thuộc vào các quy tắc cấu hình mapping Modbus trong thiết bị. Khi số lượng rule hoặc địa chỉ mapping đạt giới hạn, hệ thống sẽ không thể thêm thiết bị mới.

Phương pháp cấu hình

Chi tiết phương pháp cấu hình có thể tham khảo trong tài liệu hướng dẫn sử dụng WISE-4000 series – mục 4.2.7.

Xem tài liệu hướng dẫn WISE-4000

Cấu hình Modbus RTU trên WISE-4051 Advantech

Kết luận

Qua bài viết này, chúng ta đã hiểu rõ hơn về giới hạn số lượng thiết bị Modbus RTU có thể kết nối với WISE-4051. Việc thiết kế hệ thống cần chú ý đến cấu trúc RS485, địa chỉ Modbus và số rule mapping để đảm bảo hệ thống hoạt động ổn định.
