Bài viết này BKAII sẽ giới thiệu đến các bạn một số mô hình cơ bản kết nối mạng RS485 sử dụng các bộ ADAM I/O của hãng Advantech nhé!

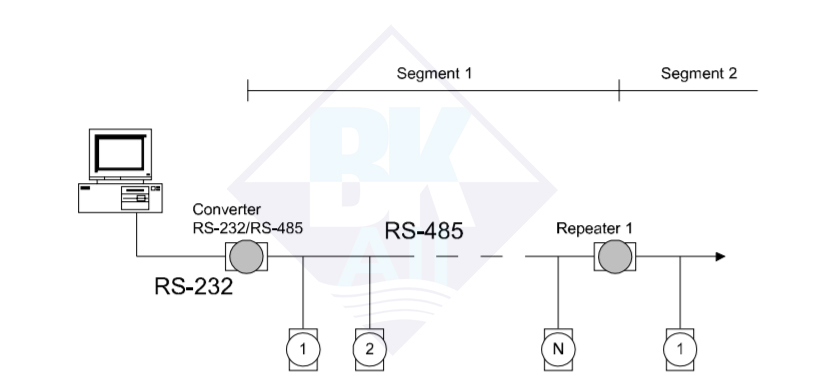

Mô hình 1: Cấu trúc mắc nối tiếp
Cấu trúc mạng này sẽ là hết một mạng RS485 này sẽ nối tiếp mạng RS485 khác. Thông thường, một mạng RS485 được sử dụng tối đa 32 thiết bị, giới hạn này chủ yếu là do yếu tố vật lý. Khi sử dụng nhiều module hơn trên mỗi mạng, dòng điện của IC driver nhanh chóng bị tiêu hoa, dẫn tới việc truyền thông bị lỗi. Tổng thiết bị trên một mạng RS485 vật lý có thể lên tới 256 thiết bị. Các bộ chuyển đổi tín hiệu như ADAM-4520 hay ADAM-4561 hoặc máy tính chủ không được tính là thiết bị trong mạng RS485

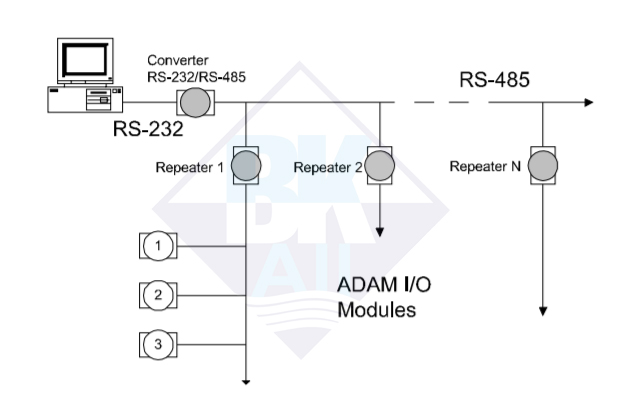

Mô hình 2: Cấu trúc mắc hình sao
Trong sơ đồ trên, các bộ lặp tín hiệu - repeater - ADAM-4510/ADAM-4510S/ADAM-4510I được kết nối với đường dây tín hiệu RS485 chính, phía sau các bộ repeater sẽ là các mạng RS485. Mô hình này không khuyến khích sử dụng số lượng nhiều mạng RS485 trên đường dây dài vì khi đó sẽ gây ra sự biến dạng tín hiệu nghiêm trọng.

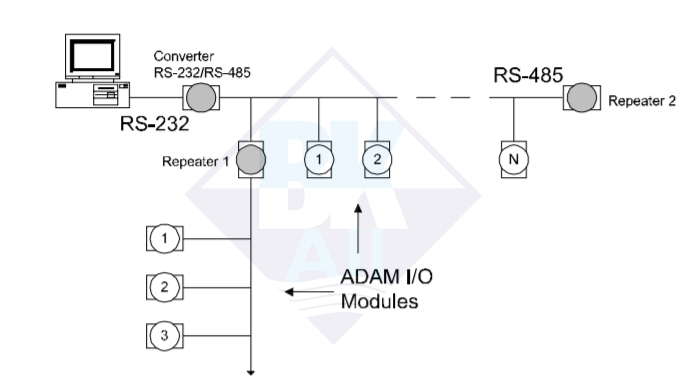

Mô hình 3: Random
Đây là sự tích hợp giữa hai mô hình trên, cần đảm bảo sử dụng các bộ lặp tín hiệu (repeater) tuân thủ tương ứng theo hai mô hình trên
Xem thêm:
- Các mô hình của mạng không dây
- Giới thiệu về các mô hình quản lí mạng
- Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng remote I/O mã sản phẩm ADAM-4055 qua modem 3G F2403
- Hướng dẫn sử dụng cách truyền dữ liệu từ RS485 sang RS422 sử dụng bộ chuyển đổi ADAM-4520 hoặc ADAM-4510I
- Sự khác nhau giữa hai bộ repeater ADAM-4510 và ADAM-4510I của hãng Advantech
Trên đây là một vài chia sẻ của BKAII về các mô hình kết nối mạng RS485. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
