Việc giám sát hệ thống lưới điện là vấn đề quan trọng đối với mỗi quốc gia. BKAII sẽ giới thiệu đến các bạn một giải pháp hiệu quả để giải quyết vấn đề này: giám sát trực tuyến đường truyền với IES7110-2GS và IES5028-4GS hãng 3onedata
Trước sức ép ngày càng lớn của tài nguyên và môi trường toàn cầu, độ tin cậy cung cấp điện ngày càng được nâng cao, việc vận hành lưới điện đang đứng trước những thách thức rất lớn. Hệ thống giám sát tình trạng thiết bị truyền tải là một phần quan trọng của liên kết lưới điện truyền tải thông minh. Đó là việc thực hiện truyền tải điện và quản lý đại tu trạng thái thiết bị chuyển đổi, và là một cách quan trọng để nâng cao trình độ quản lý hoạt động sản xuất tinh gọn. Hệ thống giám sát được trang bị nhiều loại công nghệ cảm biến, công nghệ truyền thông diện rộng và công nghệ xử lý thông tin giúp nhận biết, giám sát, cảnh báo, phân tích, chẩn đoán và đánh giá tình trạng hoạt động của các loại thiết bị truyền dẫn theo thời gian thực.
Yêu cầu
- Dự án có một số yêu cầu như môi trường giám sát và môi trường biến thiên theo dõi đường truyền dữ liệu, phát hiện kịp thời các tiềm ẩn nguy cơ, chống nhiễu hoặc hư hỏng đường truyền.
- Có khả năng chống nhiễu tốt, có thể thích nghi với môi trường
Mô hình

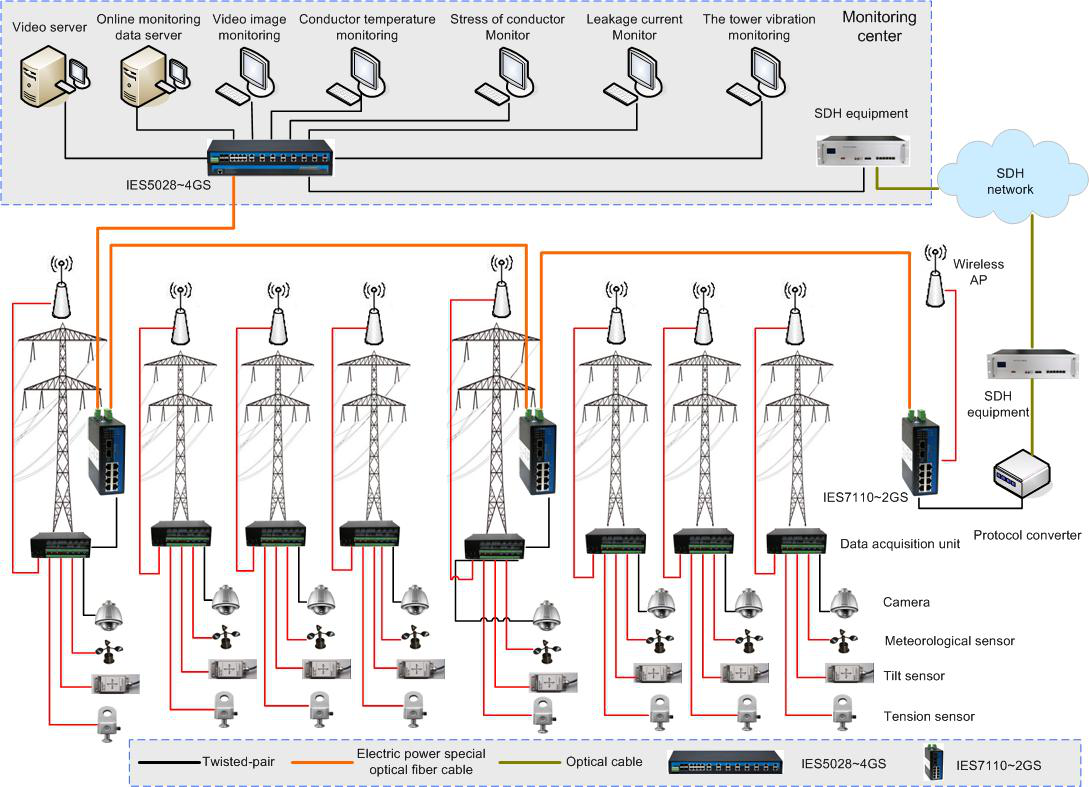

Sơ đồ này nằm trong đường dây tải điện cao thế, mỗi tháp lắp đặt hai loại camera và một AP không dây (AP chung hoặc AP điểm nóng), switch quản lí chủ yếu được kết nối với tháp trên AP điểm nóng, sau đó kết nối với các điểm nóng khác quản lý mạng AP chuyển sang mạng vòng sợi quang. Tại các khoảng thời gian dọc theo khoảng cách phù hợp từ vị trí của hộp kết nối cáp tháp cụ thể với switch Ethernet công nghiệp IES7110-2GS làm điểm tổng hợp; thông qua cao áp mất nguồn điện bằng cáp quang đặc biệt trong 1-2 gốc sợi tự do, kết nối đầu mối dọc theo cáp, sau đó bao gồm một mạng Ethernet; ở tất cả các cấp của tháp trên nút giám sát vô tuyến được hình thành giữa khả năng tự tổ chức và khả năng của mạng không dây, thông tin giám sát trực tuyến của rơ le trong một vùng nhất định, được gửi đến bộ hội tụ trong tháp trên nút Ethernet công nghiệp bằng cách chuyển tiếp nhiều giao tiếp dữ liệu
Sơ đồ lợi thế
- Switch sử dụng thiết kế cấp công nghiệp, không có quạt, tiêu thụ điện năng thấp, hỗ trợ nhiệt độ làm việc -40 ~ 75 ℃, vỏ kim loại, lớp bảo vệ IP30.
- Hỗ trợ nhiều phương pháp cài đặt.
- SW-Ring (thời gian phục hồi <20ms khi đầy tải).
- Băng thông nhanh để thu thập dữ liệu, băng thông Gigabit để tải lên tổng hợp dữ liệu mà băng thông được tối đa hóa, có hiệu suất truyền thông tốt và ổn định.
- Hỗ trợ 8 cổng 10Base-T/100Base-TX Ethernet và 2 cổng Gigabit SFP
- Công nghệ bằng sáng chế mạng vòng SW-Ring (Thời gian khôi phục lỗi <20ms)
- Hỗ trợ VLAN dựa trên cổng và IEEE 802.1Q VLAN
- Hỗ trợ GMRP, IGMP snooping và Multicast tĩnh
- Hỗ trợ tự điều chỉnh Ethernet 10 / 100M
- Đầu vào cung cấp điện dự phòng điện áp rộng 12 ~ 48VDC
- Không có quạt, nhiệt độ làm việc -40 ~ 75 ℃
- Bảo vệ IP40, vỏ kim loại độ bền cao, giá đỡ đường ray DIN
- Hỗ trợ 24 cổng 10Base-T/100Base-TX Ethernet và 4 cổng Gigabit SFP
- Công nghệ bằng sáng chế mạng vòng SW-Ring (Thời gian khôi phục lỗi <20ms)
- Hỗ trợ VLAN dựa trên cổng và IEEE 802.1Q VLAN
- Hỗ trợ GMRP, IGMP snooping và Multicast tĩnh
- Hỗ trợ băng thông 12,8G
- Không có quạt, nhiệt độ làm việc -40 ~ 75 ℃
- Đầu vào nguồn 100 ~ 240VAC
- Hỗ trợ gắn tủ rack 1U
Xem thêm:
- Giải pháp giám sát trực tuyến đường truyền với IES7110-2GS và IES5028-4GS hãng 3onedata
- Công nghiệp 4.0 - Sản xuất công nghiệp thông minh với switch IES5128-4GS và IES7120-4GS – 3onedata
- Hệ thống giám sát tích hợp cho cáp đường hầm Thanh Đảo Trung Quốc với switch IES618-2F 3onedata
- Xây dựng mô hình giám sát thành phố an toàn với switch IES7110-2GS và IES2010-2GS hãng 3Onedata
- Mô hình hệ thống quản lý bãi đậu xe thông minh với ES4524GS, IES2010-2GS, IMC101-F, IMC102-F hãng 3onedata
Trên đây là một ví dụ điển hình trong việc áp dụng thành công các sản phẩm hãng 3onedata. Hiện nay BKAII là nhà phân phối các sản phẩm hãng 3onedata và rất nhiều hãng tên tuổi khác như: Advantech, Moxa, ATC, Four-faith,… tại Việt Nam. Để mua được sản phẩm chính hãng hay cần tư vấn thêm thông tin các bạn liên hệ BKAII nhé!
