Ở bài chia sẻ trước chúng ta đã cùng tìm hiểu về những tác động của sóng hài đến các thiết bị điện. Hôm nay BKAII sẽ giới thiệu đến các bạn những thông tin về cuộn kháng, một thiết bị lọc sóng hài với những tính năng hữu ích nhé!

Cuộn kháng là một thiết bị không thể thiếu trong hệ thống điện công nghiệp để đảm bảo hệ thống hoạt động trơn tru. Cuộn kháng điện hữu ích trong trường hợp điện áp dòng điện của mạng lưới bị biến dạng nhiều. Cuộn kháng còn lọc được sóng hài nhờ đó tăng chất lượng cho dòng điện. Nói về khái niệm, cuộn kháng là linh kiện điện tử để chứa từ trường, là một cuộn dây điện cảm có điện kháng không đổi, dùng để hạn chế dòng ngắn mạch, đồng thời duy trì một trị số điện áp ở mức nhất định khi có sự thay đổi điện áp sảy ra

Cấu tạo của cuộn kháng

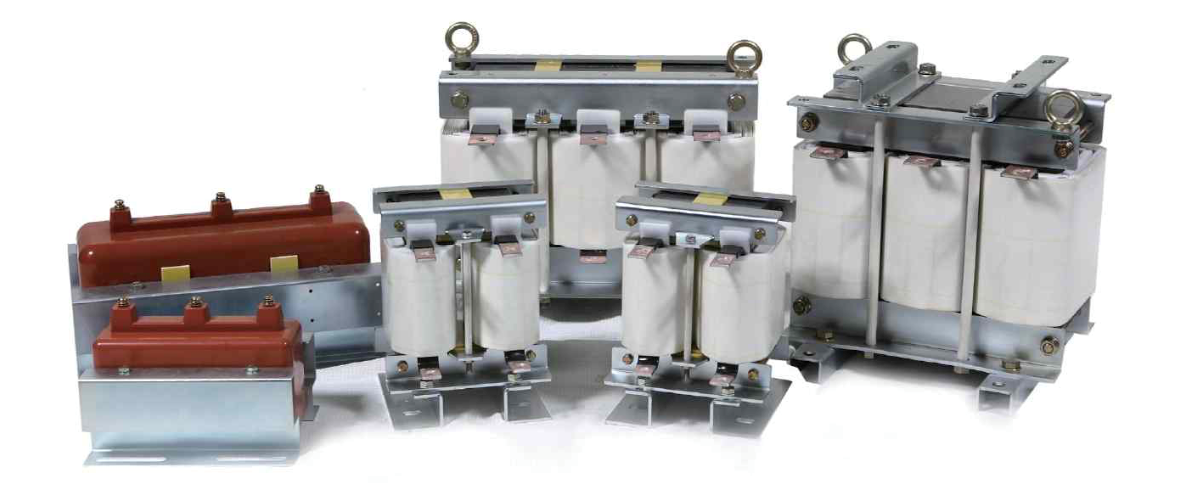

Cuộn kháng được cấu tạo bởi một cuộn dây và được quấn quanh một lõi sắt. Khi cho dòng điện qua cuộn có sinh từ trường và chính từ trường này sẽ sinh ra áp cảm ứng để hãm lại biến thiên dòng trong cuộn

Phân loại cuộn kháng

Có hai cách thức có thể dùng để phân loại cuộn kháng: phân loại theo điện áp và phân loại theo công dụng

Phân loại theo điện áp

  • Cuộn kháng hạ thế: Cuộn kháng được sử dụng với điện áp từ 440V đến 1000V
  • Cuộn kháng trung thế: Cuộn kháng được sử dụng với điện áp từ 1000V trở lên

Phân loại theo công dụng

  • Cuộn kháng bảo vệ thiết bị điện công nghiệp
  • Cuộn kháng bảo vệ biến tần

Công dụng

Cuộn kháng bảo vệ thiết bị điện công nghiệp

Cuộn kháng sử dụng cho tụ bù với chức năng bảo vệ tụ bù, bảo vệ thiết bị đóng cắt, relay bù. Cuộn kháng kết hợp với tụ bù loại những thành phần sóng hài làm tăng chất lượng điện cho hệ thống. Cuộn kháng lọc sóng hài rất cần thiết trong trường hợp điện áp, dòng điện của hệ thống bị méo dạng nhiều.

Kết hợp cuộn kháng vớitụ bù tạo thành mạch LC (lọc sóng hài), tần số này phụ thuộc vào độ tự cảm của cuộn kháng và điện dung của tụ bù.

Vậy nên trên thị trường có nhiều cuộn kháng khác nhau 6%, 7%, 11%,14%... đây là các mức tương ứng với tần số lọc khác nhau

Cuộn kháng cho biến tần

Chúng ta có 2 loại cuộn kháng cho biến tần đó là cuộn kháng đầu vào biến tần (cuộn kháng AC hay AC reactor) và cuộn kháng đầu ra biến tần (cuộn kháng DC – DC reactor). Dựa trên đặc tính dòng không đổi của cuộn kháng nên nó có chức năng ổn định dòng để động cơ hoạt động trơn tru khi thay đổi tốc độ, thay đổi tần số.

Cách lựa chọn cuộn kháng

Để lựa chọn cuộn kháng chia ra làm 4 giai đoạn

  • Chọn điện áp (cuộn kháng hạ thế hay cuộn kháng trung thế)
  • Chọn bậc sóng hài, dựa vào khảo sát để đưa ra chọn kháng 6%, 12% cho phù hợp
  • Chọn dung lượng cuộn kháng cho phù hợp với dung lượng tụ bù ( 20kVAR, 25kVAR, 50kVAR, 100kVAR … 500kvAR )
  • Chọn nhà cung cấp: hiện tại trên thị trường có rất nhiều hãng sản xuất kháng cho tụ bù như: Suzuki, Mikro, Epcos, Estel,… Chúng ta nên lựa chọn cho mình một hãng sản xuất phù hợp nhất

Xem thêm:

Trên đây là một số tìm hiểu về cuộn kháng, hi vọng BKAII đã mang đến cho các bạn những kiến thức thú vị, hữu ích. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
