Cáp điều khiển hiện nay là một sản phẩm được sử dụng rộng rãi trên thị trường. Để hiểu rõ hơn về cáp điều khiển hôm nay BKAII sẽ cùng các bạn tìm hiểu một số thông tin về khái niệm, ứng dụng, cấu tạo cũng như phân loại chúng nhé!
Cáp điều khiển tiếng anh còn được gọi là Control cables là một loại cáp tín hiệu điều khiển chuyên biệt được dùng để truyền tải tín hiệu điều khiển các chức năng trong hệ thống thiết bị máy móc đến các thiết bị chuyển đổi điều khiển từ xa mà không thể dùng đến sóng điện từ. Loại cáp này cho phép phân phối các dữ liệu hoặc tín hiệu có điện áp thấp. Cáp điều khiển có thể dùng cho nguồn cung cấp vào bên trong các tòa nhà, ngoài ra còn được dùng cho các mạch điều khiển công nghiệp.
Hiện nay trong các nhà máy sản xuất hệ thống máy móc muốn hoạt động được cần có dây dẫn từ bộ nguồn phát tới hệ thống điều khiển của các thiết bị này. Cáp điều khiển được sản xuất đáp ứng yêu cầu trên.

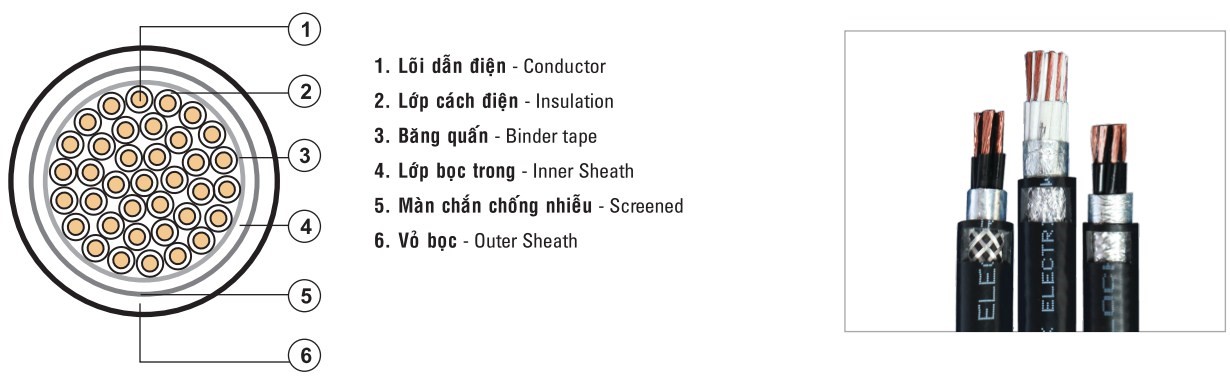

Cấu tạo của cáp điều khiển
Mặc dù hiện nay có rất nhiều các loại cáp điều khiển được sản xuất cũng như có nhiều thương hiệu khác nhau tuy nhiên những cáp điều khiển này lại có cấu tạo khá giống nhau. Chúng ta có thể kể đến một số phần chính của cáp điều khiển như: lớp vỏ bọc, lớp chống nhiễu, lớp cách điện, dây truyền dẫn.
Lớp vỏ bọc: Lớp vỏ bọc bên ngoài cùng được làm từ nhựa PVC hoặc XLPE có tính đàn hồi cao, dẻo dai với khả năng chịu lực và sức căng lớn. Đặc biệt với thành phần axit halogen ở lớp vỏ bọc ít hơn 15% tổng khối khi được nung nóng đến 800°C nên cáp điều khiển tương đối khó cháy. Hơn nữa cáp điều khiển còn có màn chắn IEC502.
Lớp chống nhiễu: Để có thể chống nhiễu một cách hiệu quả các loại dây chống nhiễu sẽ sử dụng lớp bọc bạc bằng nhôm tráng mỏng kết hợp lớp băng thép hoặc lớp lưới bằng đồng. Với các loại dây không có tính năng chống nhiễu thì sẽ chỉ có một lớp giấy bọc bên ngoài sợi truyền dẫn.
Lớp cách điện: Được làm từ nhựa PVC bám chặt dây truyền dẫn.
Lớp truyền dẫn: Dây điều khiển có nhiều cặp và nhiều lõi. Lõi của cáp điều khiển bằng đồng hàm lượng cao và không có oxy được tôi và bện bằng chất cách nhiệt PVC, PE hoặc XLPE. Lõi dẫn được bện dạng nén tròn hay kiểu nén Segments theo tiêu chuẩn quốc tế IEC 60228.
Phân loại áp điều khiển
Cũng giống như cáp quang hay cáp đồng trục, cáp điều khiển hiện nay cũng được cung cấp bởi nhiều thương hiệu và chủng loại khác nhau. Tuy đa dạng về chủng loại nhưng chúng vẫn được chia thành hai loại chính đó là cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu.
Cáp điều khiển chống nhiễu: điểm khác biệt của loại cáp này chính là việc xuất hiện cửa lớp chống nhiễu giúp khả năng truyền tải tín hiệu tốt hơn rất nhiều. Tuy nhiên với mỗi thương hiệu sản xuất khác nhau thì lớp chống nhiễu này cũng có những sự khác nhau nhất định, chúng có thể được thiết kế có lớp bọc bạc và dây băng thép hay đơn giản chỉ là lớp bọc bạc và lớp lưới đồng. Dù được làm từ chất liệu gì thì chúng vẫn đảm bảo đúng vai trò chống nhiễu của mình.
Cáp điều khiển không chống nhiễu: với loại cáp này ta sẽ không thấy sự xuất hiện của lớp chống nhiễu trên.
Hiện nay có một số thương hiêu lớn về cáp điều khiển như: Altek kabel, Alantek, Belden hay Sangjin,... Tùy từng điều kiện thực tế và nhu cầu của mình các bạn có thể lựa chọn cho mình loại cáp phù hợp.
Xem thêm:
- Phân biệt cáp động lực và cáp điều khiển
- Cách phân biệt các loại dây cáp trong hệ thống mạng
- Khái niệm cơ bản về cáp quang, tín hiệu quang, bộ chuyển đổi tín hiệu quang
Trên đây là một số thông tin liên quan đến cáp điều khiển mà BKAII muốn chia sẻ đến các bạn. Cần thêm thông tin gì các bạn cứ liên hệ BKAII nhé!
