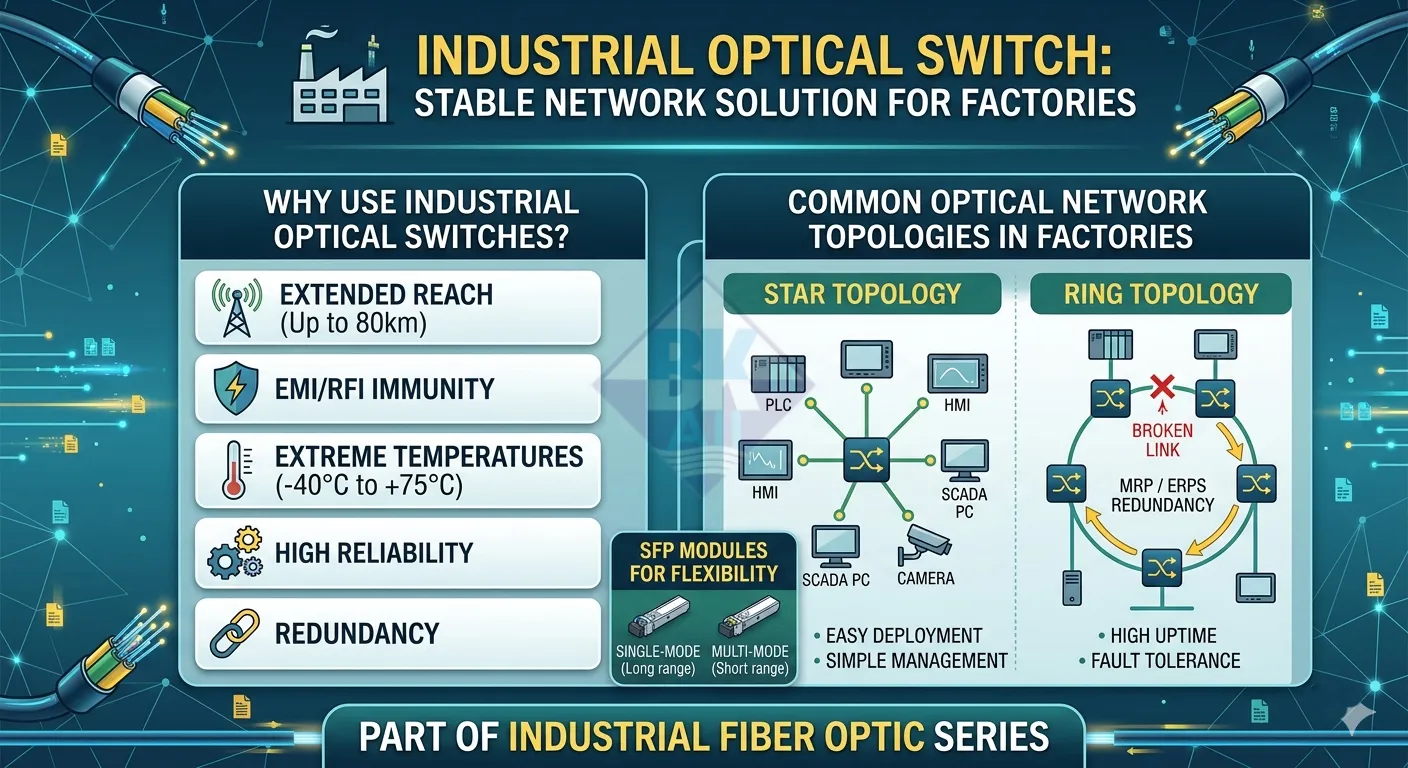

Switch công nghiệp có cổng quang – Giải pháp hạ tầng mạng quang ổn định cho nhà máy
Trong các hệ thống mạng công nghiệp hiện đại, việc truyền dữ liệu khoảng cách xa, chống nhiễu và đảm bảo độ ổn định cao là yêu cầu bắt buộc. Đây chính là lý do switch công nghiệp có cổng quang ngày càng trở thành thiết bị trung tâm trong các kiến trúc mạng nhà máy.
Không chỉ đơn thuần là thiết bị chuyển mạch, switch công nghiệp tích hợp cổng quang còn đóng vai trò quan trọng trong việc xây dựng các topology mạng như ring, star, đảm bảo tính sẵn sàng và khả năng mở rộng hệ thống.
Bài viết này nằm trong series cáp quang công nghiệp, sẽ giúp bạn hiểu rõ vai trò, cách sử dụng SFP và cách triển khai mạng thực tế trong nhà máy.
1. Switch công nghiệp có cổng quang là gì?
Switch công nghiệp có cổng quang là thiết bị chuyển mạch Ethernet được thiết kế để hoạt động trong môi trường khắc nghiệt, đồng thời hỗ trợ kết nối qua cổng quang (Fiber port) thông qua module SFP.
Khác với switch văn phòng, thiết bị này có các đặc điểm:
- Chịu nhiệt độ rộng (-40°C ~ 75°C)
- Chống rung, chống nhiễu điện từ (EMI)
- Hỗ trợ nguồn DC công nghiệp
- Tích hợp các giao thức dự phòng mạng (RSTP, MRP, ERPS)
Switch có thể tích hợp sẵn cổng quang hoặc sử dụng SFP để linh hoạt lựa chọn loại cáp và khoảng cách truyền.
Xem thêm chi tiết về module quang tại bài: SFP Module là gì? Phân loại và cách chọn
2. Vai trò của switch công nghiệp trong mạng quang
2.1. Trung tâm kết nối hệ thống mạng
Switch công nghiệp đóng vai trò là node trung tâm, kết nối các thiết bị:
- PLC
- HMI
- Camera giám sát
- Máy tính SCADA
- Thiết bị IoT công nghiệp
Khi sử dụng cổng quang, switch giúp mở rộng kết nối ra khoảng cách xa mà không bị suy hao hoặc nhiễu điện từ.
Tham khảo thêm về suy hao trong cáp quang tại: Nguyên lý truyền dẫn và suy hao cáp quang
2.2. Tăng độ ổn định và độ tin cậy
Trong môi trường nhà máy có nhiều nhiễu điện, việc sử dụng cáp đồng có thể gây mất dữ liệu hoặc lỗi truyền thông. Switch quang giúp:
- Loại bỏ nhiễu điện từ hoàn toàn
- Đảm bảo tín hiệu ổn định 24/7
- Giảm thiểu downtime hệ thống
Đây là lợi thế cốt lõi của cáp quang công nghiệp so với cáp đồng truyền thống.
Xem tổng quan tại: Cáp quang công nghiệp là gì?
2.3. Hỗ trợ dự phòng mạng (Redundancy)
Switch công nghiệp hỗ trợ các giao thức vòng dự phòng như:
- RSTP (Rapid Spanning Tree Protocol)
- MRP (Media Redundancy Protocol)
- ERPS (Ethernet Ring Protection Switching)
Nhờ đó, khi xảy ra sự cố đứt cáp, hệ thống vẫn hoạt động bình thường với thời gian chuyển mạch cực nhanh (tính bằng ms).
3. Cổng quang và SFP – Linh hoạt trong triển khai
3.1. SFP là gì và tại sao cần dùng?
SFP (Small Form-factor Pluggable) là module quang cắm rời giúp switch có thể linh hoạt thay đổi loại kết nối:
- Single-mode: truyền xa 10km – 80km
- Multi-mode: truyền ngắn trong nhà máy
Chi tiết so sánh tại: So sánh Single-mode và Multi-mode
3.2. Khi nào nên dùng SFP thay vì Media Converter?
Đây là câu hỏi phổ biến khi thiết kế hệ thống:
- Dùng SFP + Switch: khi cần hệ thống gọn, chuyên nghiệp, quản lý tập trung
- Dùng Media Converter: khi chỉ cần chuyển đổi đơn lẻ
Xem chi tiết tại bài: Media Converter quang là gì?
4. Các topology mạng quang phổ biến trong nhà máy
4.1. Mô hình Star (hình sao)
Đặc điểm:
- Mọi thiết bị kết nối về switch trung tâm
- Dễ triển khai và quản lý
Ưu điểm:
- Dễ mở rộng
- Dễ xử lý lỗi
Nhược điểm:
- Phụ thuộc vào switch trung tâm
4.2. Mô hình Ring (vòng)
Đặc điểm:
- Các switch kết nối thành vòng khép kín
Ưu điểm:
- Có dự phòng, không bị gián đoạn khi đứt 1 điểm
Nhược điểm:
- Cấu hình phức tạp hơn
4.3. Khi nào nên chọn Ring hay Star?
- Star: hệ thống nhỏ, chi phí thấp
- Ring: hệ thống lớn, yêu cầu uptime cao
5. Ứng dụng thực tế của switch quang trong công nghiệp
- Hệ thống SCADA nhà máy
- Dây chuyền sản xuất tự động
- Hệ thống camera giám sát
- Trạm điện, nhà máy năng lượng
- Hạ tầng giao thông thông minh
Trong các hệ thống này, switch quang thường là backbone network kết nối các khu vực.
6. Checklist lựa chọn switch công nghiệp có cổng quang
- Số lượng cổng Ethernet và SFP
- Loại SFP hỗ trợ (SM/MM, tốc độ)
- Hỗ trợ Ring (MRP/ERPS)
- Nhiệt độ hoạt động
- Nguồn cấp (12/24/48 VDC)
- Thương hiệu uy tín (Moxa, Advantech, Siemens…)
Câu hỏi thường gặp (FAQ)
1. Switch công nghiệp có cổng quang khác gì switch thường?
Switch công nghiệp có cổng quang được thiết kế để hoạt động trong môi trường khắc nghiệt, hỗ trợ nhiệt độ rộng, chống nhiễu điện từ và sử dụng cáp quang để truyền dữ liệu khoảng cách xa, trong khi switch thường chủ yếu dùng trong môi trường văn phòng.
2. Khi nào nên sử dụng switch có cổng SFP?
Bạn nên sử dụng switch có cổng SFP khi cần truyền dữ liệu khoảng cách xa, linh hoạt lựa chọn module quang (single-mode hoặc multi-mode) và xây dựng hệ thống mạng có khả năng mở rộng.
3. Switch quang có cần dùng Media Converter không?
Không. Nếu switch đã có cổng SFP thì có thể kết nối trực tiếp cáp quang mà không cần Media Converter. Media Converter chỉ cần thiết khi thiết bị không có cổng quang.
4. Nên chọn mạng Ring hay Star trong nhà máy?
Mạng Star phù hợp với hệ thống nhỏ, dễ triển khai và chi phí thấp. Mạng Ring phù hợp với hệ thống lớn yêu cầu độ ổn định cao và có cơ chế dự phòng khi xảy ra sự cố đứt cáp.
5. Switch công nghiệp có hỗ trợ dự phòng mạng không?
Có. Hầu hết switch công nghiệp hỗ trợ các giao thức như RSTP, MRP hoặc ERPS giúp đảm bảo hệ thống vẫn hoạt động khi có sự cố đường truyền.
Kết luận
Switch công nghiệp có cổng quang là thành phần cốt lõi trong việc xây dựng hệ thống mạng quang ổn định, tốc độ cao và có khả năng mở rộng trong nhà máy.
Khi kết hợp với SFP module, cáp quang phù hợp và topology đúng (Ring/Star), doanh nghiệp có thể xây dựng một hạ tầng mạng công nghiệp mạnh mẽ, sẵn sàng cho chuyển đổi số và IIoT.
Để hiểu toàn diện hơn, bạn nên đọc đầy đủ series cáp quang công nghiệp với các bài từ cơ bản đến chuyên sâu.
