Modbus có hỗ trợ Multi-Master không? Giải pháp khi nhiều Master truy cập một Slave



Trong các hệ thống tự động hóa công nghiệp, Modbus RTU là một trong những giao thức truyền thông phổ biến nhất để kết nối PLC, HMI, SCADA và các thiết bị hiện trường như cảm biến, công tơ điện hoặc Remote I/O.

Tuy nhiên trong quá trình thiết kế hệ thống, nhiều kỹ sư thường gặp câu hỏi:

Liệu Modbus có hỗ trợ nhiều Master cùng truy cập một thiết bị Slave hay không?

Câu trả lời phụ thuộc vào phiên bản Modbus đang sử dụng. Trong một số trường hợp, việc nhiều hệ thống cùng đọc dữ liệu từ một thiết bị là hoàn toàn cần thiết, đặc biệt khi PLC, SCADA và hệ thống quản lý dữ liệu hoạt động song song. Các bạn có thể xem thêm tại đây để hiểu rõ vai trò của Master và Slave trong mạng modbus.

Kiến trúc truyền thông của Modbus

Theo thiết kế ban đầu, hệ thống Modbus RTU hoạt động theo mô hình:

• 1 thiết bị Master điều khiển truyền thông
• Nhiều thiết bị Slave phản hồi dữ liệu
• Slave chỉ trả lời khi được Master yêu cầu

Master sẽ gửi các lệnh truy vấn đến Slave theo địa chỉ thiết bị và Slave sẽ trả dữ liệu phản hồi. Cơ chế này giúp hệ thống đơn giản, ổn định và dễ triển khai trong các mạng công nghiệp sử dụng RS-485.

Tại sao Modbus RTU không hỗ trợ Multi-Master?

Có ba lý do chính khiến hệ thống Modbus RTU không hỗ trợ nhiều Master cùng hoạt động trên một bus.

1. Không có cơ chế arbitration

Nhiều giao thức công nghiệp hiện đại có cơ chế phân quyền truy cập bus để tránh xung đột dữ liệu.

• CAN Bus sử dụng cơ chế ưu tiên ID
• Ethernet sử dụng cơ chế CSMA/CD

Trong khi đó Modbus RTU không có cơ chế arbitration, vì vậy nếu hai Master cùng gửi dữ liệu thì sẽ xảy ra xung đột.

2. Giới hạn của đường truyền RS-485

Modbus RTU thường hoạt động trên bus RS-485.

Đặc điểm của RS-485 là nhiều thiết bị có thể kết nối trên cùng một đường truyền nhưng chỉ có một thiết bị được phép phát dữ liệu tại một thời điểm.

Nếu hai Master cùng truyền tín hiệu, dữ liệu sẽ bị chồng lên nhau và gây lỗi CRC.

3. Slave không xử lý nhiều yêu cầu đồng thời

Trong hệ thống Modbus RTU, Slave chỉ phản hồi một yêu cầu tại một thời điểm. Nếu nhiều Master gửi lệnh cùng lúc, Slave có thể không phản hồi hoặc trả dữ liệu sai.

Điều gì xảy ra nếu kết nối nhiều Master trực tiếp?

Khi hai Master được kết nối trực tiếp vào cùng một bus RS-485, hệ thống có thể gặp các vấn đề sau:

• Xung đột dữ liệu trên đường truyền
• Mất gói dữ liệu
• Lỗi CRC
• Slave không phản hồi
• Dữ liệu SCADA không chính xác

Vì vậy việc kết nối nhiều Master trực tiếp vào cùng một mạng Modbus RTU là không được khuyến nghị.

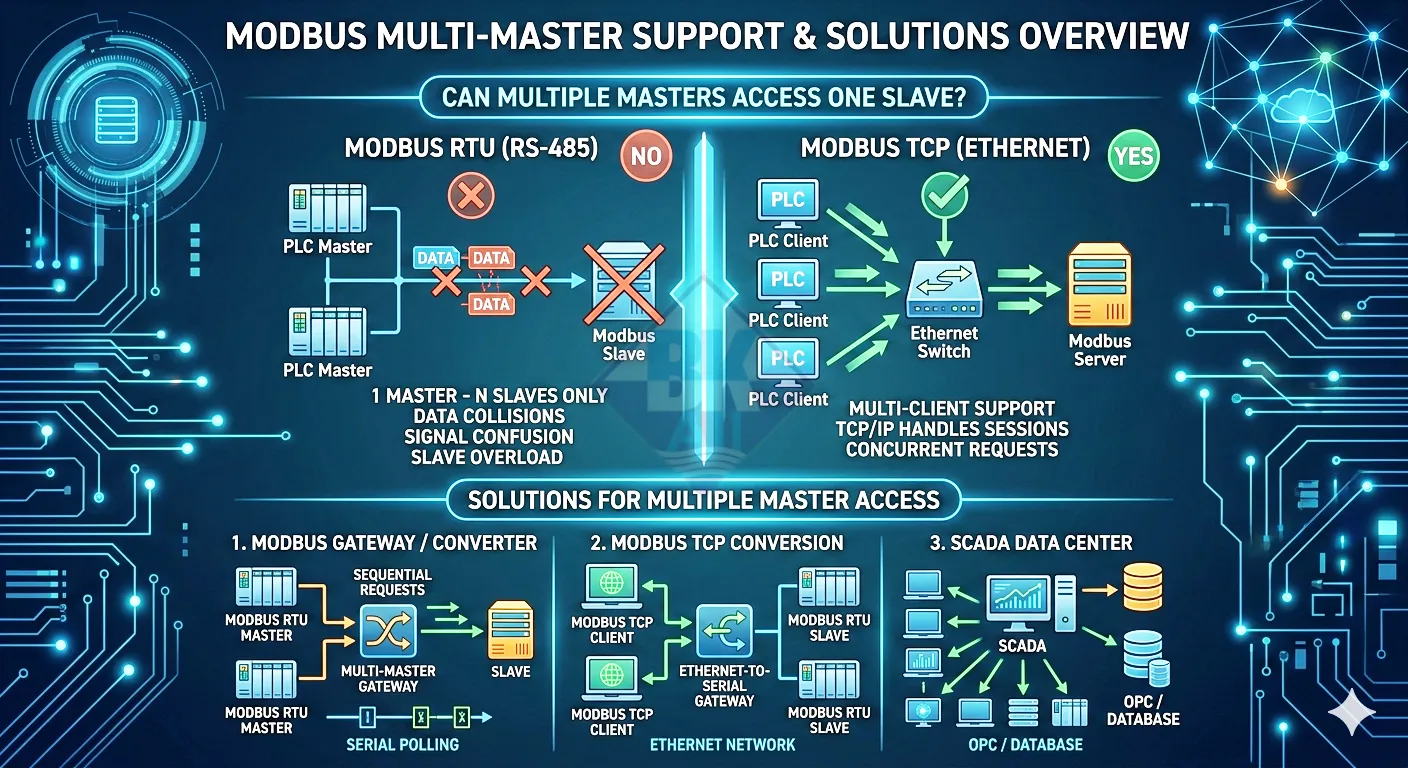

Modbus RTU và Modbus TCP có hỗ trợ Multi-Master không?

Nhiều người thường hiểu rằng Modbus hoàn toàn không hỗ trợ Multi-Master. Tuy nhiên điều này chỉ đúng với Modbus RTU hoặc Modbus ASCII.

Trong khi đó, Modbus TCP chạy trên nền tảng Ethernet và giao thức TCP/IP nên có thể hỗ trợ nhiều client kết nối tới cùng một server.

So sánh khả năng Multi-Master của các chuẩn Modbus

Chuẩn Modbus	Môi trường truyền thông	Hỗ trợ Multi-Master
Modbus RTU	RS-485 / Serial	Không
Modbus ASCII	Serial	Không
Modbus TCP	Ethernet / TCP-IP	Có (multi-client)

Các giải pháp khi cần nhiều Master truy cập một Slave

1. Sử dụng Modbus Gateway hoặc Converter

Giải pháp phổ biến nhất là sử dụng gateway để điều phối truyền thông giữa nhiều Master và một Slave.

Gateway sẽ nhận yêu cầu từ các Master và gửi xuống Slave theo thứ tự, đảm bảo chỉ có một lệnh được truyền tại một thời điểm.

Ví dụ thiết bị:

• HD67146-A1 – bộ chuyển đổi cho phép hai Modbus Master truy cập cùng một Slave.

2. Chuyển sang Modbus TCP

Một giải pháp khác là chuyển hệ thống sang kiến trúc Modbus TCP để tận dụng khả năng multi-client của mạng Ethernet.

Bạn có thể xem thêm bài phân tích chi tiết:

• Modbus RTU và Modbus TCP là gì? So sánh và cách chọn chuẩn cho hệ thống

3. Sử dụng SCADA làm trung tâm dữ liệu

Trong một số hệ thống, SCADA có thể đóng vai trò trung tâm thu thập dữ liệu từ các thiết bị hiện trường. Các hệ thống khác sẽ truy cập dữ liệu thông qua database hoặc OPC server.

Kết luận

Modbus RTU được thiết kế theo mô hình 1 Master – N Slave nên không hỗ trợ Multi-Master trên cùng một bus RS-485.

Nếu nhiều hệ thống cần truy cập cùng một thiết bị Slave, có thể áp dụng các giải pháp như:

• Sử dụng gateway Modbus
• Chuyển sang Modbus TCP
• Triển khai hệ thống SCADA trung gian

Việc lựa chọn giải pháp phù hợp phụ thuộc vào kiến trúc hệ thống, chi phí đầu tư và yêu cầu mở rộng trong tương lai.
