Hiện nay, đối với các kỹ sư điện - tự động hóa, khi lên giải pháp cho hệ thống SCADA hay DCS hay đơn giản chỉ là một hệ thống giám sát đơn giản,... thì đều có chức năng cảnh báo. Chức năng cảnh báo này dùng để cảnh báo các sự kiện, các yếu tố vượt ngoài ngưỡng cho phép. Thông thường, mức cảnh báo sẽ thể hiện ở 3 cấp độ cảnh báo:
- Cảnh báo trên giao diện phần mềm giám sát.
- Cảnh báo tại phòng giám sát trung tâm (thông qua loa, còi, đèn báo,...)
- Cảnh báo tới người có chức năng/người giám sát thông qua điện thoại bằng tin nhắn SMS hoặc cuộc gọi.
Với 2 mức cảnh báo đầu, thì là một bài toán đơn giản và quen thuộc đối với các kỹ sư tự động hóa, bởi chỉ cần thêm vài thao tác trên phần mềm hoặc thiết kế thêm một vài I/O phần cứng để cấp tín hiệu điều khiển còi/đèn chạy. Còn với mức cảnh báo qua điện thoại, thì chắc sẽ có không ít bạn bỡ ngỡ về mô hình và cách sử dụng.

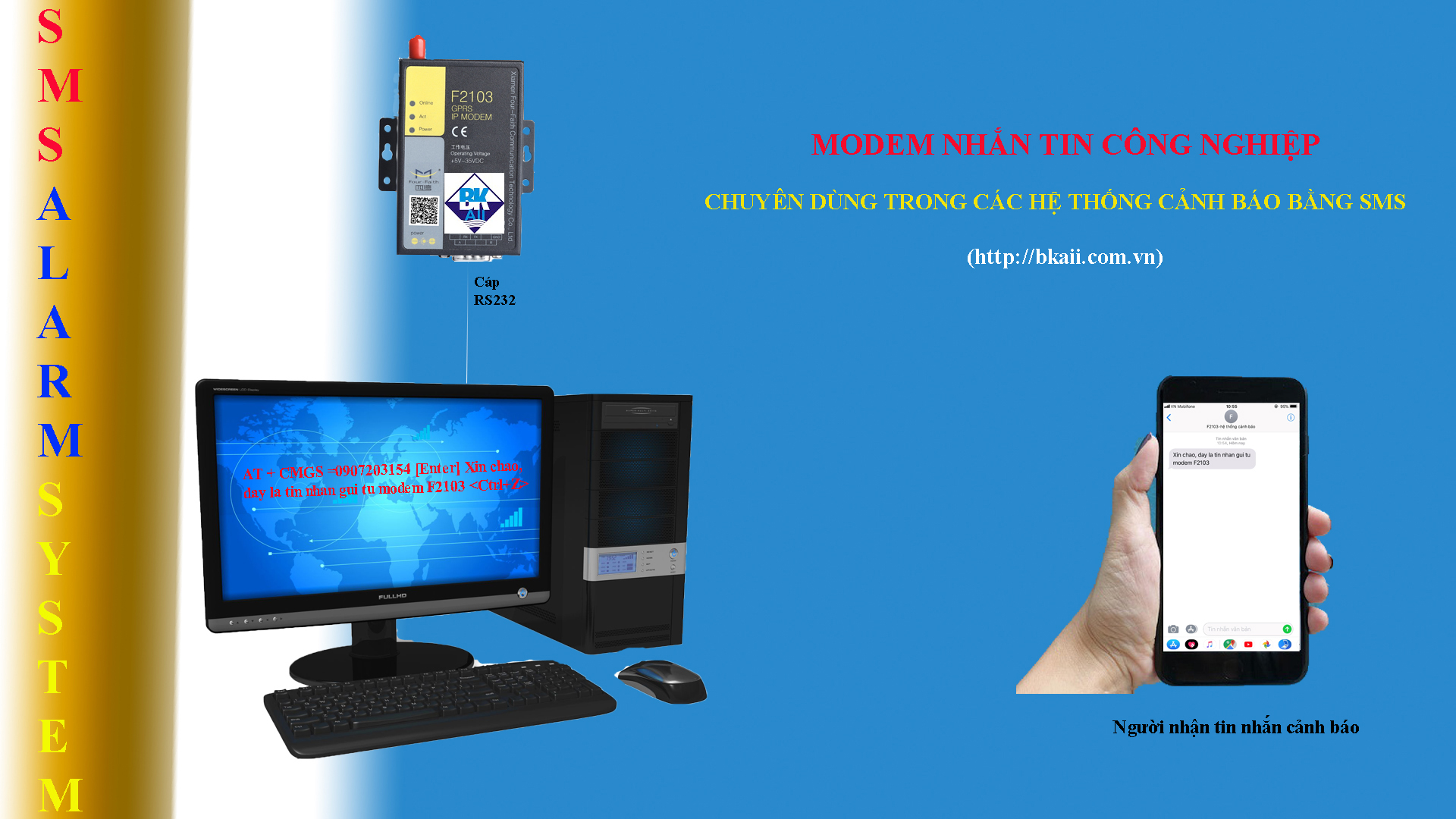

Hôm nay, BKAII xin giới thiệu với các bạn mô hình sử dụng F2103 gprs ip modem để thực hiện chức năng đó, mô hình như sau:
Các điều kiện đủ để vận hành hệ thống:
- 01 modem F2103: có chức năng nhắn tin/gọi điện thông qua câu lệnh AT command.
- 01 sim điện thoại ( các bạn nhớ cần phải đảm bảo sim này luôn có số dư trong tài khoản đủ để thực hiện thao tác nhắn tin /gọi điện cảnh báo nhé).
- Máy chủ:
- Phần mềm điều khiển giám sát chung.
- Tích hợp tính năng cảnh báo tới các số điện thoại được cài đặt trước. Chức năng này cần được lập trình để giao tiếp với modem F2103 thông qua câu lệnh AT Command.
- Có cổng RS232 để kết nối vật lý với modem F2103 thông qua cổng COM.
Nguyên lý hoạt động:
Tại phòng giám sát trung tâm, Modem F2103 được kết nối với máy chủ thông qua cổng COM ( có thể sử dụng luôn dây cáp RS232 đi kèm với modem).
Lúc này, modem F2103 đóng vai trò như một chiếc điện thoại, còn máy chủ trung tâm thì vai trò như "con người" / "chúng ta".
Nội dung và cách thức cảnh báo: nhắn tin hay là gọi điện? nội dung cảnh báo là gì? đến số điện thoại nào? sẽ được tích hợp trên phần mềm điều khiển và giám sát, bởi các kỹ sư điện ( lập trình bằng ngôn ngữ gì cũng được, miễn là giao tiếp với modem qua lệnh AT các bạn nhé!)
Như các bạn đã biết:
F2103 GPRS IP Modem, ngoài chức năng thông thường là một IP modem với các ứng dụng phổ biến như đọc công tơ điện từ xa, điều khiển recloser từ xa, thu thập và điều khiển dữ liệu từ xa thông qua chuẩn truyền thông TCP/IP, thì giờ đây, còn hỗ trợ chức năng tương tự như một GSM/GPRS modem sử dụng tập lênh AT command tiêu chuẩn, giúp sử dụng được với tất cả các bài toán có ứng dụng tin nhắn. Hiện nay, modem này đang được BKAII sử dụng trong các bài toán nhắn tin/gọi điện cảnh báo, cụ thể như:
- Hệ thống Cảnh báo UPS, nhắn tin tới KH khi có sự cố bất thường.
- Hệ thống chăm sóc khách hàng của các điện lực.
- Hệ thống điều khiển tự động hóa, cho phép dùng tin nhắn để điều khiển thiết bị từ xa.
- Các hệ thống cảnh báo, sẽ nhắn tin SMS tới người có trách nhiệm ngay khi hệ thống có sự cố bất thường.
- ...
Nếu cần thêm thông tin chi tiết về sản phẩm, giải pháp,... xin vui lòng liên hệ BKAII để được tư vấn miễn phí các bạn nhé!
