Giải pháp giám sát máy CNC với NPort 5110, EDS-408A và ioLogik E1200

Trong môi trường sản xuất hiện đại, việc giám sát máy móc và tối ưu hóa tài nguyên là yếu tố then chốt để nâng cao năng suất và giảm chi phí. Bài viết này sẽ phân tích chi tiết các thành phần trong một hệ thống giám sát máy CNC điển hình, sử dụng bộ thiết bị Moxa gồm: NPort 5110, EDS-408A và ioLogik E1200.

Tổng quan hệ thống

Hệ thống được xây dựng nhằm:

  • Giám sát trạng thái máy CNC theo thời gian thực.
  • Ghi nhận tín hiệu I/O từ máy móc hoặc cảm biến.
  • Truyền dữ liệu về hệ thống điều khiển hoặc SCADA.
  • Tối ưu hóa hiệu suất, phát hiện lỗi sớm.

Thành phần chính của hệ thống bao gồm:

  1. Máy CNC
  2. NPort 5110 – Bộ chuyển đổi RS-232 sang Ethernet
  3. EDS-408A – Switch công nghiệp hỗ trợ dự phòng
  4. ioLogik E1200 – Thiết bị I/O từ xa
  5. PC trung tâm hoặc phần mềm SCADA

1. Máy CNC

Máy CNC (Computerized Numerical Control) thực hiện các thao tác gia công chính xác như tiện, phay, khoan… Dữ liệu trạng thái máy thường được xuất ra qua cổng RS-232. Tuy nhiên, các máy CNC truyền thống không hỗ trợ kết nối mạng hiện đại, gây khó khăn trong giám sát tập trung.

2. NPort 5110 – Chuyển đổi Serial sang Ethernet

NPort 5110 là thiết bị chuyển đổi tín hiệu serial (RS-232) sang giao tiếp Ethernet.

  • Chức năng chính: Kết nối máy CNC vào mạng LAN công nghiệp.
  • Hoạt động bằng cách đóng gói tín hiệu serial thành TCP/IP và truyền qua mạng.
  • SCADA hoặc phần mềm trên PC sử dụng COM ảo để giao tiếp như đang kết nối trực tiếp với máy CNC.

3. EDS-408A – Switch công nghiệp hỗ trợ dự phòng

EDS-408A là switch Ethernet công nghiệp có 8 cổng, hỗ trợ giao thức dự phòng Turbo Ring, đảm bảo hệ thống không bị gián đoạn khi xảy ra lỗi mạng.

  • Chịu được môi trường khắc nghiệt (nhiệt độ, bụi, rung…)
  • Tốc độ khôi phục kết nối < 20ms khi có sự cố.
  • Trung tâm kết nối giữa NPort, ioLogik và máy chủ giám sát.

4. ioLogik E1200 – Thiết bị I/O từ xa

ioLogik E1200 thu thập tín hiệu I/O từ cảm biến hoặc trạng thái máy và truyền qua mạng.

  • Hỗ trợ nhiều loại I/O: DI, DO, AI…
  • Giao thức: Modbus/TCP, SNMP, MQTT.
  • Giám sát trạng thái máy, đo lường điện áp, nhiệt độ, điều khiển quạt, cảnh báo…
  • Cấu hình dễ dàng qua giao diện web, hoạt động độc lập hoặc tích hợp SCADA.

5. Hệ thống SCADA hoặc PC giám sát

Trung tâm xử lý và hiển thị dữ liệu. Các chức năng bao gồm:

  • Hiển thị tình trạng máy CNC theo thời gian thực.
  • Ghi log dữ liệu, phân tích hiệu suất hoạt động.
  • Cảnh báo khi có lỗi hoặc dừng máy.

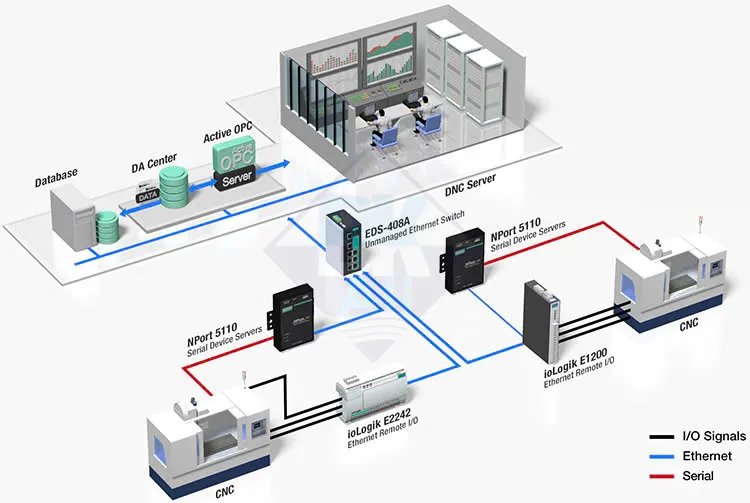

Sơ đồ hệ thống



Lợi ích của giải pháp

  • Hiện đại hóa hệ thống CNC cũ mà không cần thay thế.
  • Giám sát từ xa – giảm thiểu thời gian dừng máy.
  • Phân tích dữ liệu sản xuất – tăng hiệu suất.
  • Mở rộng linh hoạt cho các dây chuyền tương lai.

Nếu bạn đang tìm kiếm một giải pháp giám sát máy CNC hiệu quả, tiết kiệm và dễ triển khai – thì bộ thiết bị Moxa là lựa chọn hàng đầu.

📩 Cần hỗ trợ tư vấn chọn thiết bị?
Liên hệ ngay với BKAII – chúng tôi luôn sẵn sàng đồng hành cùng bạn từ bước lựa chọn đến triển khai thực tế.
