Bộ Chuyển Đổi PROFIBUS Sang Cáp Quang – Cấu Hình Và Nguyên Tắc Cài Đặt Switch Điện Trở
Trong hệ thống truyền thông công nghiệp, bộ chuyển đổi PROFIBUS-DP sang cáp quang được sử dụng để mở rộng khoảng cách truyền, tăng khả năng chống nhiễu điện từ (EMI), và cách ly điện giữa các khu vực mạng. Tuy nhiên, để đảm bảo hệ thống hoạt động ổn định, việc cài đặt đúng switch điện trở kết thúc (termination switch) là rất quan trọng.
1. Chức Năng Của Bộ Chuyển Đổi PROFIBUS Sang Quang
- Chuyển đổi tín hiệu điện RS-485 sang tín hiệu quang và ngược lại.
- Duy trì giao thức truyền thông PROFIBUS-DP.
- Giúp truyền tín hiệu xa hơn (lên tới hàng kilomet) mà không bị suy hao hay nhiễu.
- Cách ly điện giữa các phân đoạn mạng.
2. Nguyên Tắc Cài Đặt Switch Điện Trở Trong PROFIBUS-DP
Trong một đoạn mạng RS-485, chỉ có 2 điểm đầu và cuối mới được bật termination. Các thiết bị nằm giữa phải để termination ở trạng thái OFF. Khi sử dụng bộ chuyển đổi sang cáp quang, ta coi mỗi đầu chuyển đổi là điểm đầu/cuối của một đoạn mạng riêng biệt.
3. Ví Dụ Cụ Thể Về Cấu Hình
Mô hình hệ thống:
Master – Slave 1 – Fiber Optic 1 ⇄───(cáp quang)───⇄ Fiber Optic 2 – Slave 2 – Slave 3 – Slave 4
Cách cài đặt switch điện trở:
| Thiết bị | Vị trí trong mạng | Trạng thái termination |
|---|---|---|
| Master | Đầu segment 1 | ON |
| Slave 1 | Giữa segment 1 | OFF |
| Fiber Optic 1 | Cuối segment 1 | ON |
| Fiber Optic 2 | Đầu segment 2 | ON |
| Slave 2 | Giữa segment 2 | OFF |
| Slave 3 | Giữa segment 2 | OFF |
| Slave 4 | Cuối segment 2 | ON |

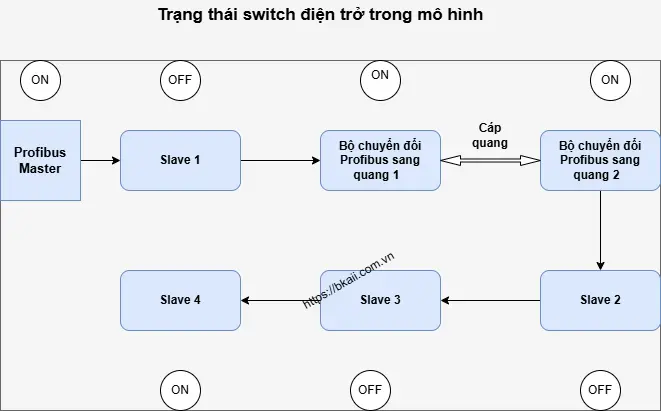

4. Hình Minh Họa
Dưới đây là sơ đồ minh họa cho mô hình kết nối thực tế:
5. Kết Luận
Việc cấu hình đúng switch điện trở trong hệ thống PROFIBUS-DP, đặc biệt khi sử dụng bộ chuyển đổi sang quang, là yếu tố then chốt để đảm bảo truyền thông ổn định và tránh lỗi tín hiệu. BKAII khuyến nghị người dùng luôn tham khảo sơ đồ và kiểm tra termination trước khi đưa hệ thống vào vận hành thực tế.
