BKAII cùng các bạn tìm hiểu hướng dẫn cài đặt bộ chuyển đổi Serial với kết nối Ethernet NPort DE-311 hãng MOXA nhé!

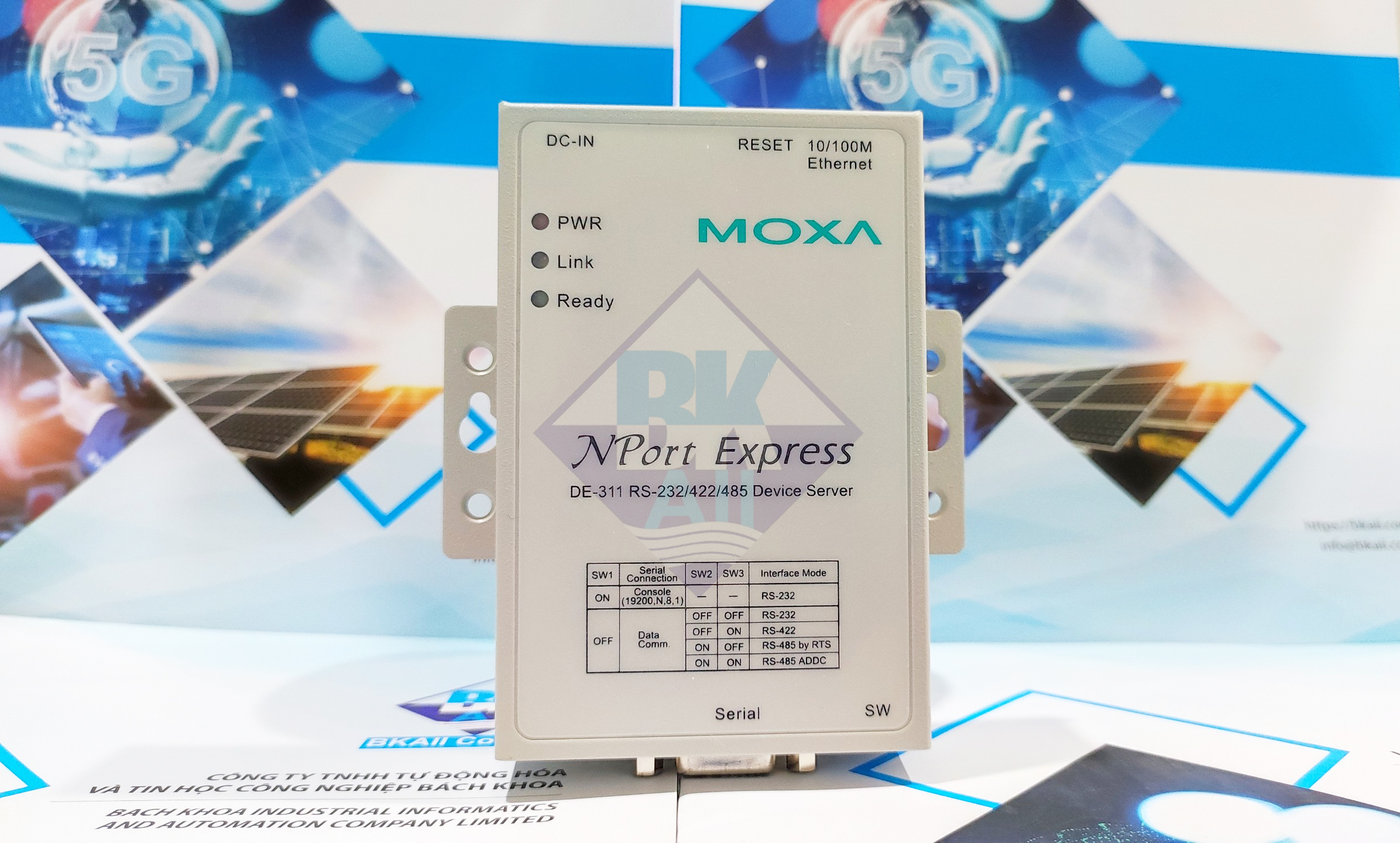

Chào mừng bạn đến với Moxa’s NPort Express DE-311, một thiết bị giao tiếp dữ liệu nhỏ gọn có kích thước bằng lòng bàn tay cho phép bạn điều khiển các thiết bị nối tiếp RS232/422/485 qua mạng Ethernet dựa trên TCP/IP.

Danh sách kiểm tra gói hàng

  • NPort DE-311 universal serial device server
  • Mini adapter
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn

  • DK-35A (đối với thanh ray DIN 35 mm, bao gồm 4 vít)

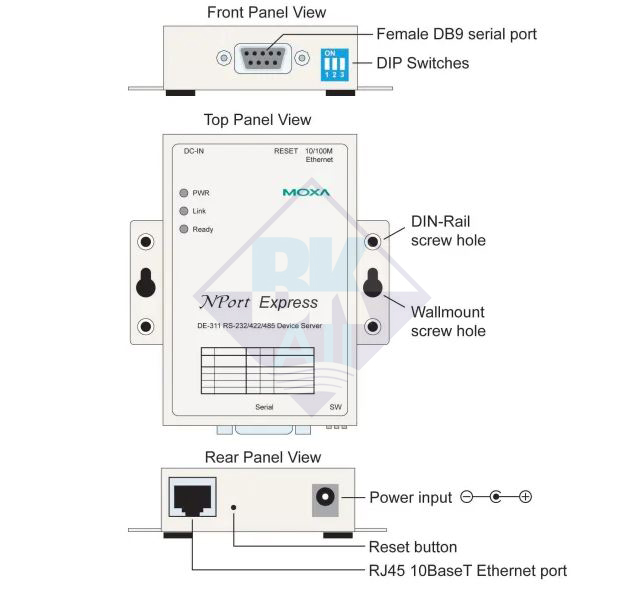

Giới thiệu phần cứng

Nút reset

Nhấn giữ nút reset để xóa mật khẩu hoặc tải cài đặt gốc, tùy thuộc vào thời gian nhấn giữ nút:

  • 3 giây để xóa mật khẩu: Đèn LED Ready sẽ nhấp nháy sau mỗi nửa giây khi mật khẩu đã được xóa. Bạn có thể nhả nút vào lúc này.
  • 10 giây để tải các giá trị mặc định: Đèn LED Ready sẽ nhấp nháy năm lần mỗi giây khi cài đặt mặc định của nhà sản xuất đã được tải. Bạn có thể nhả nút vào lúc này.

Đèn báo LED

Có ba đèn báo LED trên bảng điều khiển trên cùng:

Tên đèn LED Màu Chức năng LED
PWR Đỏ Bật nguồn
Tắt Nguồn tắt, hoặc tình trạng lỗi nguồn
LINK Cam Kết nối Ethernet 10 Mbps
Xanh lá Kết nối Ethernet 100 Mbps
Tắt Cáp Ethernet bị ngắt kết nối hoặc bị ngắn
Ready Xanh lá Hệ thống đã sẵn sàng
Tắt Lỗi hệ thống

Cài đặt phần cứng

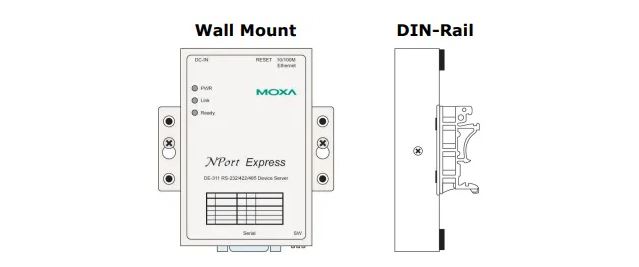

Tùy chọn Vị trí Bạn có thể đặt thiết bị trên màn hình nền hoặc bề mặt nằm ngang khác. Bạn cũng có thể sử dụng các tùy chọn DIN-rail hoặc giá treo tường, như được minh họa ở đây.

Dip Switch

Bảng sau giải thích cài đặt Dip Switch cho cổng nối tiếp. Các công tắc DIP nằm ở bảng điều khiển phía sau.

SW1 Kết nối nối tiếp SW2 SW3 Chế độ giao diện
ON RS-232 Console - - -
OFF Data Comm OFF OFF RS-232
OFF ON RS-422
ON OFF 2-wire RS-485 by RTS
ON OFF 2-wire RS-485 by ADDC

SW1 được sử dụng để kích hoạt bảng điều khiển nối tiếp. Khi SW1 đã được thay đổi, thiết bị sẽ khởi động lại để khởi động cài đặt mới. Bạn sẽ cần phải đợi đèn LED Ready màu xanh lá cây tắt rồi bật lại, điều này cho biết rằng chế độ bảng điều khiển nối tiếp đã được kích hoạt hoặc vô hiệu hóa. SW2 và SW3 được sử dụng để chọn giao diện cổng nối tiếp. (Lưu ý rằng RTS viết tắt của Ready To Send và ADDC là viết tắt của Automatic Data Direction Control)

Khi điều chỉnh các công tắc DIP, hãy ghi nhớ những điều sau:

  • Để sử dụng cổng nối tiếp làm kết nối bảng điều khiển RS232, chẳng hạn như khi sử dụng Trình mô phỏng thiết bị đầu cuối MOXA PComm hoặc HyperTerminal, hãy đặt SW1 thành ON.
  • Một số cấu hình có thể được thực hiện thông qua kết nối Telnet, trong đó dữ liệu được truyền qua cổng Ethernet của thiết bị. SW1 phải OFF để thiết bị thiết lập kết nối Telnet.

Thông tin cài đặt phần mềm

Bạn có thể sử dụng địa chỉ IP mặc định 192.168.127.254 để đăng nhập vào DE-311 để định cấu hình cài đặt thích hợp cho môi trường của bạn. Bạn có thể tìm thấy thêm chi tiết trong Hướng dẫn sử dụng từ web của Moxa.

Gán chốt và đấu dây cáp

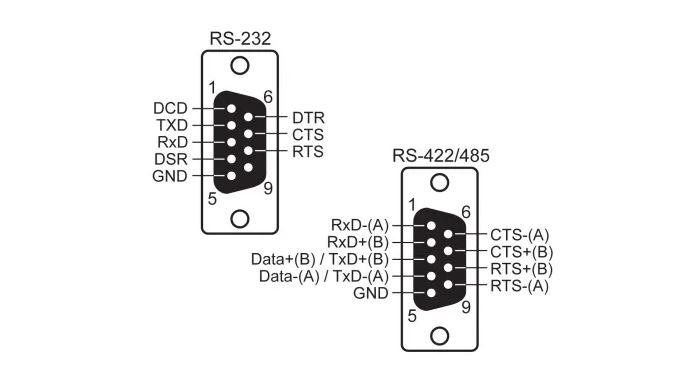

Chỉ định chân của kết nối DB9 female

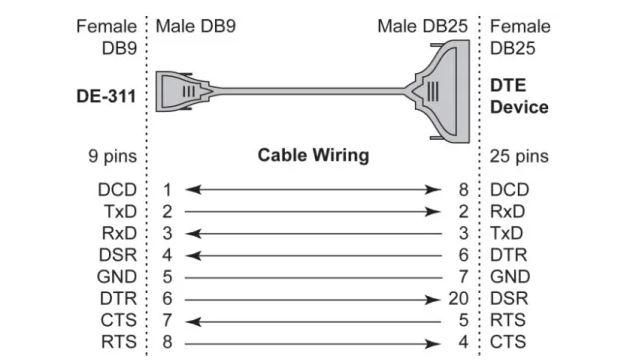

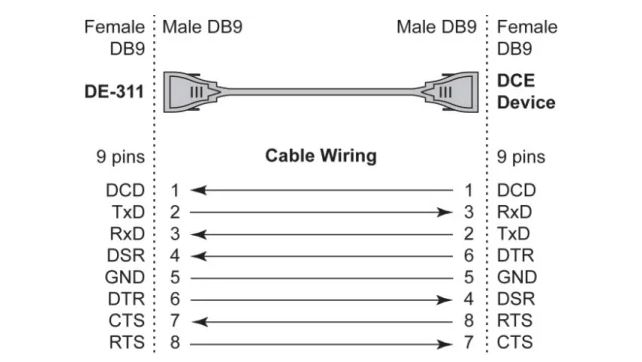

Hệ thống dây RS232

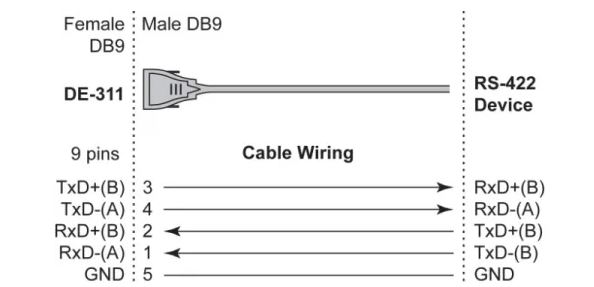

Hệ thống dây RS422

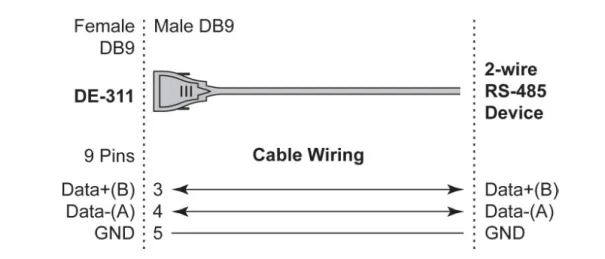

Hệ thống dây RS485

Bộ chuyển đổi mini

NPort Express DE-311 chấp nhận các thiết bị có cả đầu nối nam và nữ. Một đầu nối nối tiếp cái vỏ D được tích hợp sẵn và bộ điều hợp modem rỗng DB9 đực được bao gồm như một phụ kiện tiêu chuẩn.

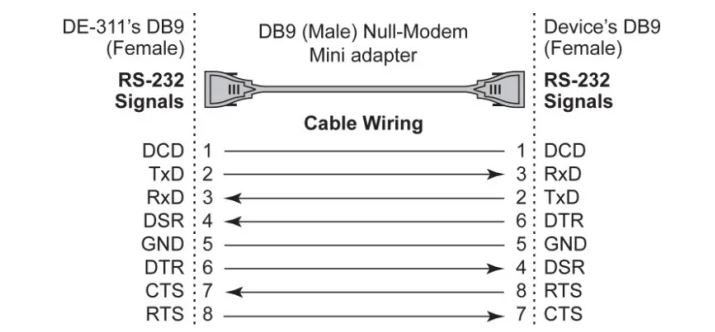

Nếu bạn muốn tạo cáp null-modem (hoặc cáp chéo) từ DB9 sang DB9 của riêng mình, sơ đồ chân như sau:

Thông số kỹ thuật môi trường

Nguồn điện DC 9 V to 30 V, 300 mA at 9 V
Nhiệt độ vận hành 0 đến 55 ° C
Độ ẩm hoạt động 5 đến 95% RH
Kích thước (W × D × H)

Có tai: 90 × 100.4 × 22 mm

           3.54 × 3.95 × 0.87 inch

Không tai: 67 × 100.4 × 22 mm

                 2.64 × 3.95 × 0.87 inch

Cách ly từ tính 1.5 KV cho cổng Ethernet
Phê duyệt quy định FCC B, CE B, UL, CUL, TUV

Trên đây là hướng dẫn lắp đặt bộ Nport DE-311 mà BKAII chia sẻ đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
