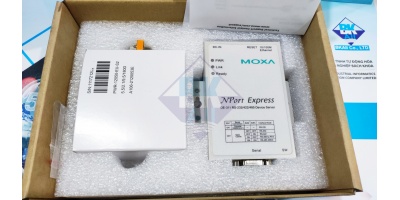

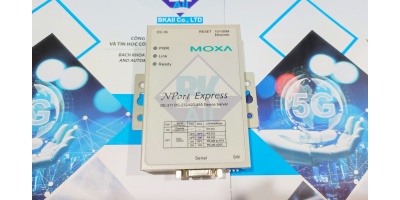

DE-311: Bộ chuyển đổi RS-232/422/485 hỗ trợ kết nối Ethernet 10/100 Mbps

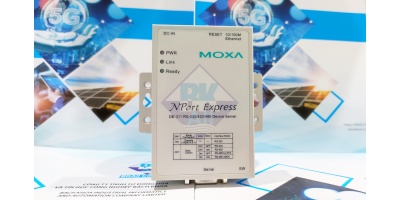

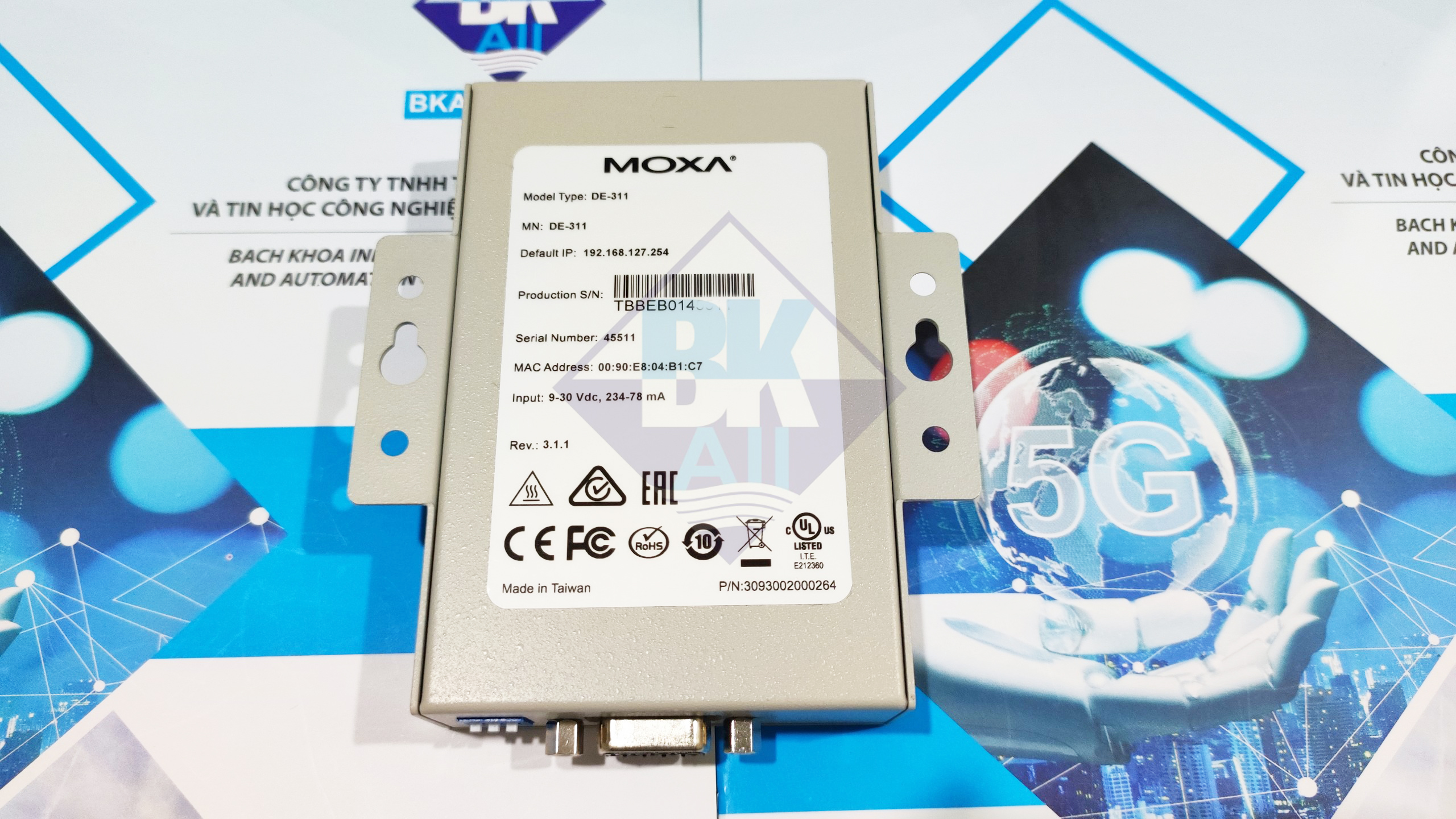

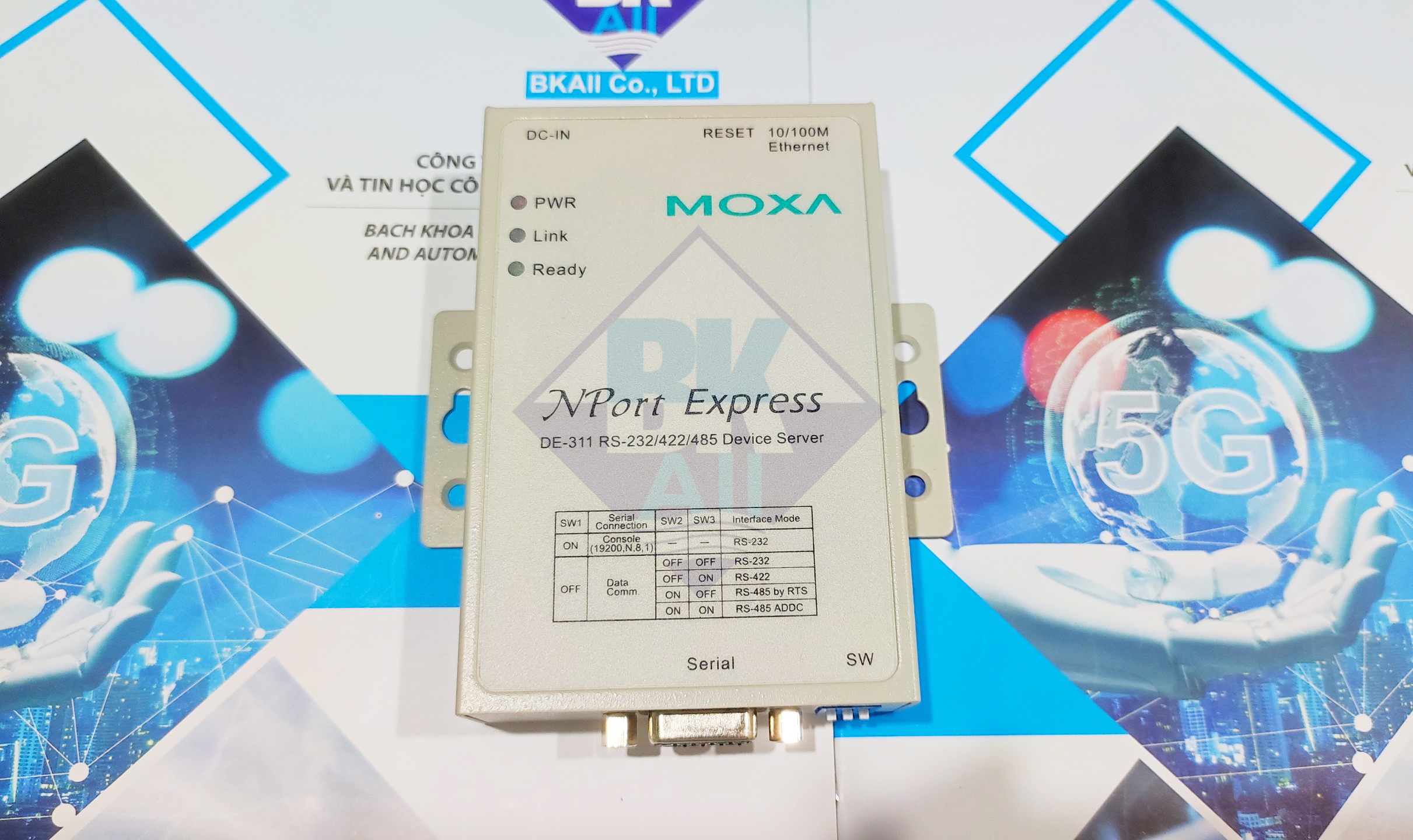

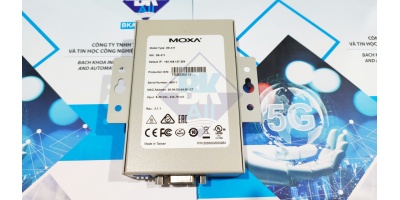

DE-311 Bộ chuyển đổi RS-232/422/485 với kết nối Ethernet 10/100 Mbps của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. DE-311 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

• Bộ chuyển đổi tín hiệu RS-232/422/485 sang Ethernet
• Hướng dẫn cài đặt bộ chuyển đổi Serial với kết nối Ethernet NPort DE-311 hãng MOXA


Tính năng của sản phẩm:

• 3-in-1 serial port: RS-232, RS-422, or RS-485
• Variety of operation modes, including TCP Server, TCP Client, UDP, Ethernet Modem, and Pair Connection
• Real COM/TTY drivers for Windows and Linux
• 2-wire RS-485 with patented Automatic Data Direction Control (ADDC®)

­Thông số kỹ thuật của sản phẩm:

Ethernet Interface

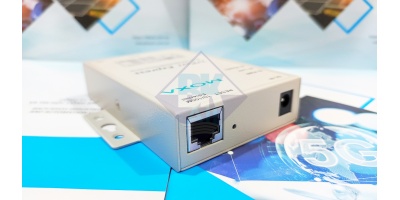

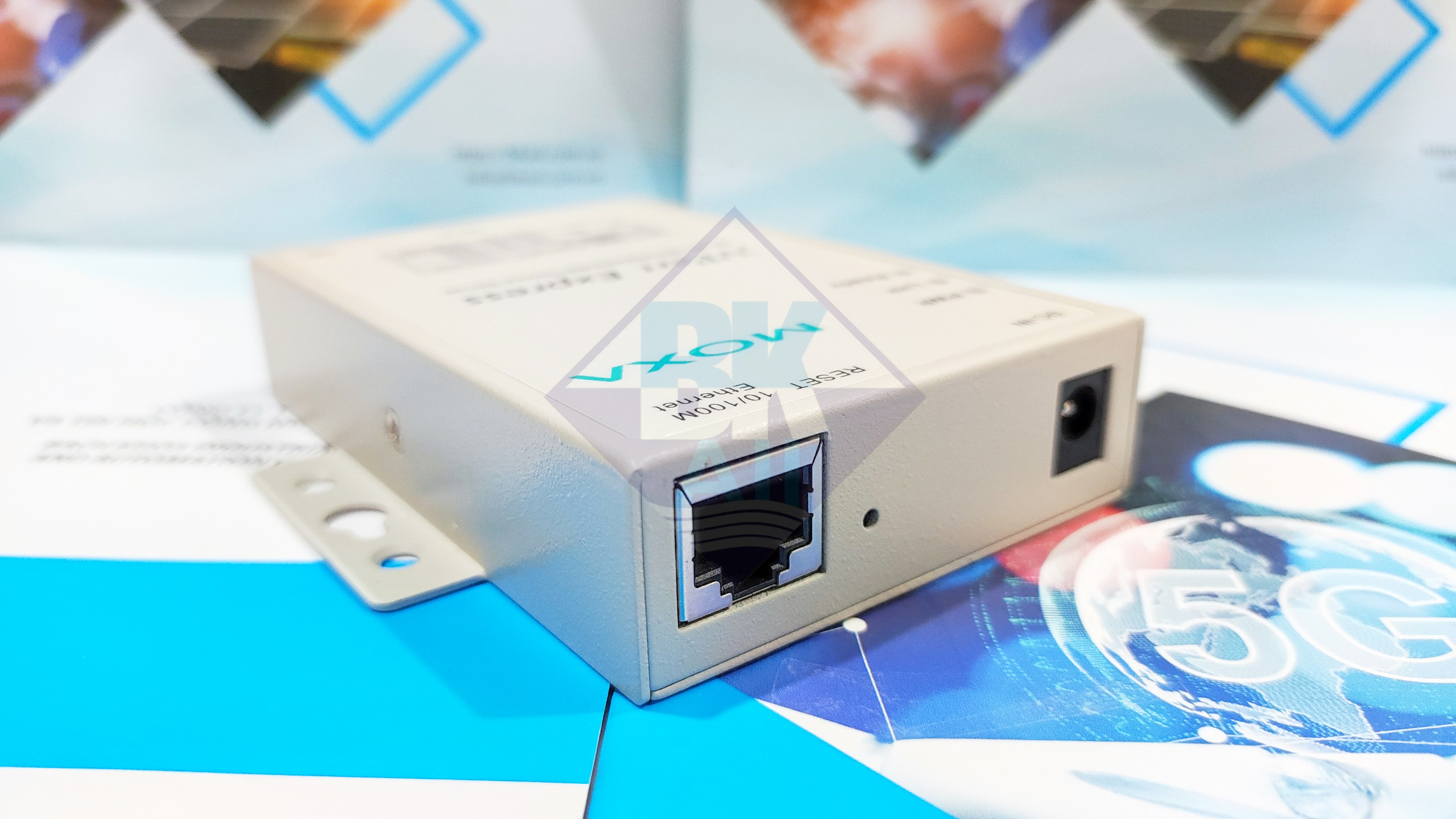

• 10/100BaseT(X) Ports (RJ45 connector) : 1
• Magnetic Isolation Protection : 1.5 kV (built-in)
• 10/100BaseT(X) Ports (RJ45 connector) : Auto MDI/MDI-X connection

Ethernet Software Features

• Configuration Options : Windows Utility, Telnet Console, Serial Console
• Management : ARP, BOOTP, DHCP Client, IPv4, TCP/IP, Telnet, UDP, ICMP
• Windows Real COM Drivers : Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Linux Real TTY Drivers : Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
• Fixed TTY Drivers : SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API : Android 3.1.x and later

Serial Interface

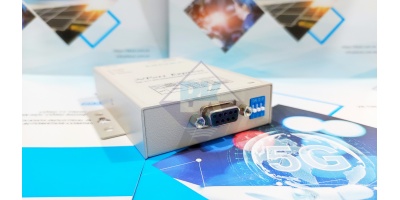

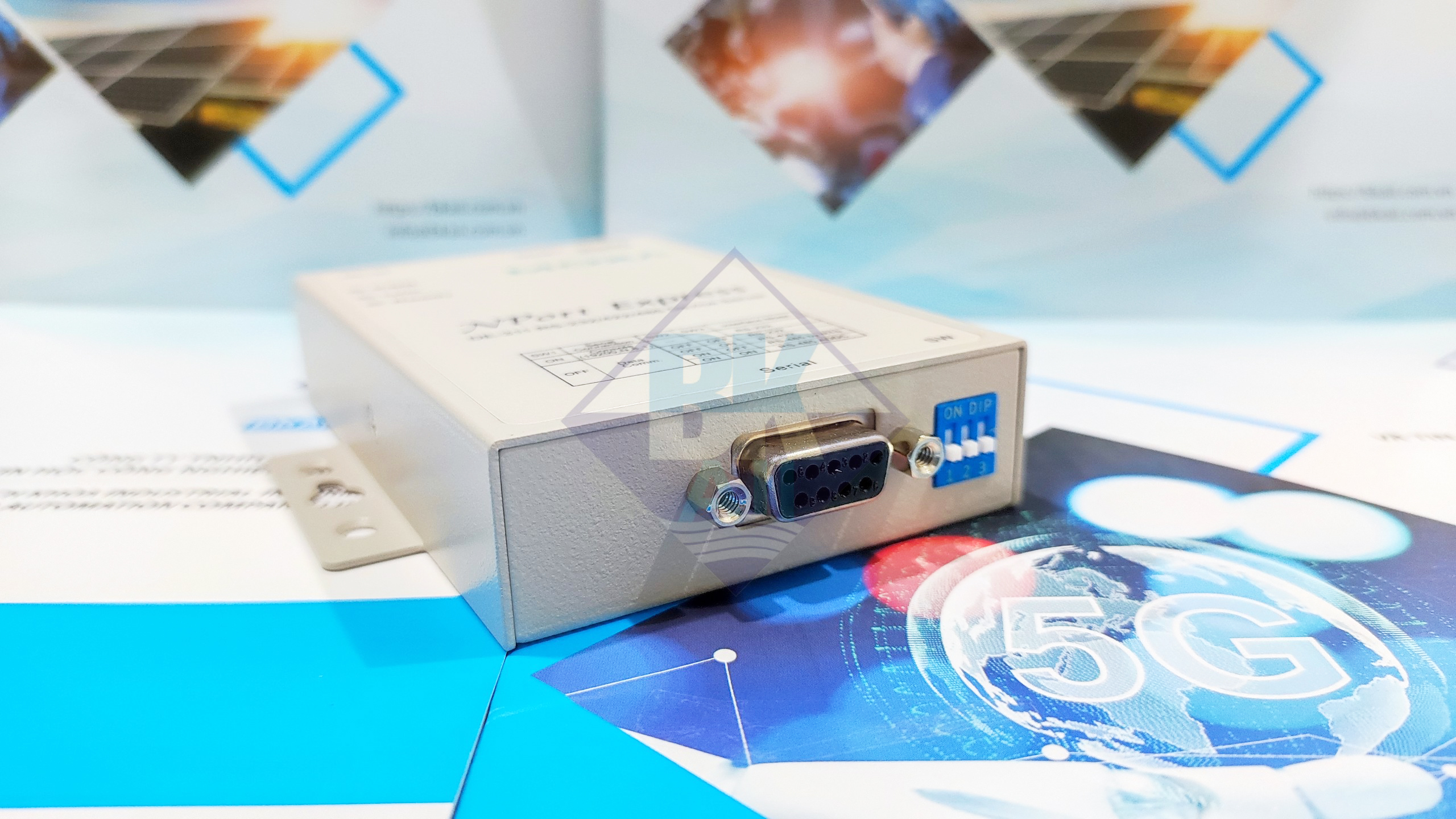

• Connector : DB9 female
• Serial Standards : RS-232, RS-422, RS-485
• No. of Ports : 1
• Baudrate : Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k
• Data Bits : 5, 6, 7, 8
• Stop Bits : 1, 1.5, 2
• Parity : None, Even, Odd, Space, Mark
• Flow Control : None, RTS/CTS, XON/XOFF
• RS-485 Data Direction Control : ADDC® (automatic data direction control)

Serial Signals

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND

Power Parameters

• Input Current : 300 mA @ 9 VDC
  150 mA @ 24 VDC
• Input Voltage : 9 to 30 VDC

Reliability

• Alert Tools : Built-in buzzer and RTC (real-time clock)

Physical Characteristics

• Housing : Metal
• Dimensions (with ears) : 90.2 x 100.4 x 22 mm (3.55 x 3.95 x 0.87 in)
• Dimensions (without ears) : 67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
• Weight : 480 g (1.06 lb)

Environmental Limits

• Operating Temperature : 0 to 55°C (32 to 131°F)
• Storage Temperature (package included) : -40 to 75°C (-40 to 167°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMC : EN 55032/24
• EMI : CISPR 32, FCC Part 15B Class B
• EMS : IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
  IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
  IEC 61000-4-5 Surge: Power: 1 kV
  IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-11 DIPs
• Medical : EN 60601-1-2 Class B, EN 55011
• Safety : UL 60950-1

Declaration

• Green Product : RoHS, CRoHS, WEEE

MTBF

• Time : 225,529 hrs
