MGate MB3180: Bộ chuyển đổi Modbus Gateways 1 cổng RS232/422/485 sang Ethernet là sản phẩm được sử dụng rộng rãi trong các bài toán tự động hóa công nghiệp. Hôm nay BKAII sẽ hướng dẫn các bạn cài đặt Modbus gateway dòng MOXA MGate MB3180 nhé!
MGate MB3180 là Modbus gateway 1 cổng chuyển đổi giữa các giao thức Modbus TCP và Modbus ASCII/RTU. Nó có thể được sử dụng để cho phép Ethernet master điều khiển các slaves nối tiếp hoặc cho phép các master nối tiếp điều khiển các slaves Ethernet. Có thể kết nối đồng thời tới 16 masters TCP và 31 slaves nối tiếp
Danh sách kiểm tra gói hàng
Trước khi cài đặt cổng MGate MB3180 Modbus, hãy chắc rằng gói hàng có đủ:
- 1 cổng Modbus MGate MB3180
- Power adapter
- 4 stick-on pads
- Hướng dẫn cài đặt nhanh
- Thẻ bảo hành.
Phụ kiện tùy chọn
- DK-35A: Bộ gắn DIN-rail (35 mm)
- Adapter Mini DB9F-to-TB: DB9 female to terminal block adapter
CHÚ Ý: Sản phẩm này được thiết kế để được cấp nguồn bằng nguồn điện được liệt kê có đánh dấu “LPS” và 12 đến 48 VDC, tối thiểu 0.25 A. Nhiệt độ hoạt động của thiết bị khi sử dụng bộ đổi nguồn là 0 đến 40°C (32 đến 104°F) và 0 đến 60°C (32 đến 140°F) khi sử dụng nguồn điện một chiều thay thế.
Giới thiệu phần cứng

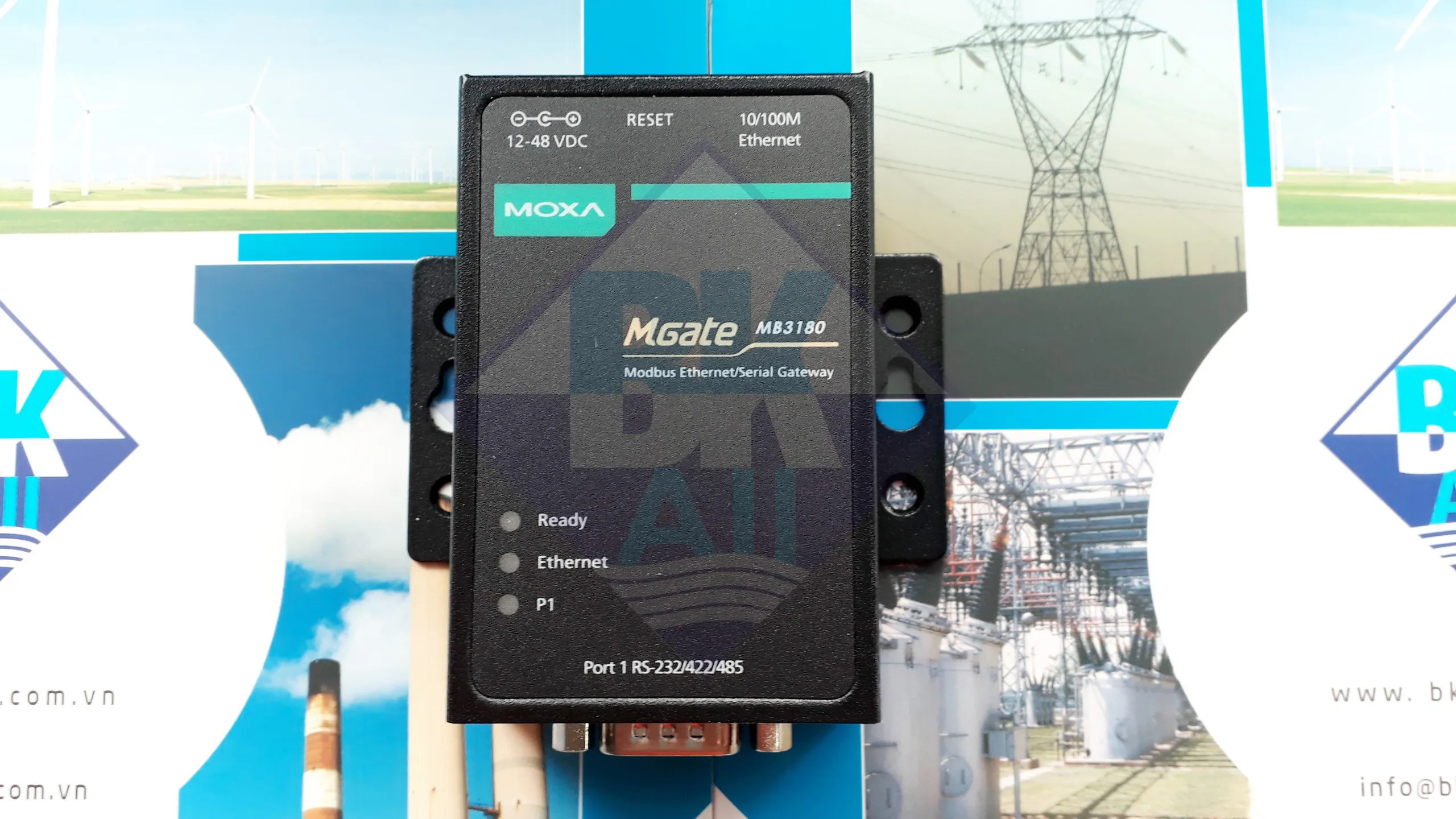

Như thể hiện trong hình, MGate MB3180 có một cổng đực DB9 để truyền dữ liệu nối tiếp
Nút reset: Nút này được sử dụng để về các giá trị mặc định ban đầu. Sử dụng một vật nhọn chẳng hạn như một chiếc kẹp giấy được duỗi thẳng để giữ nút đặt lại trong năm giây. Nhả nút khi đèn LED Ready ngừng nhấp nháy để tải về giá trị mặc định của nhà sản xuất.
Đèn báo LED: Ba chỉ số LED nằm trên bảng điều khiển trên cùng
| Name | Màu | Chức năng |
| Độ sẵn sàng | Đỏ | Ổn định: Bật nguồn và thiết bị đang khởi động |
| Nhấp nháy: Xung đột IP tồn tại hoặc DHCP hoặc BOOTP máy chủ không phản hồi đúng cách. |
||
| Xanh lá | Ổn định: Bật nguồn và thiết bị đang hoạt động bình thường | |
| Nhấp nháy: Đơn vị đã được tìm thấy bằng lệnh Location trong Trình quản lý MGate | ||
| Tắt | Nguồn tắt hoặc tình trạng lỗi nguồn. | |
| Ethernet | Cam | Kết nối Ethernet 10 Mbps. |
| Xanh lá | Kết nối Ethernet 100 Mbps. | |
| Tắt | Cáp Ethernet bị ngắt kết nối hoặc bị chập. | |
| P1 | Cam | Đơn vị đang nhận dữ liệu từ thiết bị. |
| Xanh lá | Đơn vị đang truyền dữ liệu đến thiết bị. | |
| Tắt | Không có dữ liệu nào được trao đổi với thiết bị. |
Quy trình cài đặt phần cứng
Bước 1: Sau khi bóc MGate MB3180, hãy kết nối bộ chuyển đổi nguồn. Đảm bảo rằng bộ chuyển đổi được kết nối với ổ cắm được nối đất.
Bước 2: Sử dụng cáp Ethernet đi thẳng tiêu chuẩn để kết nối MGate MB3180 với switch hoặc trung tâm mạng. Sử dụng cáp Ethernet chéo nếu bạn đang kết nối cổng trực tiếp với PC.
Bước 3: Kết nối thiết bị của bạn với cổng nối tiếp của MGate MB3180.
Bước 4: Đặt hoặc gắn MGate MB3180. Thiết bị có thể được đặt trên một bề mặt nằm ngang như máy tính để bàn, gắn trên thanh DIN hoặc gắn trên tường
|
Treo tường hoặc tủ
|
 |
Để gắn MGate MB3180 lên tường cần có hai vít. Đầu của vít phải có đường kính từ 5.0 đến 7.0 mm, trục có đường kính từ 3.0 đến 4.0mm và chiều dài của vít phải ít nhất là 10.5mm.
Gắn DIN-rail
Có thể mua riêng phần đính kèm thanh DIN để gắn MGate MB3180 trên thanh DIN.
Điện trở Pull High/Low có thể điều chỉnh cho cổng RS485
Trong một số môi trường RS485, bạn có thể cần thêm điện trở đầu cuối để ngăn chặn sự phản xạ của các tín hiệu nối tiếp. Khi sử dụng điện trở này, điều quan trọng là phải đặt điện trở Pull High/Low một cách chính xác để tín hiệu điện không bị hỏng. Jumper JP3 và JP4 được sử dụng để đặt giá trị điện trở Pull High/Low cho cổng nối tiếp. Để đặt các điện trở Pull High/Low thành 150 KΩ, đây là cài đặt mặc định của nhà sản xuất, hãy để mở hai jumper. Để đặt các điện trở Pull High/Low thành 1 KΩ, hãy sử dụng nắp jumper để làm ngắn hai jumper.
| Cầu nhảy MGate MB3180 |  |
Cài đặt phần mềm
Bạn có thể tải xuống Trình quản lý MGate, Hướng dẫn sử dụng và tiện ích tìm kiếm thiết bị (DSU) từ Moxa web: BKAII hoặc www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng Trình quản lý MGate và DSU. MGate MB3180 cũng hỗ trợ đăng nhập thông qua web trình duyệt
- Địa chỉ IP mặc định: 192.168.127.254
- Tài khoản mặc định: admin
- Mật khẩu mặc định: moxa
| Cổng Ethernet (RJ45) |  |
| Pin | Tín hiệu |
| 1 | Tx + |
| 2 | Tx- |
| 3 | Rx + |
| 6 | Rx- |
| Cổng nối tiếp (DB9 mail) |  |
| Pin | RS232 | RS422/485 (4 dây) | RS485 (2 dây) |
| 1 | DCD | TxD-(A) | - |
| 2 | RxD | TxD+(B) | - |
| 3 | TxD | RxD+(B) | Data+(B) |
| 4 | DTR | RxD-(A) | Data-(A) |
| 5 | GND | GND | GND |
| 6 | DSR | - | - |
| 7 | RTS | - | - |
| 8 | CTS | - | - |
| 9 | - | - | - |
Thông số kỹ thuật môi trường
| Yêu cầu nguồn điện | |
| Điện áp vào | 12 đến 48VDC |
| Công suất tiêu thụ | 200mA @ 12VDC, 60mA @ 48VDC |
| Nhiệt độ hoạt động | 0 đến 60°C (32 đến 140°F) |
| Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm hoạt động | 5 đến 95% RH |
| Kích thước có tai | 22 x 75 x 80mm (0.87 x 2.95 x 3.15inch) |
| Kích thước không có tai | 22 x 52 x 80 mm (0.87 x 2.05 x 3.15 inch) |
Trên đây là hướng dẫn chi tiết từng bước cho việc cài đặt Modbus gateway dòng MOXA MGate MB3180. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
