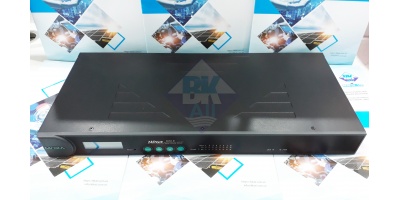

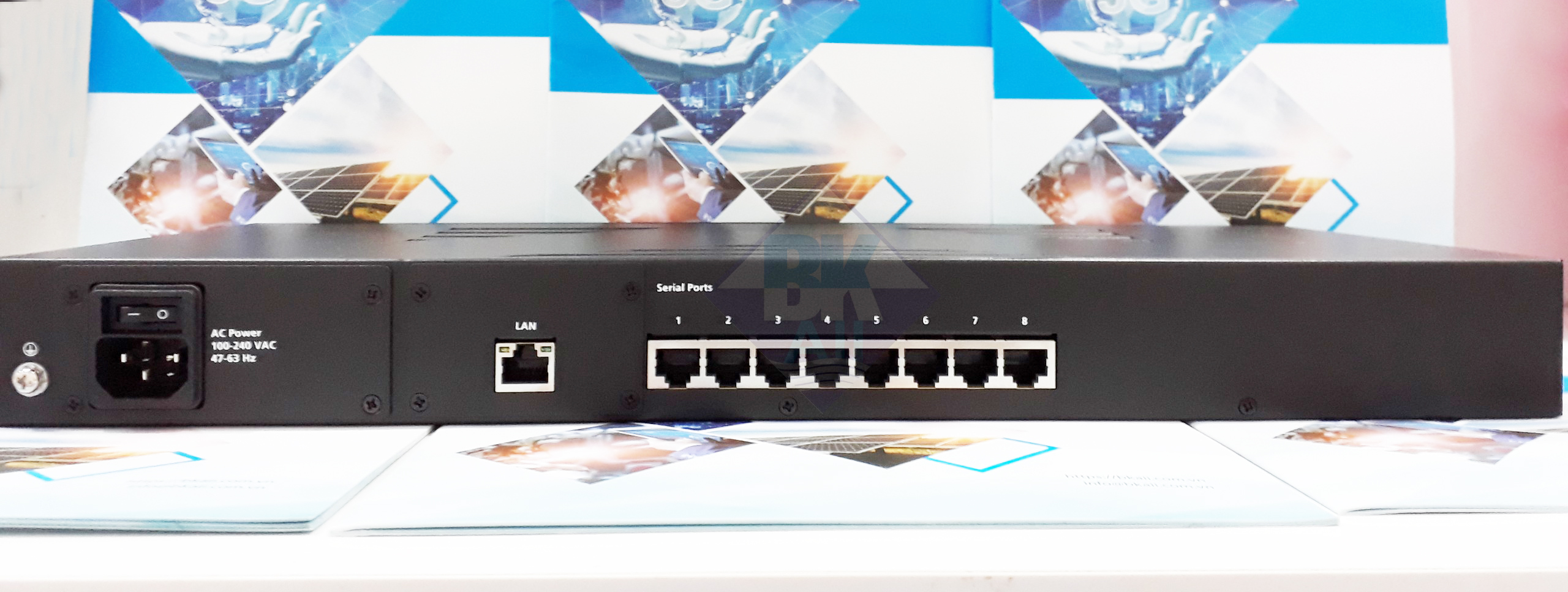

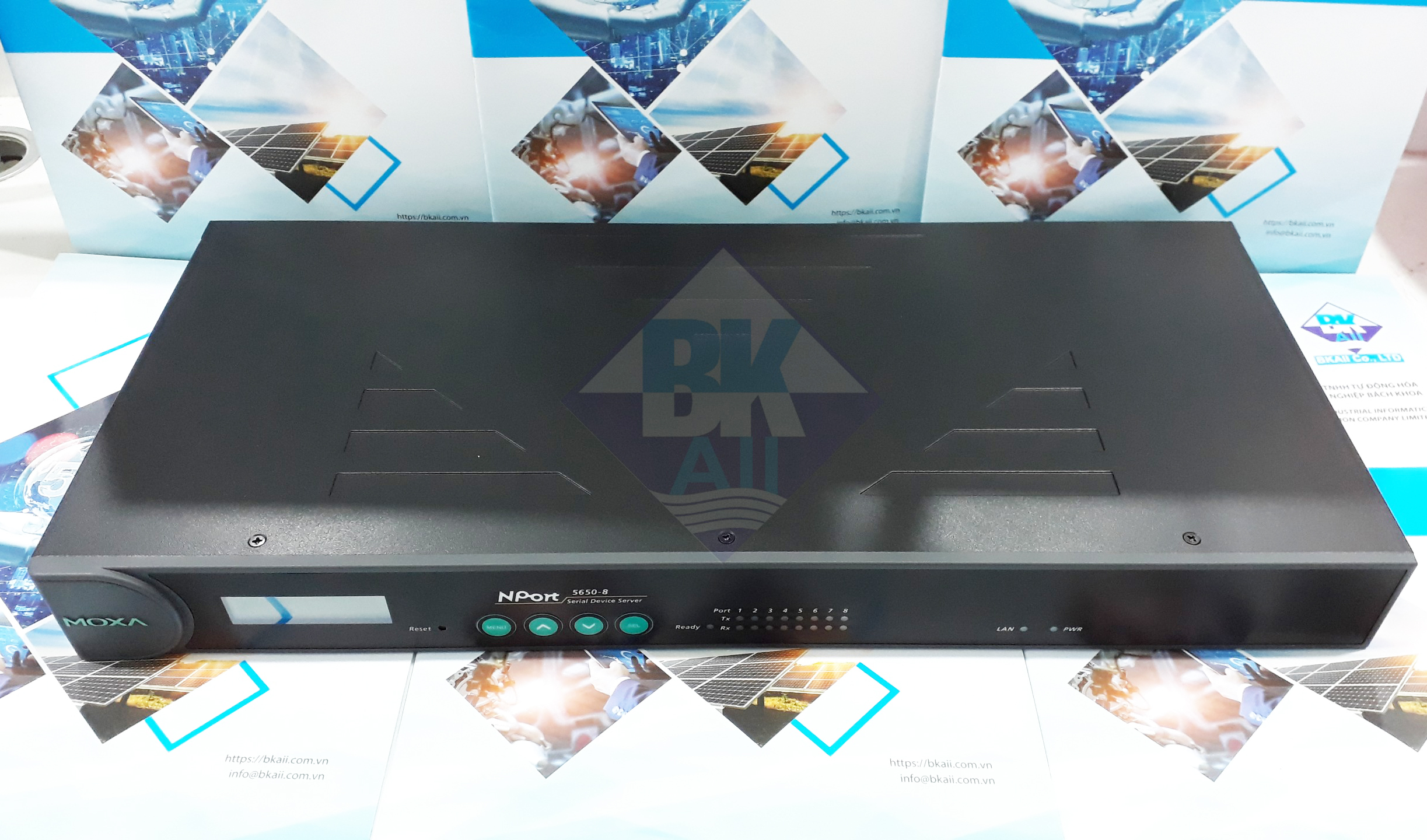

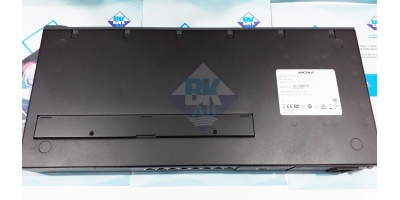

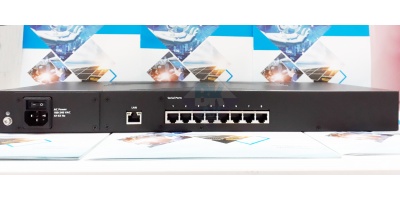

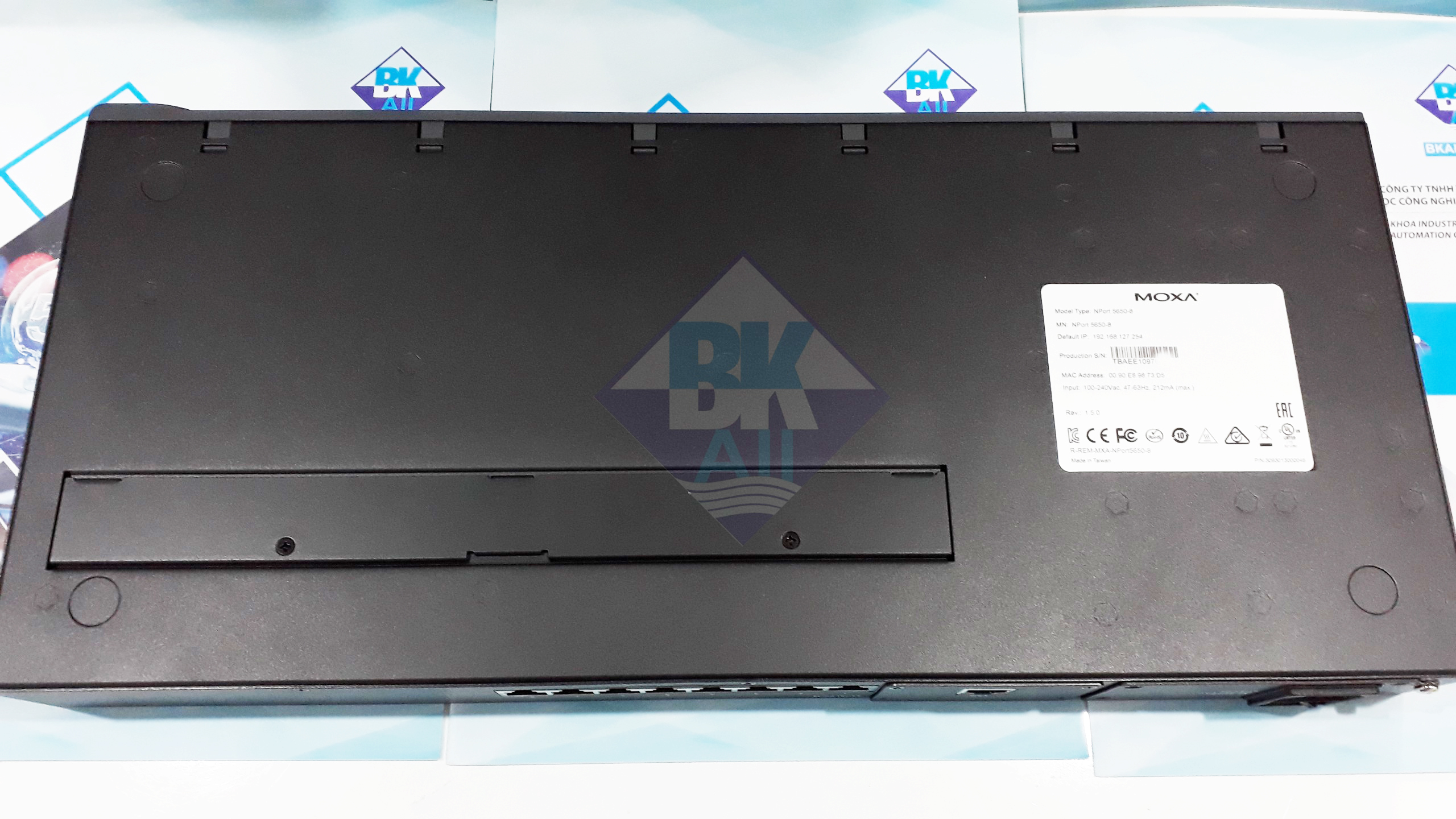

NPort 5650-8: Bộ chuyển đổi Rackmount 8 cổng RS-232/422/485 với đầu nối RJ45 và đầu vào nguồn 100-240 VAC

NPort 5650-8 là bộ chuyển đổi RS232/RS485/RS422 sang Ethernet dạng rackmount thuộc dòng Serial Device Server công nghiệp của hãng Moxa, cho phép kết nối đồng thời 8 thiết bị serial vào hệ thống mạng TCP/IP một cách ổn định và bảo mật.

Trong các hệ thống hiện đại, nhu cầu truyền thông RS485, RS232 hay RS422 qua mạng Ethernet ngày càng phổ biến nhằm phục vụ giám sát từ xa, SCADA và IIoT. Vì vậy, các bộ chuyển đổi serial sang Ethernet như NPort 5650-8 đóng vai trò cầu nối quan trọng giữa hệ thống truyền thông truyền thống và hạ tầng mạng hiện đại.

Với thiết kế chuẩn rack 19 inch, hỗ trợ nhiều chế độ hoạt động như TCP Server/Client, UDP, Real COM, cùng khả năng quản lý qua Web, Telnet và SNMP, NPort 5650-8 là giải pháp lý tưởng cho các hệ thống yêu cầu kết nối tập trung nhiều thiết bị serial trong các lĩnh vực như điện lực, giao thông thông minh, nhà máy công nghiệp và hệ thống tự động hóa.

NPort 5650-8  Bộ chuyển đổi Rackmount 8 cổng RS-232/422/485 với đầu nối RJ45 và đầu vào nguồn 100-240 VAC của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. NPort 5650-8 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

• Bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet

Tính năng của sản phẩm:

• Standard 19-inch rackmount size
•  Easy IP address configuration with LCD panel (excluding wide-temperature models)
•  Configure by Telnet, web browser, or Windows utility
•  Socket modes: TCP server, TCP client, UDP
•  SNMP MIB-II for network management
•  Universal high-voltage range: 100 to 240 VAC or 88 to 300 VDC
•  Popular low-voltage ranges: ±48 VDC (20 to 72 VDC, -20 to -72 VDC)

­Thông số kỹ thuật của sản phẩm:

Ethernet Interface

• 10/100BaseT(X) Ports (RJ45 connector) : 1
• Magnetic Isolation Protection : 1.5 kV (built-in)

Ethernet Software Features

• Configuration Options : Telnet Console, Web Console (HTTP/HTTPS), Windows Utility
• Management : ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RFC2217, Rtelnet, PPP, SLIP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP
• Filter : IGMP v1/v2c
• Windows Real COM Drivers : Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Linux Real TTY Drivers : Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
• Fixed TTY Drivers : SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
• Android API : Android 3.1.x and later
• Time Management : SNTP

Serial Interface

• Connector : 8-pin RJ45
• No. of Ports : 8
• Serial Standards : RS-232, RS-422, RS-485
• Operation Modes : Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP
• Baudrate : Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
• Data Bits : 5, 6, 7, 8
• Stop Bits : 1, 1.5, 2
• Parity : None, Even, Odd, Space, Mark
• Flow Control : None, RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF
• Pull High/Low Resistor for RS-485 : 1 kilo-ohm, 150 kilo-ohms
• Terminator for RS-485: 120 ohms
• RS-485 Data Direction Control : ADDC® (automatic data direction control)

Serial Signals

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS-422 : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-4w : Tx+, Tx-, Rx+, Rx-, GND
• RS-485-2w : Data+, Data-, GND

Power Parameters

• Input Current : 158 mA @ 100 VAC
• Input Voltage : 100 to 240 VAC, 47 to 63 Hz

Reliability

• Automatic Reboot Trigger : Built-in WDT

Physical Characteristics

• Housing : Metal
• Installation : 19-inch rack mounting
• Dimensions (with ears) : 480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)
• Dimensions (without ears) : 440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)
• Weight : 2,310 g (5.09 lb)

Environmental Limits

• Operating Temperature : 0 to 60°C (32 to 140°F)
• Storage Temperature (package included) : -20 to 70°C (-4 to 158°F)
• Ambient Relative Humidity : 5 to 95% (non-condensing)

Standards and Certifications

• EMI : CISPR 32, FCC Part 15B Class A
• EMC : EN 55032/24
• EMS : IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
  IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
  IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
  IEC 61000-4-8 PFMF
  IEC 61000-4-11 DIPs
• Medical : EN 60601-1-2 Class B, EN 55011
• Safety: UL 60950-1

MTBF

• Time : 692,010 hrs
