HD67671-MSTP-4-A1 – Bộ chuyển đổi BACnet MSTP Slave sang Modbus Master

1. Giới thiệu về giao thức BACnet và Modbus trong công nghiệp

BACnet (Building Automation and Control Networks) là giao thức truyền thông mở được phát triển để tiêu chuẩn hóa kết nối giữa các thiết bị trong hệ thống Building Management System (BMS) – như bộ điều khiển HVAC, cảm biến nhiệt độ, van, công tắc, bộ điều áp…

Trong đó, BACnet MSTP (Master-Slave/Token Passing) là phiên bản sử dụng chuẩn vật lý RS485, truyền thông tuần tự giữa các thiết bị qua cơ chế “token passing”. Một thiết bị BACnet MSTP Slave sẽ chỉ phản hồi khi được thiết bị Master yêu cầu, thường đóng vai trò là thiết bị trường (field device) như cảm biến, actuator hoặc bộ điều khiển khu vực.

Modbus là giao thức công nghiệp phổ biến được sử dụng rộng rãi trong các hệ thống SCADA, DCS hoặc PLC. Với chuẩn truyền vật lý RS485 (Modbus RTU) hoặc Ethernet (Modbus TCP), giao thức này cho phép truyền dữ liệu giữa thiết bị điều khiển và cảm biến, bộ đo lường, biến tần, công tơ,…

Trong mô hình truyền thông, Modbus Master là thiết bị chủ động gửi yêu cầu đọc/ghi dữ liệu đến các Modbus Slave. Các thiết bị Slave sẽ trả về dữ liệu tương ứng như giá trị dòng điện, áp suất, tốc độ, trạng thái van, v.v.

2. Tại sao cần chuyển đổi giữa BACnet MSTP Slave và Modbus Master?

Trong nhiều hệ thống tòa nhà hoặc nhà máy thông minh, các thiết bị điều khiển trung tâm (BMS Controller) thường chỉ hỗ trợ BACnet MSTP hoặc BACnet IP. Tuy nhiên, các thiết bị hiện trường công nghiệp như bộ điều khiển nhiệt độ Schneider, cảm biến áp suất, hoặc motor driver lại giao tiếp bằng giao thức Modbus RTU.

Do sự khác biệt giữa hai chuẩn truyền thông này, việc kết nối trực tiếp là không thể. Khi đó, cần một bộ chuyển đổi giao thức (protocol converter) để đồng bộ dữ liệu giữa hai hệ thống, giúp BMS có thể giám sát và điều khiển các thiết bị Modbus như một phần của mạng BACnet.

HD67671-MSTP-4-A1 chính là thiết bị được thiết kế để đáp ứng yêu cầu này – hoạt động như một cầu nối thông minh giữa hai thế giới BACnet và Modbus.

3. Giới thiệu sản phẩm HD67671-MSTP-4-A1

HD67671-MSTP-4-A1 là bộ chuyển đổi giao thức công nghiệp do hãng ADFweb (Italy) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi HD67671-MSTP-4-A1 cho phép truyền thông giữa BACnet MSTP Slave và Modbus Master. Thiết bị có thiết kế dạng DIN-rail nhỏ gọn, phù hợp lắp đặt trong tủ điện công nghiệp.

Chức năng chính

  • Chuyển đổi dữ liệu song song giữa mạng BACnet MSTP và mạng Modbus RTU.
  • Hoạt động như BACnet MSTP Slave trên mạng BACnet – nhận yêu cầu từ bộ điều khiển BMS.
  • Đồng thời hoạt động như Modbus Master trên mạng Modbus – chủ động truy vấn dữ liệu từ các thiết bị Modbus Slave (biến tần, cảm biến, công tơ,...).

Tính năng nổi bật

  • Hỗ trợ tốc độ truyền RS485 lên đến 115.200 bps.
  • Tích hợp sẵn công cụ cấu hình SW67671 giúp mapping điểm dữ liệu dễ dàng.
  • Tự động xử lý và ánh xạ dữ liệu giữa các thanh ghi Modbus và BACnet Object.
  • Đèn LED trạng thái giúp giám sát hoạt động và lỗi giao tiếp nhanh chóng.
  • Nguồn cấp 8–24 VDC, tiêu thụ năng lượng thấp, độ bền cao.

4. Phân tích nguyên lý hoạt động của mô hình

4.1 Sơ đồ nguyên lý

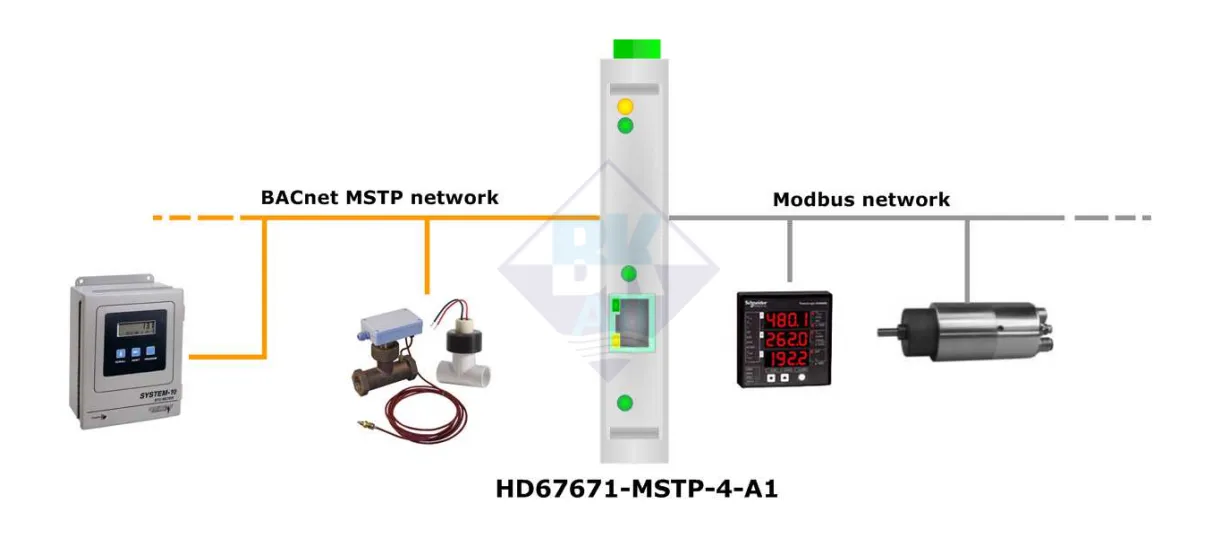

Sơ đồ trên mô tả một hệ thống trong đó bộ HD67671-MSTP-4-A1 đóng vai trò trung gian giữa mạng BACnet MSTP và Modbus RTU. Bên trái là các thiết bị thuộc hệ thống BMS, bên phải là các thiết bị trường công nghiệp hoạt động theo chuẩn Modbus.

4.2 Vai trò các thiết bị trong mô hình

  • Bộ điều khiển trung tâm BMS (System 70): Gửi yêu cầu đọc/ghi dữ liệu qua giao thức BACnet MSTP.
  • Cảm biến, van điện từ: Giao tiếp qua BACnet, truyền dữ liệu trạng thái môi trường hoặc điều khiển HVAC.
  • HD67671-MSTP-4-A1: Là cầu nối chuyển đổi dữ liệu giữa hai giao thức – nhận lệnh từ BACnet và truyền đến các thiết bị Modbus.
  • Bộ điều khiển nhiệt độ Schneider, động cơ, cảm biến công nghiệp: Giao tiếp theo Modbus RTU, cung cấp dữ liệu đo lường thực tế.

4.3 Luồng chảy dữ liệu

  1. Bộ điều khiển BMS gửi yêu cầu BACnet (ví dụ: đọc nhiệt độ, trạng thái van) đến HD67671-MSTP-4-A1.
  2. HD67671-MSTP-4-A1 nhận yêu cầu này và chuyển đổi sang lệnh tương ứng trong giao thức Modbus.
  3. Thiết bị Modbus Slave (như bộ điều khiển nhiệt độ Schneider) phản hồi dữ liệu qua RS485.
  4. HD67671-MSTP-4-A1 nhận dữ liệu phản hồi, ánh xạ sang BACnet Object, rồi trả lại cho BMS Controller.
  5. Quá trình này diễn ra liên tục theo chu kỳ được định cấu hình, đảm bảo dữ liệu giữa hai hệ thống luôn đồng bộ.

5. Câu hỏi thường gặp (FAQ)

Q1. Thiết bị HD67671-MSTP-4-A1 hỗ trợ bao nhiêu thiết bị Modbus Slave?

A: Thiết bị hỗ trợ tối đa 32 Slave trên một đường RS485, tùy theo cấu hình và tốc độ truyền thông.

Q2. Có thể sử dụng HD67671-MSTP-4-A1 trong hệ thống HVAC không?

A: Có. Thiết bị đặc biệt phù hợp để kết nối các bộ điều khiển HVAC BACnet với cảm biến, van hoặc bộ đo năng lượng Modbus.

Q3. HD67671-MSTP-4-A1 có hỗ trợ Modbus TCP không?

A: Phiên bản HD67671-MSTP-4-A1 chỉ hỗ trợ Modbus RTU (RS485). Nếu cần Modbus TCP, có thể lựa chọn model khác như HD67674-MSTP-A1.

Kết luận

HD67671-MSTP-4-A1 là giải pháp đáng tin cậy để tích hợp hệ thống BMS sử dụng BACnet MSTP Slave với thiết bị công nghiệp Modbus RTU. Với khả năng cấu hình linh hoạt, truyền dữ liệu ổn định, và hỗ trợ đa dạng định dạng dữ liệu, sản phẩm này giúp giảm chi phí triển khai và tối ưu khả năng giám sát toàn hệ thống. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ BKAII để được hỗ trợ!
