Bộ chuyển đổi HD67044-B2-20 – Giải pháp kết nối M-Bus với Modbus TCP trong hệ thống công nghiệp

1. Giới thiệu về giao thức M-Bus và Modbus TCP

M-Bus (Meter-Bus) là giao thức truyền thông tiêu chuẩn châu Âu (EN 13757) được thiết kế để thu thập dữ liệu từ các thiết bị đo như đồng hồ nước, đồng hồ nhiệt, đồng hồ điện, gas... M-Bus cho phép kết nối hàng chục đến hàng trăm thiết bị đo trên cùng một đường truyền hai dây, đảm bảo độ tin cậy cao, tiêu thụ năng lượng thấp, và khả năng truyền xa lên đến hàng trăm mét.

Modbus TCP là biến thể của giao thức Modbus truyền thống, được truyền qua mạng Ethernet TCP/IP. Đây là một trong những giao thức phổ biến nhất trong công nghiệp hiện nay nhờ sự đơn giản, tương thích cao, và khả năng tích hợp dễ dàng với các hệ thống SCADA, PLC, DCS hoặc HMI.

Trong các hệ thống công nghiệp và tòa nhà thông minh, việc sử dụng M-Bus để đo lường năng lượng và Modbus TCP để điều khiển, giám sát là rất phổ biến. Tuy nhiên, hai giao thức này hoạt động trên các tầng giao tiếp khác nhau — do đó cần một bộ chuyển đổi trung gian.

2. Tại sao cần chuyển đổi giữa M-Bus và Modbus TCP?

Trong thực tế, nhiều hệ thống quản lý năng lượng (BMS, EMS) hoặc SCADA sử dụng Modbus TCP làm giao thức chuẩn để thu thập dữ liệu. Trong khi đó, các đồng hồ đo lưu lượng, nhiệt lượng, hoặc nước lại sử dụng M-Bus để giao tiếp.

Điều này tạo ra “khoảng cách giao tiếp” giữa hai hệ thống. Việc tích hợp trực tiếp là không khả thi, vì M-Bus và Modbus TCP dùng các tầng truyền vật lý và giao thức hoàn toàn khác nhau.

Do đó, bộ chuyển đổi M-Bus sang Modbus TCP là cầu nối cần thiết, giúp dữ liệu đo từ các thiết bị M-Bus được chuyển đổi sang định dạng Modbus TCP và gửi đến hệ thống điều khiển hoặc giám sát.

3. Giới thiệu sản phẩm HD67044-B2-20: M-Bus/Modbus TCP Converter

HD67044-B2-20 là bộ chuyển đổi được sản xuất bởi ADFweb (Italy), hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. bộ chuyển đổi HD67044-B2-20  cho phép chuyển đổi hai chiều giữa M-Bus Master và Modbus TCP Slave. Thiết bị được thiết kế gọn, dễ lắp đặt trên thanh DIN và tương thích với nhiều loại đồng hồ đo phổ biến trên thị trường.

Chức năng chính

• Chuyển đổi dữ liệu từ M-Bus sang Modbus TCP.
• Hoạt động như M-Bus Master và Modbus TCP Slave.
• Hỗ trợ giao tiếp Ethernet 10/100Base-T.
• Hỗ trợ lên đến 20 thiết bị M-Bus (phiên bản B2-20).
• Cấu hình dễ dàng qua phần mềm ADFweb Configurator.

Tính năng nổi bật

• Thiết kế công nghiệp, vỏ DIN-rail.
• Nguồn cấp linh hoạt: 15–21V AC hoặc 18–35V DC.
• Có LED báo trạng thái M-Bus và Modbus.
• Địa chỉ IP cấu hình được.
• Hỗ trợ tự động dò thiết bị M-Bus trên đường truyền.

4. Phân tích nguyên lý hoạt động của sơ đồ kết nối

4.1 Sơ đồ nguyên lý

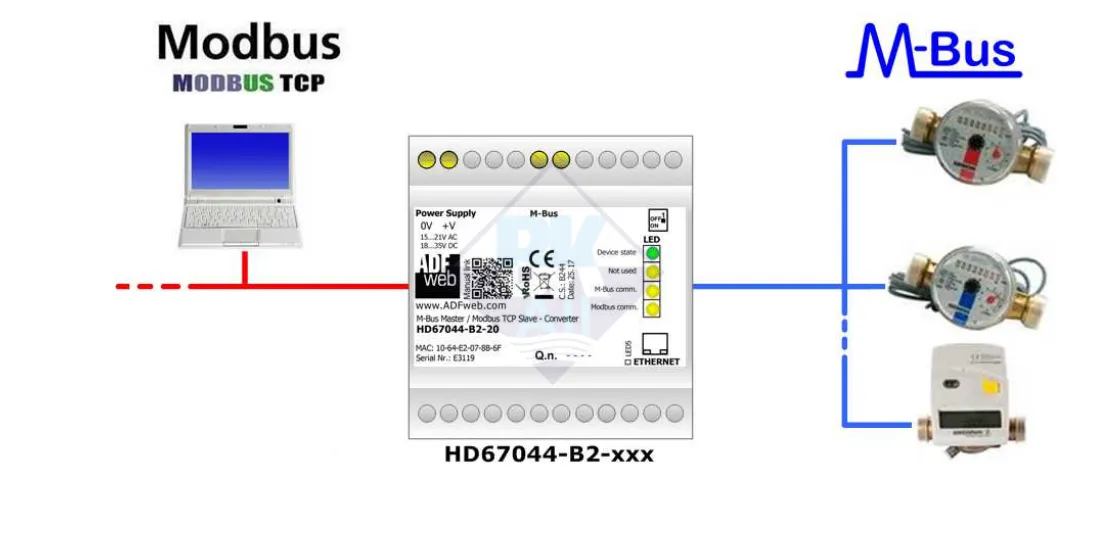

Hình dưới mô tả một mô hình kết nối điển hình giữa các thiết bị đo M-Bus, bộ chuyển đổi HD67044-B2-20, và máy tính hoặc hệ thống SCADA sử dụng Modbus TCP.

4.2 Vai trò của các thiết bị

• Các đồng hồ M-Bus: là các thiết bị đo đếm (nhiệt lượng, nước, điện...) phát dữ liệu dạng M-Bus.
• Bộ HD67044-B2-20: đóng vai trò là M-Bus Master, thu thập dữ liệu từ các đồng hồ, đồng thời làm Modbus TCP Slave để gửi dữ liệu lên hệ thống quản lý qua Ethernet.
• Máy tính hoặc hệ thống SCADA: đóng vai trò Modbus TCP Master, đọc dữ liệu từ bộ chuyển đổi và hiển thị, giám sát hoặc lưu trữ dữ liệu đo lường.

4.3 Luồng chảy dữ liệu

1. Các đồng hồ đo M-Bus định kỳ gửi dữ liệu hoặc phản hồi khi được truy vấn bởi HD67044-B2-20.
2. HD67044-B2-20 thu thập và chuyển đổi dữ liệu đo sang định dạng Modbus TCP.
3. Hệ thống SCADA hoặc máy tính Modbus TCP Master truy cập vào HD67044-B2-20 qua địa chỉ IP để đọc giá trị các thanh ghi (Register).
4. Dữ liệu được hiển thị hoặc xử lý tiếp trong hệ thống giám sát năng lượng hoặc quản lý tòa nhà.

Nhờ đó, dữ liệu M-Bus được “phiên dịch” và tích hợp trực tiếp vào mạng Modbus TCP mà không cần thay đổi phần cứng hoặc cấu trúc hệ thống.
