Bộ chuyển đổi HD67565-A1 – Giải pháp giao tiếp giữa PROFIBUS và Modbus TCP trong công nghiệp

1. Giới thiệu về giao thức PROFIBUS và Modbus TCP

PROFIBUS (Process Field Bus) là một giao thức truyền thông công nghiệp do Siemens phát triển, được tiêu chuẩn hóa theo IEC 61158. Giao thức này hỗ trợ truyền dữ liệu tốc độ cao trong môi trường công nghiệp, đặc biệt phù hợp với các ứng dụng điều khiển phân tán (distributed control systems), PLC, HMI, robot công nghiệp hay hệ thống giám sát SCADA.

PROFIBUS có hai biến thể chính:

  • PROFIBUS-DP (Decentralized Peripherals): sử dụng cho các thiết bị điều khiển nhanh, kết nối giữa PLC và cảm biến/thiết bị chấp hành.
  • PROFIBUS-PA (Process Automation): dùng cho các ứng dụng quá trình, hỗ trợ truyền dữ liệu và cấp nguồn qua cùng một cặp dây.

Modbus TCP là phiên bản mở rộng của giao thức Modbus truyền thống, hoạt động dựa trên nền tảng Ethernet (TCP/IP). Đây là một trong những chuẩn truyền thông phổ biến nhất trong công nghiệp hiện nay nhờ tính đơn giản, dễ cấu hình và khả năng tương thích cao giữa các thiết bị của nhiều hãng khác nhau.

Ứng dụng của Modbus TCP trải rộng trong các lĩnh vực:

  • Kết nối PLC, HMI, cảm biến và bộ điều khiển từ xa.
  • Thu thập dữ liệu năng lượng, giám sát môi trường, hoặc điều khiển thiết bị qua Ethernet.
  • Tích hợp hệ thống SCADA hoặc MES trong nhà máy.

2. Tại sao cần chuyển đổi giữa PROFIBUS và Modbus TCP?

Trong nhiều hệ thống tự động hóa hiện nay, thiết bị từ các hãng khác nhau thường sử dụng giao thức khác nhau. Ví dụ:

  • PLC Siemens sử dụng PROFIBUS hoặc PROFINET.
  • Thiết bị đo lường, biến tần hoặc bộ điều khiển Schneider thường dùng Modbus TCP.

 Điều này dẫn đến khó khăn trong việc đồng bộ dữ liệu, gây gián đoạn khi tích hợp hệ thống hoặc mở rộng dây chuyền sản xuất. Chính vì vậy, bộ chuyển đổi giao thức (protocol converter) như HD67565-A1 đóng vai trò trung gian, cho phép các thiết bị khác chuẩn vẫn có thể trao đổi dữ liệu trơn tru.

Việc chuyển đổi giúp:

  • Tích hợp thiết bị cũ và mới trong cùng hệ thống.
  • Giảm chi phí đầu tư thay thế thiết bị.
  • Tăng tính linh hoạt và khả năng mở rộng của hệ thống tự động hóa.

3. Giới thiệu sản phẩm HD67565-A1: PROFIBUS Slave / Modbus TCP Slave Converter

HD67565-A1 là bộ chuyển đổi hai chiều do hãng ADFweb (Italy) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67565-A1 cho phép kết nối giữa mạng PROFIBUS và Modbus TCP. Thiết bị hoạt động đồng thời như:

  • PROFIBUS Slave – nhận lệnh điều khiển từ PROFIBUS Master (như PLC Siemens).
  • Modbus TCP Slave – trao đổi dữ liệu với Modbus TCP Master (như PLC, SCADA hoặc thiết bị giám sát Schneider, Omron...).

 Tính năng nổi bật:

  • Hỗ trợ lên đến 512 byte dữ liệu vào/ra trên mỗi giao thức.
  • Giao diện Ethernet 10/100Base-T và PROFIBUS DB9.
  • Cấu hình dễ dàng qua phần mềm SW67565 của ADFweb.
  • Đèn LED hiển thị trạng thái kết nối, truyền dữ liệu và lỗi.
  • Vỏ công nghiệp, nguồn cấp 8–24VDC, hoạt động ổn định trong môi trường khắc nghiệt.

4. Phân tích nguyên lý hoạt động của sơ đồ kết nối

4.1. Sơ đồ nguyên lý

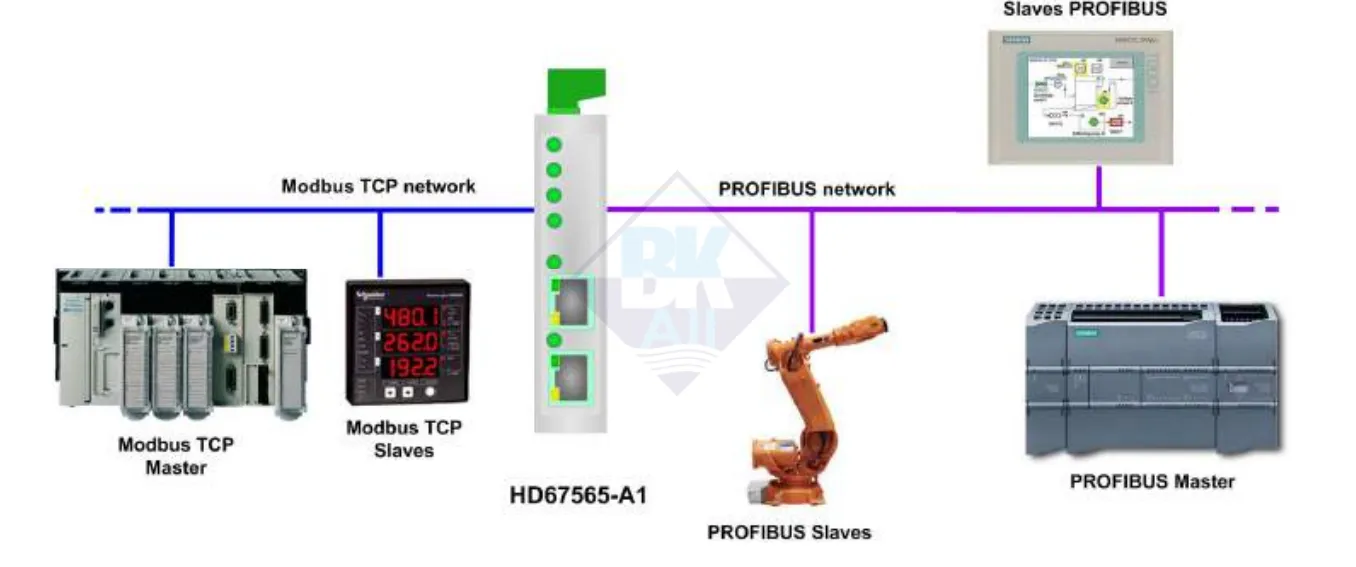

Hình minh họa mô tả mô hình truyền thông giữa hai mạng: Modbus TCP network và PROFIBUS network thông qua bộ chuyển đổi HD67565-A1.

4.2. Vai trò của các thiết bị trong mô hình

  • Modbus TCP Master: PLC hoặc hệ thống SCADA đóng vai trò điều khiển trung tâm, gửi/nhận dữ liệu qua Ethernet.
  • Modbus TCP Slaves: các thiết bị đo hoặc hiển thị (ví dụ: bộ đo năng lượng, cảm biến môi trường).
  • HD67565-A1: cầu nối chuyển đổi dữ liệu giữa hai giao thức, đảm bảo tính tương thích và đồng bộ dữ liệu.
  • PROFIBUS Master: PLC Siemens điều khiển các thiết bị PROFIBUS Slave như robot, HMI hoặc bộ truyền động.
  • PROFIBUS Slaves: các thiết bị chấp hành, cảm biến, màn hình điều khiển hoạt động dưới sự điều khiển của PROFIBUS Master.

4.3. Luồng dữ liệu trong hệ thống

Luồng dữ liệu được diễn giải như sau:

  1. Trên mạng Modbus TCP: PLC hoặc SCADA (Master) gửi/nhận dữ liệu từ các thiết bị Slave qua giao thức TCP/IP.
  2. Bộ HD67565-A1 nhận dữ liệu từ mạng Modbus TCP, ánh xạ các thanh ghi tương ứng sang định dạng dữ liệu của PROFIBUS.
  3. Trên mạng PROFIBUS: PROFIBUS Master đọc hoặc ghi dữ liệu đến HD67565-A1 (đóng vai trò Slave), từ đó đồng bộ với các thiết bị PROFIBUS khác.
  4. Dữ liệu từ cả hai mạng được truyền qua lại liên tục, đảm bảo cập nhật thời gian thực giữa hai hệ thống khác chuẩn.

Nhờ cơ chế ánh xạ linh hoạt, kỹ sư có thể cấu hình dễ dàng vùng dữ liệu cần chuyển đổi, giúp việc tích hợp hệ thống trở nên nhanh chóng và ổn định.

5. Câu hỏi thường gặp (FAQ)

❓ HD67565-A1 có thể hoạt động độc lập mà không cần PLC không?

❌Không. Thiết bị chỉ đóng vai trò cầu nối giữa hai mạng PROFIBUS và Modbus TCP. Nó cần có ít nhất một Master trên mỗi mạng để truyền dữ liệu.

❓ Cần phần mềm gì để cấu hình HD67565-A1?

✅Bạn cần sử dụng phần mềm SW67565 của ADFweb. Phần mềm cho phép định nghĩa ánh xạ thanh ghi, địa chỉ IP và các thông số truyền thông.

❓ HD67565-A1 có tương thích với PLC Siemens S7-300 hoặc S7-400 không?

✅Có. Thiết bị hoạt động như một PROFIBUS Slave chuẩn, do đó có thể kết nối trực tiếp với PLC Siemens PROFIBUS Master.

❓ Có thể dùng HD67565-A1 để chuyển đổi hai chiều dữ liệu không?

✅Có. Thiết bị cho phép truyền nhận dữ liệu song công (Full Duplex) giữa PROFIBUS và Modbus TCP, tùy theo cấu hình vùng dữ liệu Input/Output.

Với tính năng linh hoạt và độ tin cậy cao, HD67565-A1 là lựa chọn tối ưu để kết nối các thiết bị Profibus vào mạng Modbus TCP , giúp đồng bộ dữ liệu và mở rộng khả năng quản lý của hệ thống tự động hóa. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ BKAII để được hỗ trợ miễn phí!
