HD67673-MSTP-B2 – Bộ chuyển đổi BACnet MSTP Slave sang Modbus TCP Master

HD67673-MSTP-B2 là bộ chuyển đổi giao thức công nghiệp do hãng ADFweb (Ý) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67673-MSTP-B2 cho phép truyền thông giữa hai chuẩn phổ biến trong hệ thống tự động hóa tòa nhà và công nghiệp: BACnet MSTP và Modbus TCP. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động, ứng dụng và vai trò của thiết bị này trong hệ thống thực tế.

1. Giới thiệu về giao thức BACnet và Modbus TCP

1.1 BACnet là gì?

BACnet (Building Automation and Control Network) là một giao thức truyền thông tiêu chuẩn được phát triển bởi ASHRAE, dùng để kết nối và quản lý các thiết bị trong hệ thống tự động hóa tòa nhà (BAS). BACnet hỗ trợ nhiều lớp vật lý khác nhau như Ethernet, IP, RS485 (MS/TP) hoặc ZigBee.

BACnet MSTP (Master–Slave / Token Passing): hoạt động trên nền tảng RS485, thường được dùng trong các thiết bị hiện trường như cảm biến, van điều khiển, công tắc đo lưu lượng, bộ điều nhiệt, v.v... Ưu điểm là chi phí thấp, ổn định, thích hợp cho mạng có nhiều thiết bị phân tán.
BACnet/IP: sử dụng nền tảng Ethernet và giao thức IP để truyền dữ liệu, thường dùng cho các bộ điều khiển trung tâm (BMS controller) hoặc hệ thống SCADA nhờ tốc độ cao và khả năng mở rộng dễ dàng.

1.2 Modbus TCP là gì?

Modbus TCP là biến thể của giao thức Modbus cổ điển, được triển khai trên nền Ethernet TCP/IP. Nó cho phép trao đổi dữ liệu giữa PLC, HMI, biến tần hoặc các thiết bị đo lường trong hệ thống công nghiệp. Ưu điểm của Modbus TCP là dễ cấu hình, khả năng tương thích cao và dễ dàng tích hợp vào mạng Ethernet công nghiệp sẵn có.

1.3 Ứng dụng trong công nghiệp

Các giao thức BACnet và Modbus đều rất phổ biến trong lĩnh vực tự động hóa:

BACnet: dùng trong điều khiển HVAC, quản lý chiếu sáng, kiểm soát năng lượng tòa nhà.
Modbus TCP: dùng trong giám sát dây chuyền sản xuất, điều khiển động cơ, trạm bơm, cảm biến và thiết bị đo lường.

2. Tại sao cần chuyển đổi giữa BACnet MSTP và Modbus TCP?

Trong thực tế, các hệ thống quản lý tòa nhà (BMS) thường sử dụng BACnet, trong khi các thiết bị đo lường, truyền động hoặc HMI trong công nghiệp lại giao tiếp bằng Modbus TCP. Việc này tạo ra rào cản trong việc đồng bộ dữ liệu giữa hai hệ thống.

Bộ chuyển đổi HD67673-MSTP-B2 giúp giải quyết vấn đề này bằng cách đóng vai trò là cầu nối – cho phép các thiết bị BACnet MSTP giao tiếp trực tiếp với các thiết bị Modbus TCP. Nhờ đó, người vận hành có thể thu thập dữ liệu từ cả hai hệ thống trên cùng một nền tảng quản lý duy nhất.

3. Giới thiệu về sản phẩm HD67673-MSTP-B2

3.1 Thông tin chung

HD67673-MSTP-B2 là bộ Gateway công nghiệp do ADFweb phát triển, có chức năng chuyển đổi giữa giao thức BACnet MSTP Slave và Modbus TCP Master. Thiết bị này giúp tạo kênh giao tiếp linh hoạt giữa hai mạng khác nhau, đảm bảo dữ liệu được truyền đổi chính xác, ổn định và thời gian thực.

3.2 Tính năng nổi bật

Hỗ trợ BACnet MSTP Slave qua cổng RS485.
Hỗ trợ Modbus TCP Master qua cổng Ethernet (RJ45).
Cấu hình dễ dàng thông qua phần mềm ADFweb Configurator SW67673.
Tích hợp các đèn LED trạng thái (Power, Ethernet, BACnet, Modbus) giúp giám sát hoạt động dễ dàng.
Hoạt động ổn định trong dải nhiệt rộng (-40 ÷ +85°C), thích hợp cho môi trường công nghiệp.
Có thể cấu hình linh hoạt mapping dữ liệu giữa các đối tượng BACnet và thanh ghi Modbus.

4. Phân tích nguyên lý hoạt động của sơ đồ hệ thống

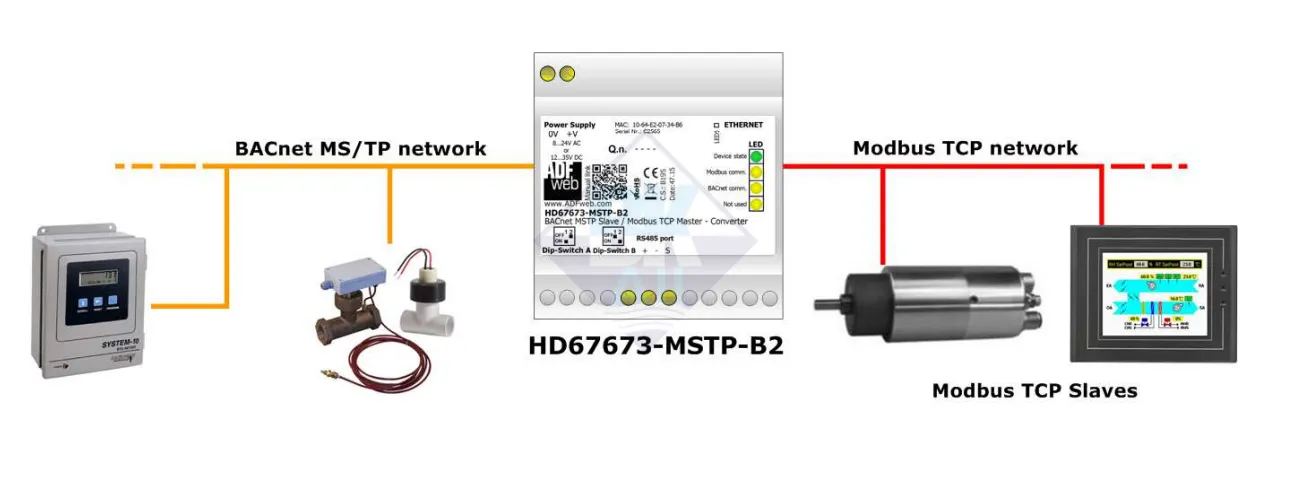

4.1 Sơ đồ nguyên lý

Trong sơ đồ, bộ HD67673-MSTP-B2 được đặt giữa hai mạng:

Phía trái: mạng BACnet MS/TP kết nối với các thiết bị điều khiển và cảm biến (controller, van, cảm biến nhiệt độ...).
Phía phải: mạng Modbus TCP kết nối với các thiết bị giám sát hoặc HMI công nghiệp.

4.2 Vai trò của từng thành phần

Thiết bị BACnet: gửi dữ liệu cảm biến, trạng thái vận hành qua mạng BACnet MSTP.
HD67673-MSTP-B2: nhận dữ liệu từ BACnet MSTP dưới dạng Slave, chuyển đổi chúng sang dạng thanh ghi Modbus TCP để gửi tới HMI hoặc PLC Modbus.
Modbus TCP Slaves (HMI, cảm biến công nghiệp): hiển thị, điều khiển hoặc phản hồi dữ liệu nhận được từ mạng BACnet.

4.3 Luồng dữ liệu.

Bước	Mô tả luồng dữ liệu
①	BACnet Master (ví dụ BMS controller) gửi lệnh đọc/ghi dữ liệu tới thiết bị Slave có địa chỉ tương ứng – chính là HD67673-MSTP-B2.
②	HD67673-MSTP-B2 nhận gói tin BACnet → chuyển đổi sang lệnh Modbus TCP tương ứng.
③	Thiết bị Modbus TCP Slave (HMI, cảm biến, actuator…) phản hồi dữ liệu qua Ethernet.
④	Gateway HD67673-MSTP-B2 nhận phản hồi → chuyển đổi ngược lại sang BACnet format.
⑤	Dữ liệu trả về BACnet Master, hoàn tất chu trình.

5. Câu hỏi thường gặp (FAQ)

Q1: HD67673-MSTP-B2 có thể hoạt động như BACnet Master không?

A: Không. Phiên bản HD67673-MSTP-B2 chỉ hoạt động ở chế độ BACnet MSTP Slave. Nếu bạn cần chế độ Master, hãy chọn phiên bản khác của ADFweb (ví dụ: HD67672-MSTP-B2).

Q2: Có thể cấu hình mapping dữ liệu giữa BACnet và Modbus được không?

A: Có. Phần mềm SW67673 cho phép người dùng định nghĩa bảng ánh xạ (mapping table) giữa các đối tượng BACnet và thanh ghi Modbus một cách linh hoạt.

Q3: Thiết bị có hỗ trợ cấu hình qua web không?

A: Không. Cấu hình được thực hiện thông qua phần mềm PC và cáp USB chuyên dụng.

Q4: Thiết bị có thể truyền dữ liệu song song giữa nhiều Slave Modbus TCP không?

A: Có. Thiết bị có thể đóng vai trò Modbus TCP Master để truy vấn cùng lúc nhiều thiết bị Slave trong mạng Ethernet.

Với tính năng linh hoạt và độ tin cậy cao, HD67673-MSTP-B2 là lựa chọn tối ưu để kết nối các thiết bị Modbus TCP vào mạng BACnet MSTP , giúp đồng bộ dữ liệu và mở rộng khả năng quản lý của hệ thống tự động hóa. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ BKAII để được hỗ trợ miễn phí!
