AD2066 IP MODEM là một loại thiết bị đầu cuối di động được phát triển dựa trên công nghệ 2G / 3G / 4G. AD2066 có nhiều chức năng hỗ trợ cho việc truyền thông và ngày càng được sử dụng rộng rãi. Hôm nay BKAII sẽ hướng dẫn các bạn cấu hình và sử dụng modem AD2066 với chức năng IP modem nhé!

Giới thiệu

  • Modem IP AD2066 sử dụng CPU 32 bit, hỗ trợ cổng RS232 RS485 có thể kết nối trực tiếp một thiết bị với mạng di động.
  • Hỗ trợ 3 kênh I/O số và 2 kênh I/O analog, sử dụng giao thức Modbus RTU
  • Được sử dụng rộng rãi trên các lĩnh vực M2M: như giao thông thông minh, lưới điện thông minh, tự động hóa công nghiệp, đo lường từ xa…

Hướng dẫn cấu hình

Để có thể cài đặt và sử dụng modem AD2066, ta cần phải chuẩn bị các hạng mục sau:

  • 01 địa chỉ IP mạng Wan, địa chỉ này khuyến cáo là địa chỉ IP tĩnh. Các IP này được các nhà cung cấp dịch vụ như FPT, Viettel, ….. Trong các thử nghiệm thì có thể dùng IP của modem ADSL cá nhân.
  • 01 port đã được mở / NAT port. Cách mở port/ NAT Port có thể search trên mạng với từ khóa ( port forward, open port, port forwarding,…)
  • 01 bộ modem AD2066 (modem AD2066, nguồn, dây cáp RS232, Antenna)
  • Sim 3G. Cần đảm bảo Sim đã được đăng ký GPRS/3G.

Hướng dẫn mở port trên modem mạng iGate GW040 Gpon của VNPT:

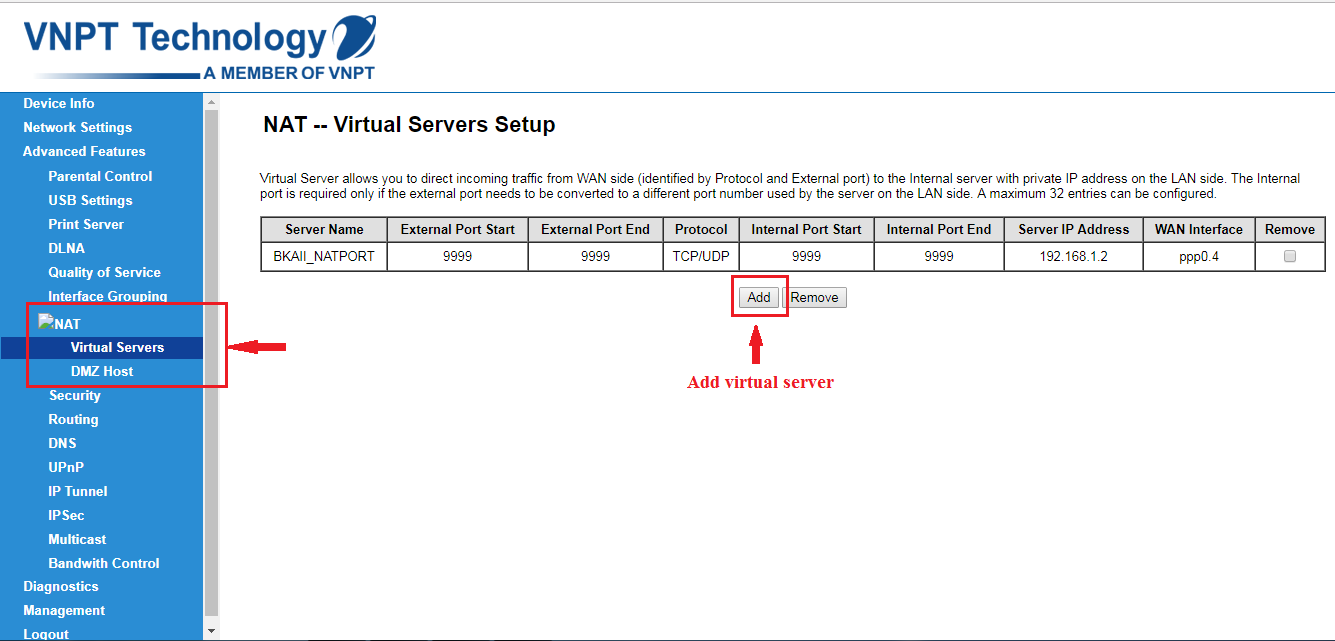

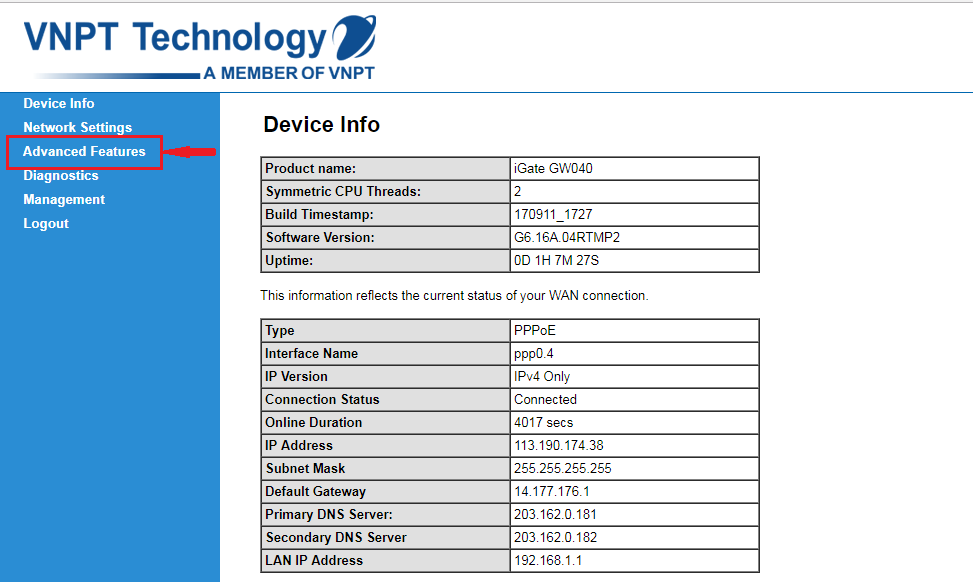

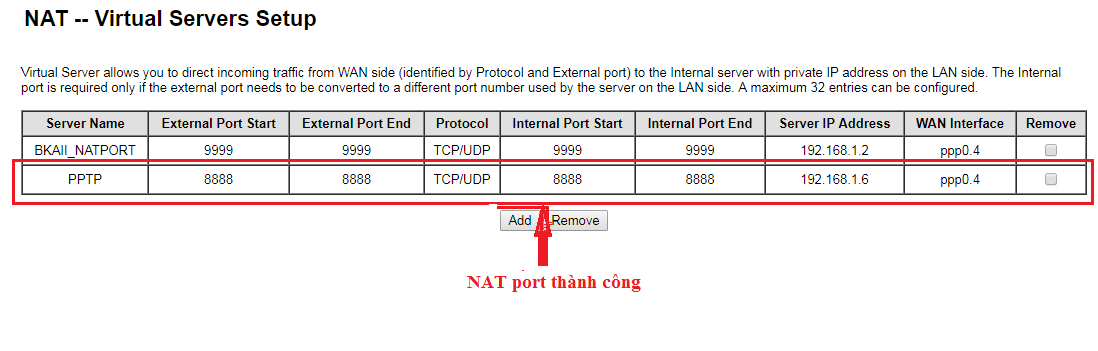

Hiện tại, chúng ta có rất nhiều loại DLS/ADSL Router và tất nhiên mỗi loại có nhiều giao diện người dùng khác nhau khi cấu hình port forwarding. Ở đây, chúng tôi xin hướng dẫn chi tiết cách làm trên modem ADSL VNPT, đối với các modem ADSL khác , bạn có thể làm một cách tương tự.

Hướng dẫn cấu hình AD2066:

  • Đảm bảo phần cứng của modem như nguồn, antenna, cáp RS232 (RS485) đã được kết nối đúng, simcard đã được gắn vào modem.
  • Simcard sử dụng cho modem cần đảm bảo đã được đăng ký GPRS/3G của nhà mạng đó.
  • Trên máy tính, cài phần mềm AR_IPmodemconfigtool và mở chương trình rồi thực hiện theo các bước sau:

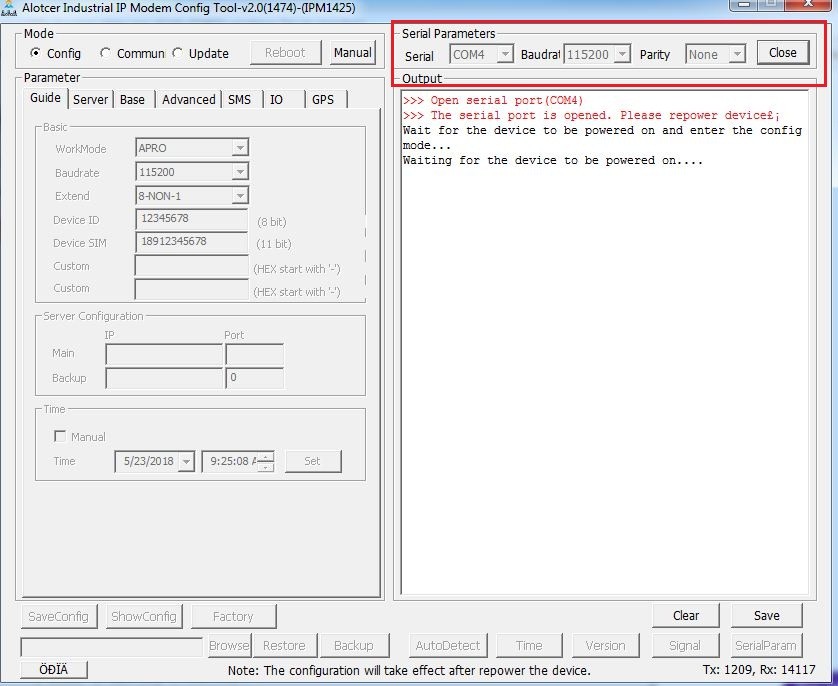

Lựa chọn cổng COM kết nối modem với máy tính => re-power

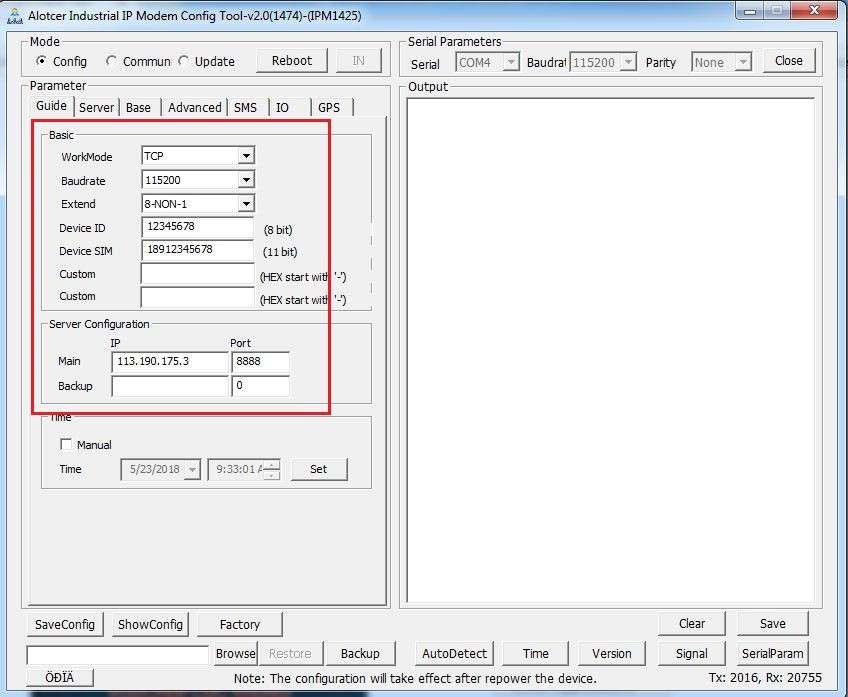

  • Điền các thông số cơ bản như:
  • work mode
  • baudrate
  • device ID (tùy chọn)
  • IP Wan + Port: IP Wan là địa chỉ IP mạng WAN, có thể là IP tĩnh/động của máy tính, nơi cần đón luồng dữ liệu về. Port là cổng mà đã NAT port ở bước trên.

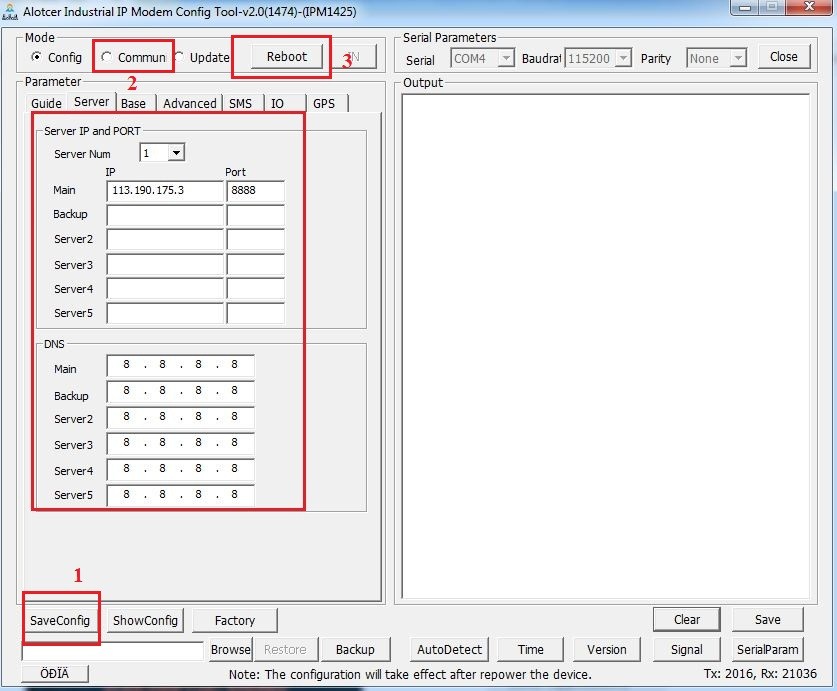

Sau khi điền các thông số cơ bản: saveconfig -> communication -> reboot.

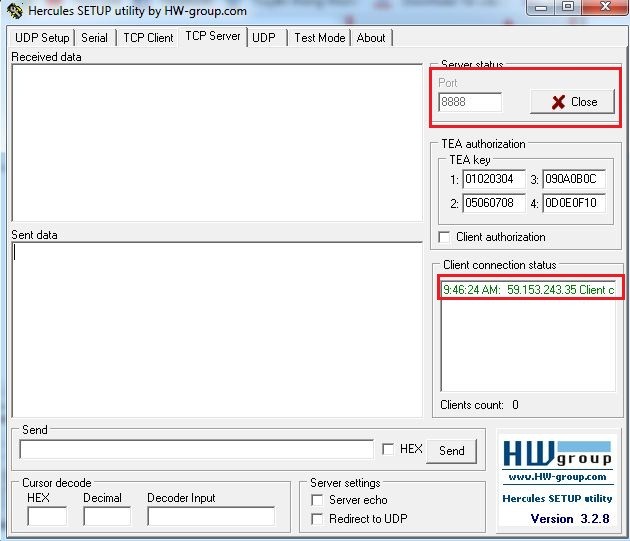

Trên máy tính, cần bật một chương trình để lắng nghe tại port đã mở ( ở đây là port 8888). Ta có thể sử dụng các chương trình đơn giản để lắng nghe như phần mềm Hercules như sau:



Trên giao diện AR_IPmodemconfigtool:

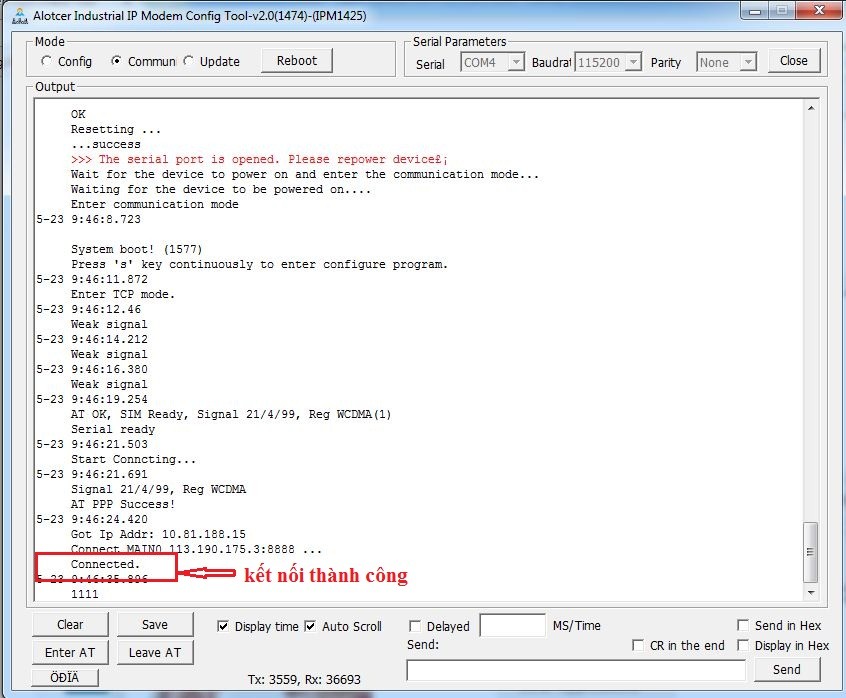

Khi có báo Connected như trên, là việc cấu hình kết nối từ modem AD2066 về máy tính đã thành công. Từ lúc này, dữ liệu từ thiết bị cần điều khiển giám sát sẽ qua cổng Serial Port của modem, qua hạ tầng mạng GPRS/3G, truyền về máy tính.

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng AD2066 với chức năng IP modem trong ứng dụng của mình và những thông tin trên có thể giúp ích cho việc học tập, nghiên cứu cũng như công việc của các bạn. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
