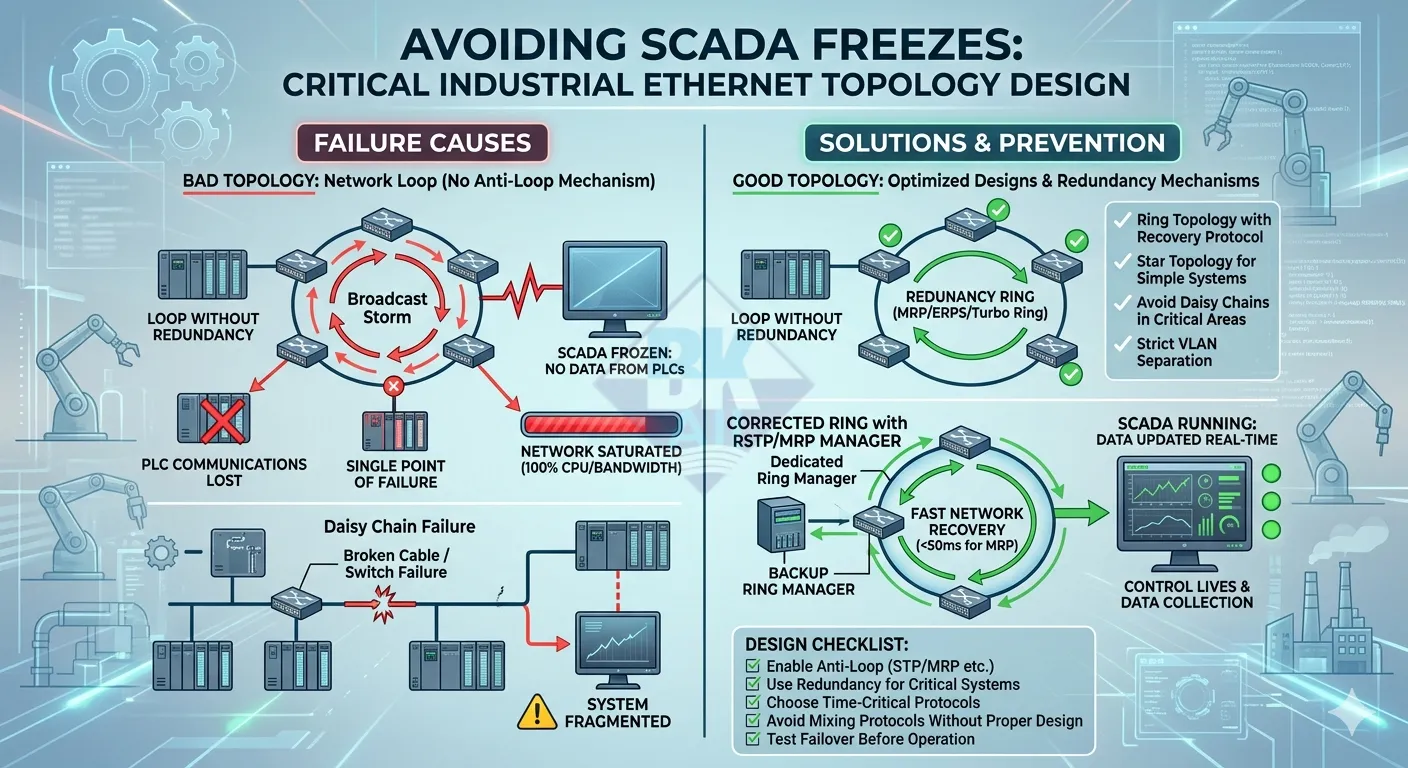

Lỗi topology khiến hệ thống SCADA bị treo – Nguyên nhân và cách tránh
Trong nhiều dự án thực tế, hệ thống SCADA không bị lỗi do PLC hay phần mềm, mà xuất phát từ thiết kế topology mạng Ethernet sai. Những lỗi này thường khó phát hiện, nhưng khi xảy ra sẽ gây ra:
- Mất kết nối toàn hệ thống
- SCADA treo hoặc delay nặng
- PLC mất truyền thông
- Dữ liệu hiển thị sai hoặc không cập nhật
Để hiểu rõ vấn đề, chúng ta cần nhìn lại các mô hình mạng như Topology Ethernet công nghiệp và các cơ chế chống loop như STP/RSTP, MRP, ERPS hay Turbo Ring.
1. Vì sao lỗi topology lại làm SCADA bị treo?
Nhiều người khi gặp tình trạng SCADA bị treo thường nghĩ ngay đến lỗi phần mềm hoặc PLC. Tuy nhiên, trong thực tế triển khai, nguyên nhân phổ biến nhất lại nằm ở mạng Ethernet – cụ thể là thiết kế topology sai.
Để hiểu rõ vấn đề, cần nhìn vào cách SCADA hoạt động:
- Liên tục thu thập dữ liệu từ PLC (sensor, trạng thái máy)
- Gửi lệnh điều khiển xuống PLC
- Cập nhật real-time giao diện HMI/SCADA
Tất cả các hoạt động này đều phụ thuộc vào mạng Ethernet. Nếu mạng có vấn đề, SCADA sẽ không còn “nhìn thấy” hệ thống → dẫn đến hiện tượng treo.
1.1 Cơ chế “treo” thực sự là gì?
SCADA “treo” không có nghĩa là phần mềm bị crash, mà thường là:
- Không nhận được dữ liệu từ PLC
- Không gửi được lệnh điều khiển
- Dữ liệu hiển thị bị đứng (freeze)
- Alarm mất kết nối xuất hiện hàng loạt
→ Nói cách khác: SCADA vẫn chạy, nhưng mạng bên dưới đã bị tê liệt.
1.2 Các lỗi topology gây ra hiện tượng này
a) Loop mạng → Broadcast Storm → Nghẽn toàn hệ thống
Khi topology tạo thành vòng nhưng không có cơ chế chống loop (STP, MRP, ERPS, Turbo Ring):
- Gói broadcast (ví dụ ARP) sẽ chạy vòng vô hạn
- Mỗi switch lại nhân bản gói tin này ra tất cả các port
→ Chỉ trong vài giây:
- Băng thông bị chiếm 100%
- CPU switch đạt 100%
- Không còn chỗ cho dữ liệu SCADA truyền đi
Kết quả:
- PLC không gửi được dữ liệu
- SCADA không nhận được phản hồi
- Hệ thống “đóng băng” hoàn toàn
Hiểu đơn giản:
Giống như một con đường bị xe chạy vòng vô hạn → tắc nghẽn toàn bộ → xe cứu thương (dữ liệu SCADA) không thể đi qua.
b) Không có redundancy → Mất 1 điểm = mất toàn mạng
Nếu mạng thiết kế dạng chuỗi (daisy chain) hoặc không có đường dự phòng:
- Chỉ cần 1 sợi cáp đứt hoặc 1 switch mất nguồn
- Toàn bộ các thiết bị phía sau bị “cô lập”
Kết quả:
- SCADA mất kết nối với một phần hoặc toàn bộ hệ thống
- Dữ liệu không cập nhật
- Người vận hành thấy hệ thống “treo”
Trong thực tế, đây là lỗi rất phổ biến ở các hệ thống nhỏ nhưng mở rộng dần mà không thiết kế lại topology.
c) Switch quá tải → Delay và mất gói tin
Ngay cả khi không có loop hoàn toàn, topology không tối ưu vẫn có thể gây quá tải:
- Quá nhiều thiết bị đi qua một switch
- Lưu lượng broadcast/multicast không được kiểm soát
→ Switch sẽ:
- Xử lý chậm (delay tăng cao)
- Bỏ gói tin (packet loss)
Hậu quả với SCADA:
- Dữ liệu cập nhật chậm
- PLC timeout
- SCADA hiển thị giật, lag hoặc đứng
1.3 Chuỗi nguyên nhân → hệ quả (rất quan trọng)
Có thể tóm tắt toàn bộ vấn đề như sau:
- Sai topology → phát sinh loop / mất đường / quá tải
- → Mạng Ethernet bị nghẽn hoặc gián đoạn
- → PLC không giao tiếp được
- → SCADA mất dữ liệu
- → Người vận hành thấy hệ thống bị “treo”
1.4 Kết luận dễ hiểu
SCADA không thực sự “bị lỗi”, mà là:
MẠNG BỊ LỖI → SCADA MẤT KẾT NỐI → TRÔNG GIỐNG BỊ TREO
Vì vậy, khi gặp hiện tượng SCADA treo, bước đầu tiên cần kiểm tra không phải phần mềm, mà là:
- Topology mạng
- Cơ chế chống loop
- Thiết kế redundancy
→ Đây là tư duy quan trọng giúp tránh xử lý sai hướng trong thực tế.
2. Lỗi 1: Tạo loop nhưng không có cơ chế chống loop
Mô tả:
Khi triển khai thực tế, chúng ta đấu mạng dạng vòng để tăng redundancy, nhưng:
- Không bật STP/RSTP
- Không dùng MRP / ERPS / Turbo Ring
Hậu quả:
- Broadcast chạy vòng vô hạn
- Switch CPU 100%
- Toàn bộ mạng bị “đóng băng”
Ví dụ thực tế:
Một nhà máy đấu 5 switch thành vòng để “cho chắc”, nhưng không cấu hình gì. Khi hệ thống chạy:
- SCADA treo sau vài phút
- PLC mất kết nối liên tục
Cách khắc phục:
- Dùng RSTP (cơ bản)
- Hoặc tốt hơn: MRP, ERPS, Turbo Ring
3. Lỗi 2: Dùng Daisy Chain cho hệ thống quan trọng
Mô tả:
Thiết bị nối kiểu chuỗi:
PLC → Switch → Switch → Switch → HMI
Hậu quả:
- Chỉ cần 1 điểm lỗi → mất toàn bộ phía sau
- Không có redundancy
Ví dụ:
- Đứt cáp giữa switch 2 và switch 3
- Toàn bộ thiết bị phía sau mất kết nối
Cách khắc phục:
- Dùng Star topology nếu đơn giản
- Hoặc chuyển sang Ring topology có redundancy
4. Lỗi 3: Dùng RSTP cho hệ thống yêu cầu real-time
Mô tả:
Sử dụng RSTP trong hệ thống điều khiển thời gian thực.
Vấn đề:
- Recovery time: 1–3 giây
- Không deterministic
Hậu quả:
- PLC timeout
- SCADA alarm hàng loạt
- Dây chuyền có thể dừng
Giải pháp:
- Dùng MRP (PROFINET)
- Hoặc ERPS
- Hoặc Turbo Ring
5. Lỗi 4: Kết hợp sai nhiều giao thức redundancy
Mô tả:
- Một đoạn dùng RSTP
- Đoạn khác dùng Turbo Ring
- Không tách VLAN rõ ràng
Hậu quả:
- Xung đột điều khiển topology
- Loop “ẩn” rất khó debug
Giải pháp:
- Chọn 1 cơ chế chính
- Thiết kế rõ ràng theo từng layer mạng
6. Lỗi 5: Thiết kế ring nhưng không đúng cấu trúc
Mô tả:
- Ring bị “hở” (không đóng vòng)
- Hoặc có nhiều nhánh rẽ không kiểm soát
Hậu quả:
- Redundancy không hoạt động
- Mất link là mất mạng
Giải pháp:
- Đảm bảo ring đúng nghĩa (closed loop)
- Cấu hình đúng role (MRP Manager, Ring Master, RPL...)
7. Checklist thiết kế topology tránh treo SCADA
- ✔ Không bao giờ tạo loop mà không có cơ chế kiểm soát
- ✔ Luôn có redundancy cho hệ quan trọng
- ✔ Chọn đúng giao thức (MRP / ERPS / Turbo Ring)
- ✔ Không trộn lẫn nhiều cơ chế nếu không hiểu rõ
- ✔ Test failover trước khi vận hành
8. Kết luận
Phần lớn lỗi SCADA “treo” không đến từ phần mềm, mà đến từ thiết kế mạng sai ngay từ đầu.
Một topology đúng cần đảm bảo:
- Không có loop không kiểm soát
- Có redundancy phù hợp
- Phù hợp với yêu cầu thời gian thực
Khi hiểu rõ các cơ chế như STP/RSTP, MRP, ERPS và Turbo Ring, bạn có thể tránh được hầu hết các lỗi nghiêm trọng trong hệ thống công nghiệp.
