So sánh Modbus RTU, Modbus TCP và PROFIBUS trong truyền thông công nghiệp
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc lựa chọn giao thức truyền thông phù hợp đóng vai trò rất quan trọng để đảm bảo khả năng kết nối giữa PLC, cảm biến, thiết bị đo lường và hệ thống SCADA. Ba giao thức phổ biến nhất hiện nay là Modbus RTU, Modbus TCP và PROFIBUS.
Mỗi giao thức có đặc điểm riêng về tốc độ truyền, cấu trúc dữ liệu, khả năng mở rộng và ứng dụng thực tế. Việc hiểu rõ sự khác biệt giữa các giao thức này sẽ giúp kỹ sư tự động hóa lựa chọn giải pháp truyền thông phù hợp cho từng hệ thống.
Trong bài viết này, chúng ta sẽ phân tích chi tiết và so sánh Modbus RTU, Modbus TCP và PROFIBUS để thấy rõ ưu điểm, hạn chế và các trường hợp ứng dụng của từng giao thức.
1. Tổng quan về các giao thức truyền thông công nghiệp
Trong môi trường công nghiệp, các thiết bị điều khiển cần trao đổi dữ liệu liên tục để giám sát và điều khiển quá trình sản xuất. Các giao thức truyền thông giúp chuẩn hóa việc truyền dữ liệu giữa các thiết bị khác nhau.
Ba giao thức phổ biến được sử dụng nhiều trong các hệ thống tự động hóa bao gồm:
- Modbus RTU – giao thức truyền thông nối tiếp phổ biến
- Modbus TCP – phiên bản Modbus hoạt động trên mạng Ethernet
- PROFIBUS – giao thức truyền thông công nghiệp hiệu năng cao
Mặc dù đều được sử dụng để kết nối thiết bị công nghiệp, nhưng ba giao thức này có sự khác biệt đáng kể về kiến trúc hệ thống và hiệu năng truyền dữ liệu.
2. Modbus RTU là gì?
Modbus RTU là giao thức truyền thông công nghiệp được phát triển bởi hãng Modicon (nay thuộc Schneider Electric). Đây là một trong những giao thức phổ biến nhất trong các hệ thống tự động hóa.
Modbus RTU sử dụng phương thức truyền dữ liệu nối tiếp, thường hoạt động trên chuẩn vật lý RS-485. Trong mạng Modbus RTU, một thiết bị đóng vai trò Master sẽ điều khiển việc trao đổi dữ liệu với nhiều thiết bị Slave.
Đặc điểm của Modbus RTU
- Cấu trúc dữ liệu đơn giản
- Dễ triển khai trong hệ thống nhỏ và trung bình
- Hoạt động ổn định trong môi trường công nghiệp
- Được hỗ trợ bởi rất nhiều thiết bị hiện trường
Nhờ tính đơn giản và chi phí thấp, Modbus RTU thường được sử dụng trong các hệ thống đo lường, giám sát năng lượng và điều khiển thiết bị công nghiệp.
3. Modbus TCP là gì?
Modbus TCP là phiên bản mở rộng của Modbus hoạt động trên nền tảng mạng Ethernet. Thay vì sử dụng truyền thông nối tiếp, Modbus TCP truyền dữ liệu thông qua giao thức TCP/IP.
Nhờ sử dụng hạ tầng mạng Ethernet, Modbus TCP cho phép kết nối nhiều thiết bị hơn và đạt tốc độ truyền dữ liệu cao hơn so với Modbus RTU.
Ưu điểm của Modbus TCP
- Tốc độ truyền dữ liệu cao
- Dễ tích hợp với hệ thống mạng công nghiệp
- Khả năng mở rộng lớn
- Phù hợp với hệ thống SCADA và IIoT
Trong các nhà máy hiện đại, Modbus TCP thường được sử dụng để kết nối PLC, máy tính công nghiệp, hệ thống SCADA và các thiết bị IoT công nghiệp.
4. PROFIBUS là gì?
PROFIBUS (Process Field Bus) là giao thức truyền thông công nghiệp được phát triển bởi Siemens và tổ chức PROFIBUS & PROFINET International.
PROFIBUS được thiết kế để đáp ứng các yêu cầu truyền thông thời gian thực trong môi trường tự động hóa công nghiệp.
Phiên bản phổ biến nhất của giao thức này là PROFIBUS-DP, thường được sử dụng để kết nối PLC với các thiết bị ngoại vi như biến tần, module I/O và cảm biến.
Đặc điểm của PROFIBUS
- Tốc độ truyền dữ liệu cao
- Khả năng đồng bộ thời gian thực tốt
- Hỗ trợ chẩn đoán lỗi hệ thống
- Phù hợp với hệ thống tự động hóa quy mô lớn

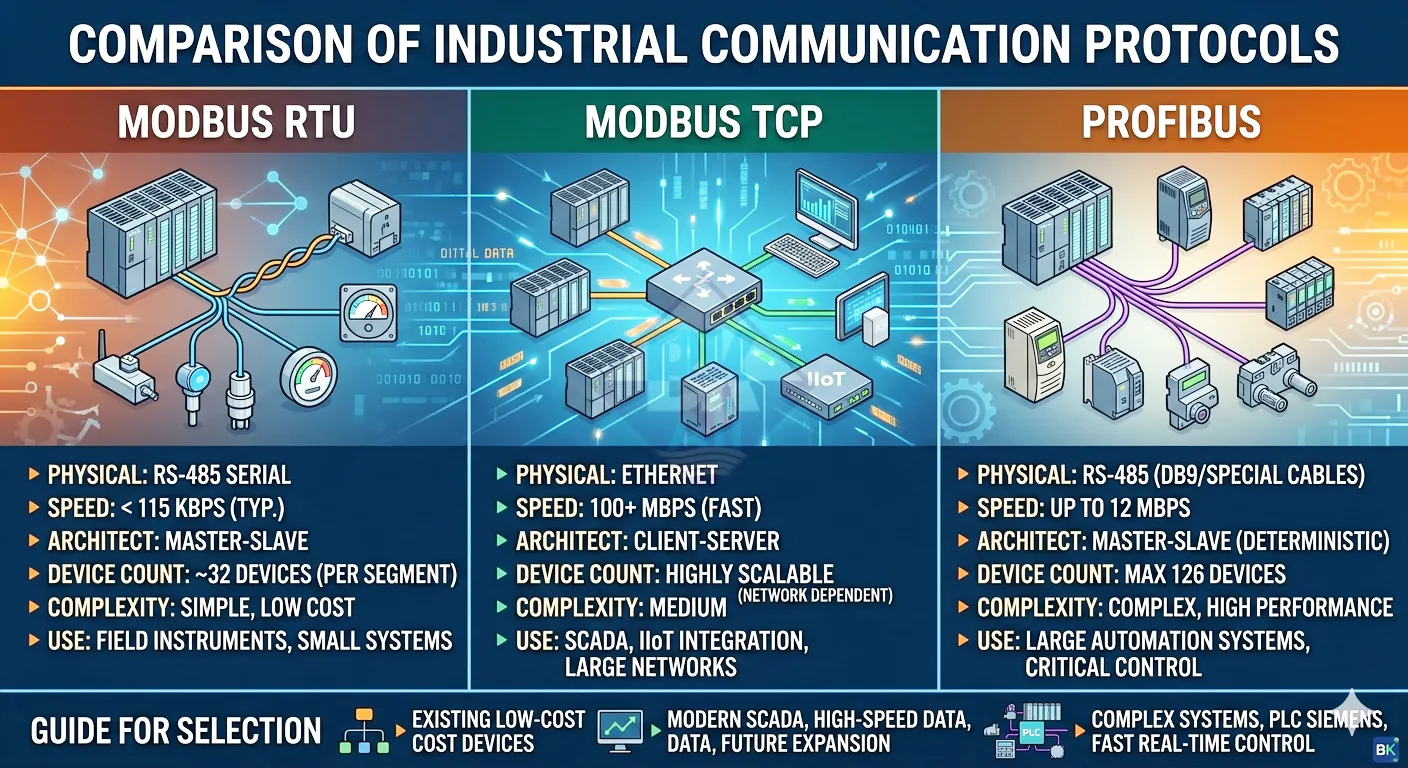

5. So sánh Modbus RTU, Modbus TCP và PROFIBUS
| Tiêu chí | Modbus RTU | Modbus TCP | PROFIBUS |
|---|---|---|---|
| Môi trường truyền | RS-485 | Ethernet | RS-485 |
| Tốc độ truyền | Thường dưới 115 kbps | 100 Mbps hoặc cao hơn | Lên đến 12 Mbps |
| Kiến trúc mạng | Master – Slave | Client – Server | Master – Slave |
| Số lượng thiết bị | Khoảng 32 thiết bị | Rất lớn (phụ thuộc mạng Ethernet) | Tối đa 126 thiết bị |
| Độ phức tạp | Đơn giản | Trung bình | Phức tạp hơn |
| Ứng dụng phổ biến | Đo lường, giám sát | SCADA, IIoT | Hệ thống tự động hóa lớn |
6. Khi nào nên sử dụng từng giao thức?
Trường hợp nên dùng Modbus RTU
- Hệ thống nhỏ và trung bình
- Thiết bị hiện trường hỗ trợ RS-485
- Yêu cầu chi phí triển khai thấp
Trường hợp nên dùng Modbus TCP
- Hệ thống SCADA hiện đại
- Kết nối qua mạng Ethernet
- Hệ thống cần mở rộng trong tương lai
Trường hợp nên dùng PROFIBUS
- Nhà máy tự động hóa quy mô lớn
- Yêu cầu đồng bộ thời gian thực
- Hệ thống PLC Siemens
7. Xu hướng truyền thông công nghiệp hiện nay
Trong các hệ thống công nghiệp hiện đại, xu hướng đang chuyển dần sang các giao thức truyền thông dựa trên mạng Ethernet công nghiệp như Modbus TCP, PROFINET hoặc EtherNet/IP.
Tuy nhiên, các giao thức truyền thông nối tiếp như Modbus RTU vẫn được sử dụng rộng rãi do số lượng thiết bị hiện trường rất lớn đang hoạt động trên nền tảng này.
Vì vậy, nhiều hệ thống hiện nay triển khai các giải pháp gateway chuyển đổi Modbus RTU sang Modbus TCP để tích hợp thiết bị cũ vào hệ thống SCADA hoặc IIoT.
8. Kết luận
Modbus RTU, Modbus TCP và PROFIBUS đều là những giao thức quan trọng trong truyền thông công nghiệp. Mỗi giao thức có ưu điểm riêng và phù hợp với những loại hệ thống khác nhau.
Modbus RTU nổi bật với sự đơn giản và chi phí thấp, Modbus TCP phù hợp với hệ thống Ethernet hiện đại, trong khi PROFIBUS thường được sử dụng trong các hệ thống tự động hóa quy mô lớn yêu cầu độ tin cậy cao.
Việc lựa chọn giao thức phù hợp sẽ giúp hệ thống tự động hóa hoạt động ổn định, dễ mở rộng và tối ưu chi phí đầu tư.
