Modbus RTU vs Modbus ASCII vs Modbus TCP: So sánh chi tiết các chuẩn truyền thông Modbus
Trong lĩnh vực tự động hóa công nghiệp, Modbus là một trong những giao thức truyền thông được sử dụng rộng rãi nhất để kết nối PLC, HMI, cảm biến, biến tần và hệ thống SCADA. Tuy nhiên, Modbus không chỉ có một dạng duy nhất mà tồn tại nhiều biến thể khác nhau, phổ biến nhất là Modbus RTU, Modbus ASCII và Modbus TCP.
Mỗi chuẩn Modbus có đặc điểm riêng về phương thức truyền dữ liệu, tốc độ truyền, cấu trúc khung dữ liệu và môi trường ứng dụng. Việc hiểu rõ sự khác biệt giữa ba chuẩn này giúp kỹ sư lựa chọn giải pháp truyền thông phù hợp khi thiết kế hệ thống công nghiệp.
Nếu bạn chưa quen với từng chuẩn Modbus, bạn có thể tham khảo thêm:
Tổng quan về các chuẩn Modbus
Ba chuẩn Modbus phổ biến hiện nay được phát triển nhằm phục vụ các môi trường truyền thông khác nhau trong công nghiệp.
- Modbus RTU: sử dụng truyền thông serial như RS-485 hoặc RS-232
- Modbus ASCII: cũng sử dụng serial nhưng dữ liệu được mã hóa dạng ASCII
- Modbus TCP: chạy trên mạng Ethernet công nghiệp
Trong các hệ thống hiện đại, Modbus RTU và Modbus TCP được sử dụng phổ biến nhất, trong khi Modbus ASCII thường xuất hiện trong các thiết bị công nghiệp đời cũ hoặc các ứng dụng cần debug dữ liệu dễ dàng.

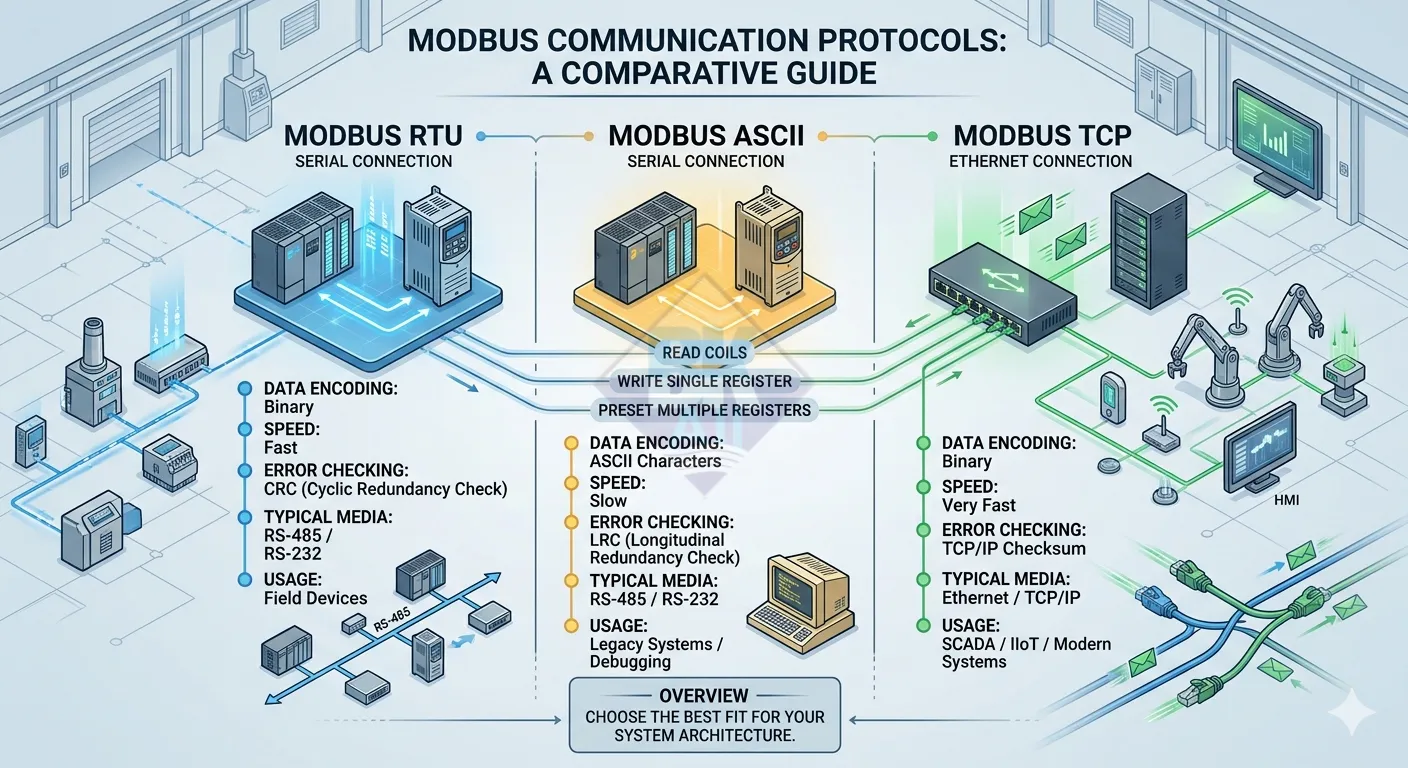

So sánh Modbus RTU vs Modbus ASCII vs Modbus TCP
| Tiêu chí | Modbus RTU | Modbus ASCII | Modbus TCP |
|---|---|---|---|
| Môi trường truyền thông | RS-232 / RS-485 | RS-232 / RS-485 | Ethernet |
| Cách mã hóa dữ liệu | Binary | ASCII | Binary |
| Tốc độ truyền | Nhanh | Chậm | Rất nhanh |
| Kiểm tra lỗi | CRC | LRC | Checksum TCP/IP |
| Mức độ phổ biến | Rất phổ biến | Ít phổ biến | Ngày càng phổ biến |
| Ứng dụng chính | Thiết bị hiện trường | Thiết bị đời cũ | SCADA / IIoT |
Modbus RTU
Modbus RTU là chuẩn Modbus được sử dụng phổ biến nhất trong các hệ thống truyền thông nối tiếp. Giao thức này truyền dữ liệu ở dạng nhị phân (binary), giúp tối ưu băng thông và tăng tốc độ truyền dữ liệu.
Modbus RTU thường được triển khai trên đường truyền RS-485, cho phép kết nối nhiều thiết bị trên cùng một bus truyền thông. Nhờ độ ổn định cao và cấu trúc đơn giản, Modbus RTU được sử dụng rộng rãi trong các hệ thống:
- PLC và biến tần
- đồng hồ đo điện
- module I/O từ xa
- thiết bị đo lường công nghiệp
Bạn có thể tìm hiểu chi tiết hơn tại bài viết Modbus RTU là gì.Modbus RTU là gì.
Modbus ASCII
Modbus ASCII cũng hoạt động trên truyền thông serial giống Modbus RTU, nhưng dữ liệu được mã hóa dưới dạng ký tự ASCII. Điều này giúp dữ liệu dễ đọc khi quan sát bằng terminal hoặc các công cụ giám sát serial.
Tuy nhiên, vì mỗi byte dữ liệu phải được chuyển thành hai ký tự ASCII nên tốc độ truyền chậm hơn so với Modbus RTU.
Ngày nay Modbus ASCII ít được sử dụng trong các hệ thống mới, nhưng vẫn tồn tại trong một số thiết bị công nghiệp đời cũ.
Bạn có thể đọc chi tiết hơn tại bài viết Modbus ASCII là gì.
Modbus TCP
Modbus TCP là phiên bản Modbus được phát triển để hoạt động trên mạng Ethernet. Thay vì sử dụng truyền thông serial, Modbus TCP truyền dữ liệu thông qua giao thức TCP/IP.
Ưu điểm của Modbus TCP bao gồm:
- tốc độ truyền dữ liệu cao
- dễ tích hợp với hệ thống IT
- khả năng kết nối mạng linh hoạt
- phù hợp với các hệ thống SCADA và IIoT
Nhờ những ưu điểm này, Modbus TCP đang trở thành chuẩn truyền thông phổ biến trong các nhà máy thông minh và hệ thống công nghiệp hiện đại.
Xem thêm tại bài viết Modbus TCP là gì.
Khi nào nên sử dụng từng chuẩn Modbus?
Việc lựa chọn chuẩn Modbus phụ thuộc vào kiến trúc hệ thống và yêu cầu truyền thông.
- Modbus RTU: phù hợp cho kết nối thiết bị hiện trường qua RS-485
- Modbus ASCII: phù hợp khi cần tương thích với thiết bị cũ
- Modbus TCP: phù hợp cho hệ thống SCADA và mạng Ethernet công nghiệp
Trong nhiều hệ thống hiện nay, kỹ sư thường sử dụng Modbus Gateway để kết nối thiết bị Modbus RTU hoặc ASCII vào mạng Modbus TCP nhằm tích hợp với hệ thống SCADA.
Kết luận
Modbus RTU, Modbus ASCII và Modbus TCP đều thuộc cùng hệ sinh thái giao thức Modbus nhưng được thiết kế cho các môi trường truyền thông khác nhau. Trong đó Modbus RTU vẫn là chuẩn phổ biến nhất ở tầng thiết bị hiện trường, trong khi Modbus TCP đang ngày càng được sử dụng rộng rãi trong các hệ thống Ethernet công nghiệp.
Việc hiểu rõ sự khác biệt giữa các chuẩn Modbus giúp kỹ sư lựa chọn kiến trúc truyền thông phù hợp và đảm bảo khả năng tích hợp giữa các thiết bị trong hệ thống tự động hóa.
