HD67908-5-A1 – Bộ chuyển đổi Modbus RTU Slave sang HART Master: Phân tích chi tiết từ A–Z

Trong các nhà máy hiện đại, việc kết nối giữa thiết bị đo lường hiện trường và hệ thống điều khiển trung tâm luôn là một bài toán quan trọng. Hôm nay, BKAII sẽ giới thiệu tới các bạn bộ chuyển đổi giao thức HD67908-5-A1 được thiết kế nhằm giải quyết khoảng cách giữa thiết bị HART và hệ thống Modbus RTU, giúp tích hợp nhanh chóng mà không cần thay đổi cấu trúc hệ thống cũ. Bộ chuyển đổi HD67908-5-A1 của hãng ADFweb - Ý hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam.

1. Tổng quan về giao thức Modbus RTU Slave và HART Master

1.1. Modbus RTU Slave là gì?

Modbus RTU là giao thức truyền thông nối tiếp phổ biến nhất trong công nghiệp, hoạt động chủ yếu trên RS-485. Mô hình hoạt động theo nguyên lý Master – Slave:

Master: thường là PLC hoặc máy tính SCADA.
Slave: là thiết bị ngoại vi, chỉ trả lời khi Master hỏi.

Thiết bị đóng vai trò Modbus RTU Slave sẽ không tự động gửi dữ liệu, mà chờ lệnh đọc/ghi từ PLC.

1.2. HART Master là gì?

HART (Highway Addressable Remote Transducer) là giao thức đặc biệt vì nó truyền được:

Tín hiệu analog 4–20mA (tín hiệu đo chính)
Dữ liệu số (digital) trên cùng đường dây

Thiết bị đóng vai trò HART Master có nhiệm vụ:

Gửi lệnh hỏi thiết bị HART
Đọc thông số quá trình (áp suất, nhiệt độ, lưu lượng…)
Đọc thông tin chẩn đoán như lỗi cảm biến, trạng thái thiết bị

2. Vì sao cần chuyển đổi giữa Modbus RTU và HART?

Trong thực tế nhà máy, vấn đề thường gặp là:

PLC chỉ hỗ trợ Modbus RTU
Thiết bị đo hiện trường lại dùng chuẩn HART
Muốn khai thác dữ liệu chẩn đoán từ cảm biến HART

Nếu không có bộ chuyển đổi, hệ thống sẽ không thể:

Đọc được dữ liệu số từ thiết bị HART
Biết được tình trạng lỗi, cảnh báo, độ bám bẩn cảm biến
Quản lý thiết bị từ trung tâm điều khiển

Đây chính là lý do bộ chuyển đổi như HD67908-5-A1 ra đời.

3. Giới thiệu chi tiết về HD67908-5-A1

HD67908-5-A1 là thiết bị gateway công nghiệp chuyên dụng hãng Adfweb có nhiệm vụ:

Hoạt động như HART Master phía thiết bị trường
Hoạt động như Modbus RTU Slave phía PLC/SCADA
Tự động ánh xạ dữ liệu HART sang thanh ghi Modbus

Tính năng nổi bật

Cổng RS-485 cho Modbus RTU
Hỗ trợ nhiều thiết bị HART trên cùng mạng
Đèn LED hiển thị trạng thái nguồn, truyền thông
Cấu hình dễ dàng thông qua phần mềm
Lắp đặt DIN-Rail tiêu chuẩn công nghiệp

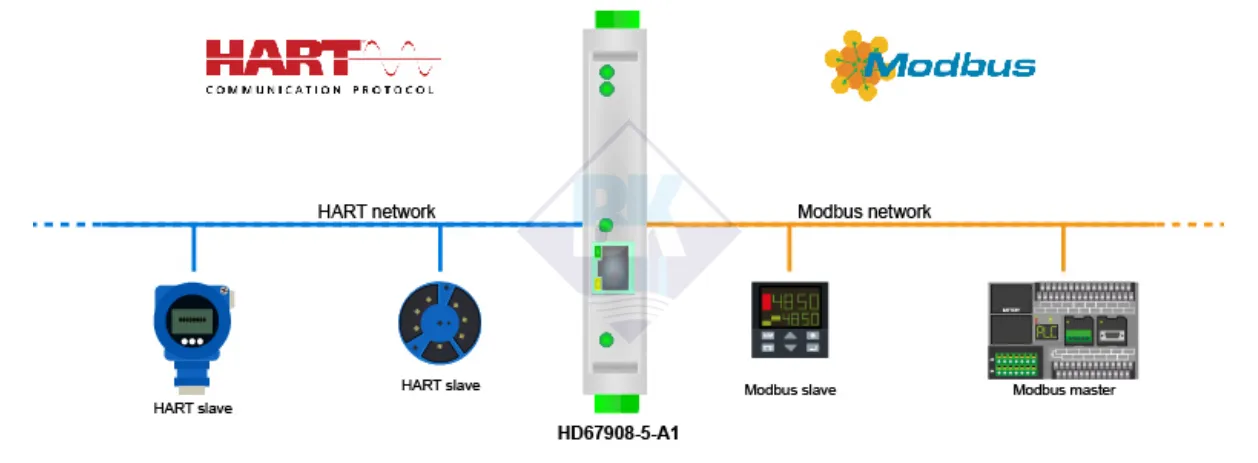

4. Phân tích nguyên lý hoạt động theo sơ đồ

4.1. Cấu trúc tổng thể của hệ thống

Bên trái: Mạng thiết bị HART (cảm biến, transmitter…)
Ở giữa: Bộ chuyển đổi HD67908-5-A1
Bên phải: Hệ thống Modbus gồm PLC và HMI

4.2. Vai trò từng thành phần trong mô hình

Thiết bị HART (Slave): Đo lường và gửi dữ liệu số + analog
HD67908-5-A1: Trung tâm xử lý, chuyển đổi giao thức
PLC/HMI: Đọc dữ liệu từ Modbus để hiển thị và điều khiển

4.3. Vai trò chi tiết của HD67908-5-A1

Thiết bị này thực hiện 4 nhiệm vụ chính:

Gửi lệnh HART đến cảm biến
Nhận dữ liệu số từ thiết bị HART
Chuyển đổi dữ liệu sang dạng thanh ghi Modbus
Chờ PLC đọc dữ liệu thông qua Modbus RTU

4.4. Luồng dữ liệu trong hệ thống

Cảm biến HART đo giá trị thực tế
HD67908-5-A1 truy vấn cảm biến định kỳ
Dữ liệu được ánh xạ vào vùng thanh ghi Modbus
PLC đọc dữ liệu → Hiển thị lên HMI/SCADA

5. Câu hỏi thường gặp (FAQ)

❓HD67908-5-A1 có thể kết nối bao nhiêu thiết bị HART?

👉Tùy cấu hình hệ thống, thiết bị có thể quản lý nhiều node HART trên cùng mạng.

❓PLC có cần phần mềm đặc biệt không?

👉Không. PLC chỉ cần hỗ trợ Modbus RTU là có thể giao tiếp.

❓Có cần thay đổi dây tín hiệu cũ không?

👉Không. Thiết bị hoạt động trên hạ tầng hiện hữu, không cần thay dây.

Kết luận

HD67908-5-A1 là giải pháp lý tưởng giúp kết nối thế giới HART với hệ thống Modbus một cách nhanh chóng, ổn định và tiết kiệm chi phí nâng cấp hệ thống. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp liên quan, xin vui lòng liên hệ với BKAII để được hỗ trợ và tư vấn miễn phí nhé!
