HD67909-A1: Bộ chuyển đổi Modbus TCP Slave / HART Master – Giải pháp tích hợp cảm biến HART vào hệ thống điều khiển hiện đại

1. Giới thiệu về giao thức Modbus TCP Slave và HART Master

1.1. Modbus TCP Slave là gì?

Modbus TCP là phiên bản mở rộng của giao thức Modbus dựa trên nền Ethernet. Một thiết bị Modbus TCP Slave sẽ chờ yêu cầu từ Modbus TCP Master (PLC, SCADA, DCS...) và trả dữ liệu khi được đọc hoặc ghi.

Ứng dụng phổ biến:

Kết nối PLC – SCADA trong các nhà máy.
Giám sát thiết bị đo lường và điều khiển từ xa.
Tích hợp dữ liệu vào hệ thống MES/IIoT.

1.2. HART Master là gì?

HART (Highway Addressable Remote Transducer) là giao thức truyền thông lai giữa tín hiệu analog 4–20mA và dữ liệu số FSK. Một HART Master đóng vai trò điều khiển, thăm dò và đọc dữ liệu từ các cảm biến HART Slave như cảm biến áp suất, mức, lưu lượng, nhiệt độ…

Ứng dụng của HART:

Đo lường quá trình (Process Instrumentation).
Giám sát cảm biến thông minh (Smart Sensor).
Cấu hình và chẩn đoán thiết bị tại hiện trường.

2. Tại sao cần chuyển đổi giữa Modbus TCP và HART?

Trong nhiều nhà máy, cảm biến hiện trường vẫn chủ yếu dùng HART, trong khi hệ thống điều khiển lại chuyển sang nền tảng Ethernet như PLC/SCADA sử dụng Modbus TCP. Vấn đề xuất hiện:

PLC không giao tiếp trực tiếp được với cảm biến HART.
Dữ liệu HART dạng số (PV/SV/TV/QV, Diagnostics) không thể truyền lên hệ thống điều khiển.
Đội kỹ thuật khó theo dõi tình trạng cảm biến từ phòng điều khiển.

Do đó cần một bộ chuyển đổi HART ↔ Modbus TCP để:

Tích hợp cảm biến HART vào PLC (Siemens, Schneider, Delta…).
Đưa dữ liệu cảm biến lên SCADA.
Cho phép giám sát, cấu hình, diagnostics từ xa.

3. Giới thiệu sản phẩm HD67909-A1: Modbus TCP Slave / HART Master – Converter

HD67909-A1 của hãng ADFweb – Italy, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67909-A1 là thiết bị chuyên dụng để chuyển đổi giao thức giữa:

HART Master ↔ đọc dữ liệu từ nhiều thiết bị HART.
Modbus TCP Slave ↔ cung cấp dữ liệu HART cho PLC/SCADA thông qua Ethernet.

Chức năng chính:

Đóng vai trò HART Master cho tối đa nhiều thiết bị HART Slave.
Xuất dữ liệu ra dạng Modbus TCP Registers/Coils.
Hỗ trợ đọc PV/SV/TV/QV, diagnostics, trạng thái thiết bị.
Cấu hình đơn giản qua phần mềm miễn phí.

Tính năng nổi bật:

Kết nối Ethernet 10/100 Mbps.
Hỗ trợ nhiều biến quá trình HART (Process Variables).
Tự động quét thiết bị HART.
Dễ tích hợp vào mọi hệ thống PLC hỗ trợ Modbus TCP.

4. Phân tích nguyên lý hoạt động dựa trên sơ đồ

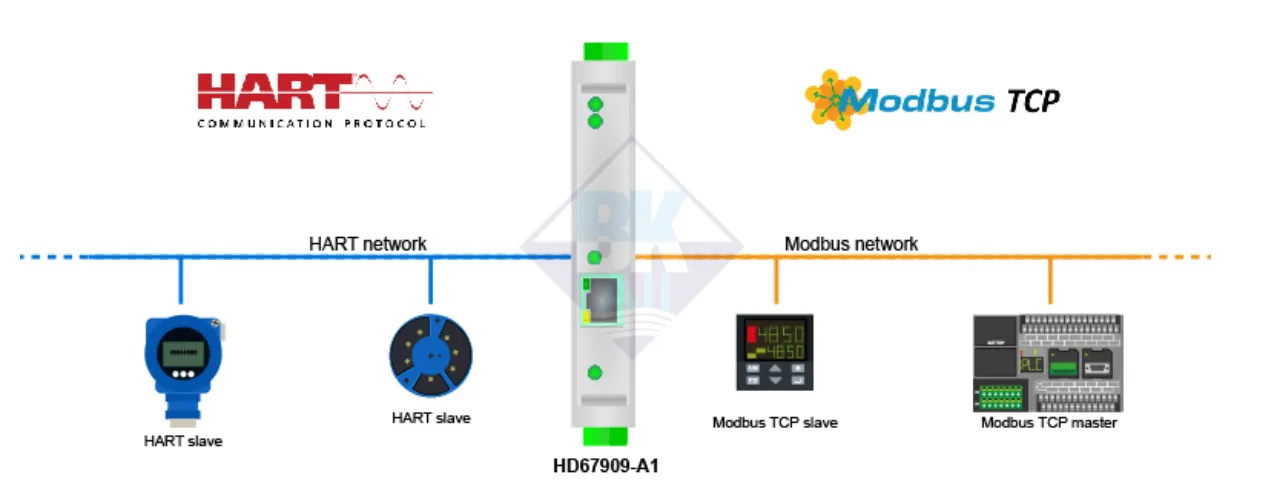

4.1. Sơ đồ tổng quan

Sơ đồ mô tả mối liên kết giữa:

Mạng HART bên trái – nơi có các cảm biến HART Slave.
Thiết bị HD67909-A1 ở trung tâm – làm nhiệm vụ chuyển đổi giao thức.
Mạng Modbus TCP bên phải – kết nối PLC hoặc SCADA.

4.2. Vai trò từng thiết bị

Cảm biến HART Slave

Gửi dữ liệu đo lường theo chuẩn 4–20mA + FSK số.
Chỉ giao tiếp khi có Master thăm dò.

HD67909-A1 – Thiết bị trung tâm

Đóng vai HART Master để đọc dữ liệu số từ cảm biến.
Đóng vai Modbus TCP Slave, cho phép PLC đọc dữ liệu qua Ethernet.
Chuyển đổi 100% tự động, không cần lập trình phức tạp.

PLC/SCADA – Modbus TCP Master

Là bên yêu cầu dữ liệu (polling).
Đọc giá trị PV, trạng thái, cảnh báo... từ HD67909-A1.

4.3. Luồng chảy dữ liệu

Bước 1: Từ cảm biến HART → HD67909-A1

HD67909-A1 gửi lệnh HART Master để truy vấn cảm biến.
Cảm biến trả dữ liệu dạng số (PV, diagnostics...).

Bước 2: Chuẩn hóa dữ liệu bên trong HD67909-A1

Thiết bị chuyển dữ liệu sang dạng Modbus Registers.
Mỗi biến HART tương ứng địa chỉ thanh ghi Modbus.

Bước 3: Từ HD67909-A1 → PLC/SCADA qua Modbus TCP

PLC (Modbus TCP Master) gửi lệnh đọc.
HD67909-A1 trả về các thanh ghi chứa giá trị HART.

Kết quả:

PLC/SCADA hoàn toàn đọc được dữ liệu cảm biến HART theo chuẩn Modbus TCP.
Không cần module HART riêng cho PLC.

5. FAQ – Câu hỏi thường gặp

1. HD67909-A1 có cần nguồn ngoài không?

Có. Thiết bị sử dụng nguồn 8..24V AC; 12..35V DC.

2. Một thiết bị hỗ trợ bao nhiêu cảm biến HART?

Tối đa tùy thuộc chế độ multi-drop HART; thường là từ 1–15 thiết bị.

3. PLC Siemens, Schneider có đọc được không?

Có. Chỉ cần PLC hỗ trợ Modbus TCP Master là đọc được ngay.

4. Có thể cấu hình biến HART nào sẽ map vào thanh ghi Modbus không?

Có. Phần mềm cấu hình cho phép tùy chọn và gán địa chỉ tùy ý.

5. Thiết bị có đồng thời hỗ trợ 4–20mA analog không?

Không. HD67909-A1 chỉ đọc dữ liệu HART dạng số.
