HD67838-B2: Bộ chuyển đổi DALI / DMX – Giải pháp kết nối chiếu sáng thông minh

1. Giới thiệu về giao thức DALI và giao thức DMX

DALI (Digital Addressable Lighting Interface) là giao thức truyền thông chuẩn hóa theo IEC 62386, được thiết kế dành riêng cho hệ thống điều khiển chiếu sáng trong các tòa nhà thông minh. Mỗi thiết bị DALI có thể được địa chỉ hóa riêng biệt, cho phép điều chỉnh độ sáng, trạng thái bật/tắt, hoặc thiết lập nhóm chiếu sáng linh hoạt. DALI hoạt động trên nguyên tắc truyền dữ liệu hai chiều qua đường bus hai dây, tốc độ truyền thấp (~1200 bps), nhưng đảm bảo tính ổn định, dễ cài đặt và bảo trì.

DMX (Digital Multiplex, hay DMX512) là giao thức truyền thông tiêu chuẩn trong lĩnh vực sân khấu, ánh sáng sự kiện và chiếu sáng mỹ thuật. Nó cho phép điều khiển đồng thời nhiều thiết bị chiếu sáng, đèn LED, moving head… thông qua tín hiệu số tốc độ cao (250 kbps). DMX thiên về truyền dữ liệu một chiều với độ phản hồi nhanh, phù hợp các ứng dụng yêu cầu thay đổi hiệu ứng ánh sáng tức thời.

Ứng dụng thực tế: DALI thường xuất hiện trong hệ thống tòa nhà, văn phòng, trung tâm thương mại, còn DMX phổ biến trong nhà hát, sân khấu, khách sạn cao cấp. Hai giao thức này phục vụ mục tiêu chiếu sáng khác nhau, tuy nhiên ngày càng có nhu cầu tích hợp giữa hai hệ thống để đạt hiệu quả quản lý tổng thể.

2. Tại sao cần chuyển đổi giữa DALI và DMX?

Trong nhiều công trình hiện đại, hệ thống chiếu sáng kiến trúc và trang trí nghệ thuật thường tồn tại song song. Kỹ sư thiết kế cần một giải pháp trung gian để đồng bộ điều khiển giữa các vùng chiếu sáng DALI (tự động, ổn định) và các vùng DMX (hiệu ứng động, phản hồi nhanh).

Bộ chuyển đổi DALI / DMX giúp:

  • Đồng bộ hóa lệnh điều khiển chiếu sáng từ trung tâm DALI sang hệ thống đèn DMX.
  • Cho phép bộ điều khiển sân khấu DMX điều khiển thiết bị DALI khi cần phối hợp hiệu ứng.
  • Giảm chi phí triển khai khi không cần thay thế toàn bộ hệ thống cũ.
  • Tăng tính linh hoạt – hệ thống chiếu sáng có thể phục vụ cả chiếu sáng dân dụng lẫn nghệ thuật.

3. Giới thiệu sản phẩm HD67838-B2: DALI / DMX - Converter

HD67838-B2 là bộ chuyển đổi công nghiệp của hãng ADFweb (Italy), hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67838-B2 cho phép giao tiếp song phương giữa hai giao thức DALI và DMX512. Thiết bị đóng vai trò như một cầu nối thông minh giúp các bộ điều khiển, cảm biến và driver chiếu sáng sử dụng DALI có thể trao đổi dữ liệu với thiết bị DMX một cách minh bạch.

Tính năng nổi bật:

  • Hỗ trợ đầy đủ chuẩn DALI IEC 62386 và DMX512-A.
  • Cấu hình dễ dàng qua phần mềm ADF Configurator.
  • Hỗ trợ tới 64 thiết bị DALI và 512 kênh DMX (Theo chuẩn DMX512 mỗi universe tối đa 512 kênh)
  • Tự động ánh xạ địa chỉ DALI sang DMX hoặc ngược lại.
  • Có thể hoạt động độc lập (standalone) hoặc tích hợp vào hệ thống điều khiển trung tâm.
  • Nguồn cấp: 8…24V DC, lắp DIN rail, thích hợp môi trường công nghiệp.

4. Phân tích nguyên lý hoạt động của sơ đồ kết nối

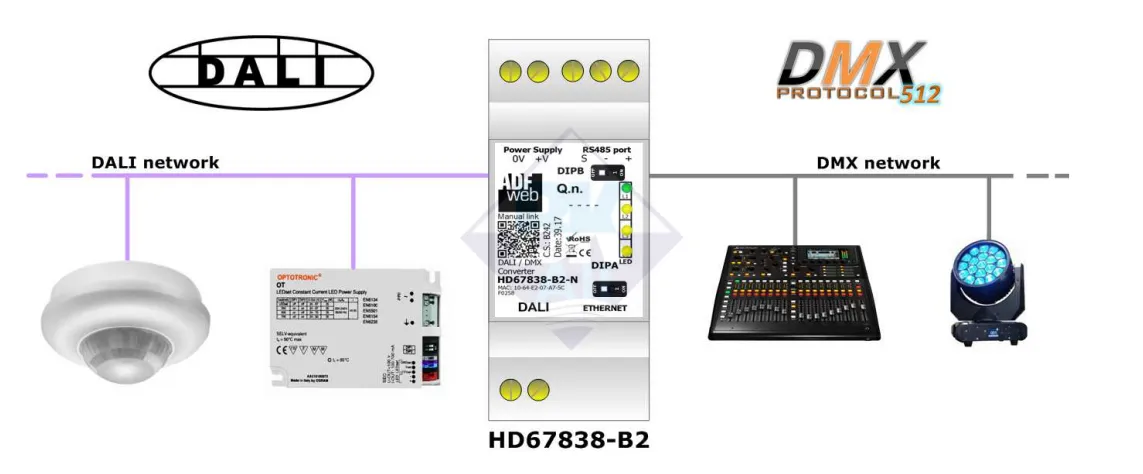

4.1 Sơ đồ nguyên lý và vai trò thiết bị

Trong mô hình, ta có hai mạng riêng biệt:

  • Mạng DALI: gồm cảm biến (như cảm biến chuyển động), driver LED (OPTOTRONIC®) và thiết bị trung tâm DALI.
  • Mạng DMX: gồm bàn điều khiển ánh sáng (Lighting Console) và các đèn sân khấu/đèn RGB chuyên dụng.

Bộ HD67838-B2 được đặt ở giữa hai mạng, đóng vai trò gateway chuyển đổi tín hiệu từ DALI sang DMX và ngược lại. Nó nhận dữ liệu DALI (ví dụ mức sáng, tín hiệu từ cảm biến) rồi ánh xạ sang kênh DMX tương ứng, cho phép điều khiển hiệu ứng ánh sáng DMX theo trạng thái môi trường hoặc lịch lập trình từ DALI.

4.2 Luồng chảy dữ liệu

Bước 1: Cảm biến DALI phát hiện chuyển động hoặc thay đổi ánh sáng môi trường, gửi dữ liệu qua bus DALI.

Bước 2: HD67838-B2 nhận tín hiệu, chuyển đổi sang khung dữ liệu DMX tương ứng (theo cấu hình ánh xạ địa chỉ).

Bước 3: Bộ điều khiển hoặc thiết bị đèn DMX nhận dữ liệu, thay đổi độ sáng/màu sắc theo yêu cầu.

Bước 4: Ngược lại, nếu hệ thống DMX phát lệnh, HD67838-B2 có thể phản hồi hoặc điều chỉnh thiết bị DALI tương ứng, tạo nên một chu trình điều khiển song phương thống nhất.

5. Câu hỏi thường gặp (FAQ)

❓ HD67838-B2 có thể hoạt động độc lập mà không cần máy tính không?
✅ Có. Sau khi cấu hình xong, thiết bị có thể hoạt động độc lập, tự động chuyển đổi giữa DALI và DMX.

❓ Có thể kết nối nhiều bộ HD67838-B2 trên cùng mạng không?
✅ Có thể. Mỗi bộ sẽ đảm nhiệm một vùng chiếu sáng riêng và được cấu hình địa chỉ riêng biệt.

❓ Thiết bị có hỗ trợ DALI-2 không?
✅ Có. Phiên bản HD67838-B2 tương thích với chuẩn DALI-2 mới, hỗ trợ mở rộng tính năng cảm biến và nhóm chiếu sáng thông minh.

❓ Khi mất nguồn hoặc reset, cấu hình có bị mất không?
✅ Không. Các thông số cấu hình được lưu trữ trong bộ nhớ flash của thiết bị.

Kết luận: HD67838-B2 là giải pháp linh hoạt và hiệu quả để tích hợp hai hệ thống chiếu sáng có triết lý hoạt động khác nhau – DALI và DMX. Thiết bị giúp tối ưu hóa chi phí, đồng thời mở ra khả năng điều khiển chiếu sáng thông minh, đồng bộ và tiết kiệm năng lượng trong các công trình hiện đại. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp xin vui lòng liên hệ BKAII để được hỗ trợ và tư vấn!
