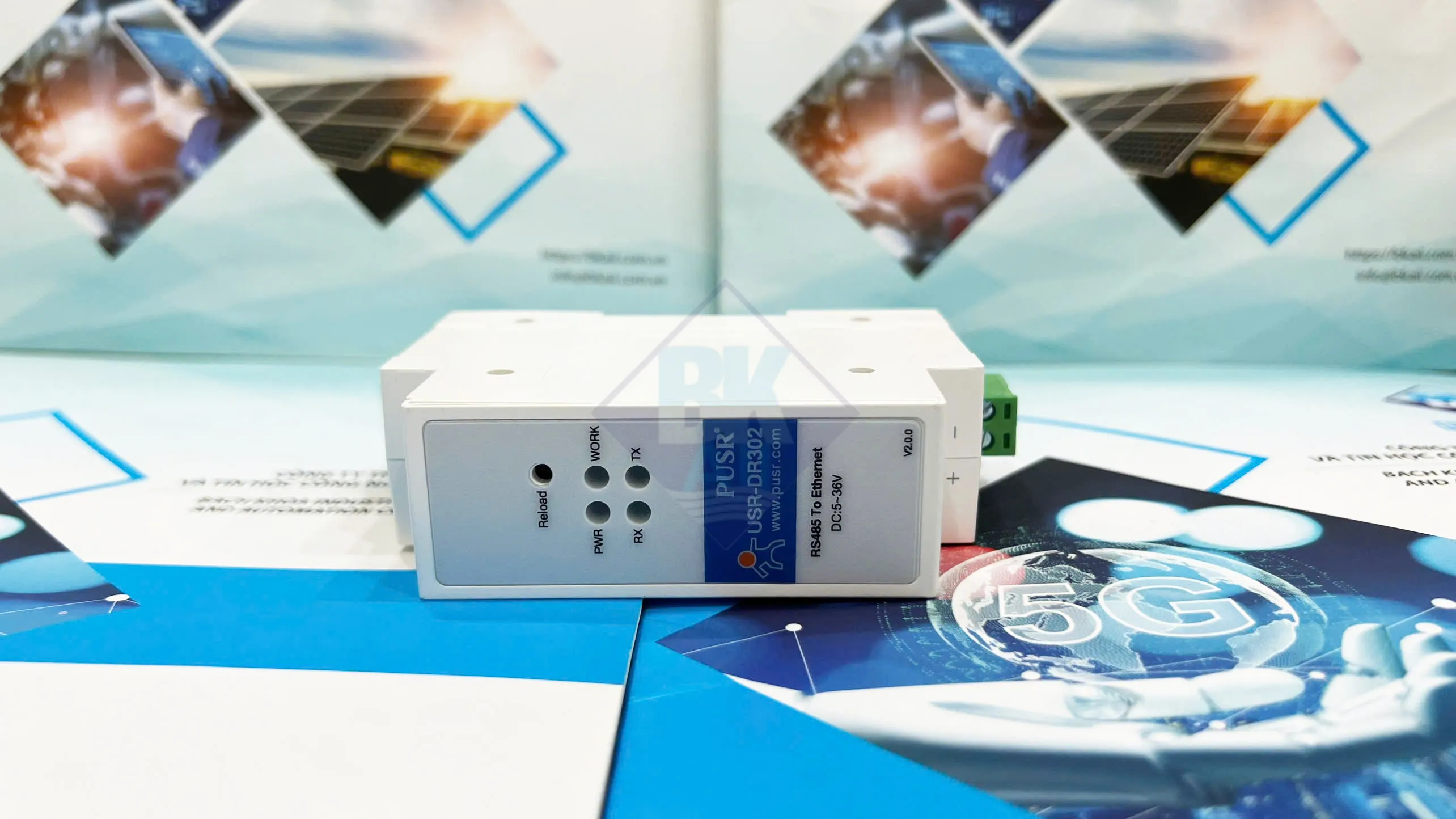

USR-DR302 Modbus Gateway DIN-Rail – Giải pháp chuyển đổi Modbus RTU sang Modbus TCP
USR-DR302 là Modbus Gateway DIN-rail cho phép chuyển đổi giao thức từ RS-485 sang Ethernet. Thiết bị được thiết kế để chuyển đổi Modbus RTU sang Modbus TCP/IP, giúp tích hợp các thiết bị Modbus truyền thống vào hệ thống hệ thống SCADA hoặc các nền tảng quản lý công nghiệp hiện đại.
Trong nhiều nhà máy, thiết bị hiện trường vẫn sử dụng giao tiếp RS-485. Khi triển khai hệ thống Ethernet công nghiệp, Modbus Gateway đóng vai trò cầu nối giúp các thiết bị này giao tiếp với hệ thống mạng hiện đại. Bạn có thể tìm hiểu chi tiết hơn trong bài viết Modbus gateway là gì? Khái niệm, đặc điểm và ứng dụng .
Tại sao cần Gateway Modbus trong hệ thống công nghiệp?
Trong nhiều hệ thống tự động hóa, các thiết bị như đồng hồ đo điện, cảm biến hoặc PLC cũ thường sử dụng Modbus RTU trên nền RS-485. Tuy nhiên các hệ thống SCADA hoặc phần mềm giám sát hiện đại lại sử dụng Modbus TCP trên mạng Ethernet.
Sự khác biệt về chuẩn truyền thông khiến các thiết bị này không thể giao tiếp trực tiếp với nhau. Lúc này, một Modbus Gateway như USR-DR302 sẽ thực hiện nhiệm vụ chuyển đổi giao thức giữa hai chuẩn truyền thông.
Nguyên lý hoạt động của USR-DR302
- Thu thập dữ liệu Modbus RTU Thiết bị kết nối với cảm biến, đồng hồ đo hoặc PLC thông qua chuẩn RS-485.
- Chuyển đổi giao thức Gateway chuyển đổi các frame dữ liệu Modbus RTU sang Modbus TCP.
- Truyền dữ liệu qua Ethernet Các gói tin Modbus TCP được gửi lên hệ thống SCADA hoặc máy chủ giám sát.
Sơ đồ kết nối Modbus Gateway USR-DR302
[Thiết bị hiện trường]
(Cảm biến / Đồng hồ / PLC Modbus RTU)
|
RS-485
|
+---------------+
| USR-DR302 |
| Modbus Gateway|
+---------------+
|
Ethernet TCP/IP
|
+-----------+
| SCADA |
| Server |
+-----------+
Trong mô hình này, USR-DR302 đóng vai trò chuyển đổi giao thức giữa hệ thống RS-485 truyền thống và mạng Ethernet công nghiệp.
Ứng dụng thực tế
1. Nhà máy năng lượng
Trong các trạm biến áp hoặc hệ thống điện mặt trời, nhiều thiết bị giám sát công suất chỉ hỗ trợ Modbus RTU. Gateway USR-DR302 cho phép tập trung dữ liệu về hệ thống SCADA để hiển thị biểu đồ, cảnh báo và phân tích dữ liệu theo thời gian thực.
2. Nhà máy sản xuất
Trong các dây chuyền sản xuất, gateway giúp thu thập dữ liệu từ đồng hồ nhiệt độ, áp suất hoặc PLC sử dụng RS-485 và truyền dữ liệu lên hệ thống MES hoặc SCADA để phân tích hiệu suất sản xuất.
3. Hệ thống BMS tòa nhà
Trong hệ thống quản lý tòa nhà, nhiều thiết bị như đồng hồ điện, điều hòa hoặc hệ thống chiếu sáng sử dụng Modbus RTU. Gateway giúp đưa dữ liệu lên hệ thống BMS trung tâm để quản lý và điều khiển từ xa.
Ưu điểm của Modbus Gateway USR-DR302
- Chuyển đổi Modbus RTU sang Modbus TCP nhanh chóng
- Thiết kế DIN-rail phù hợp tủ điện công nghiệp
- Triển khai đơn giản
- Hoạt động ổn định 24/7
Kết luận
USR-DR302 là giải pháp hiệu quả để tích hợp các thiết bị RS-485 truyền thống vào hệ thống Ethernet công nghiệp. Thiết bị giúp doanh nghiệp nâng cấp hệ thống Modbus RTU hiện có lên nền tảng Modbus TCP và SCADA hiện đại mà không cần thay thế toàn bộ thiết bị.
Câu hỏi thường gặp về Modbus Gateway
Modbus Gateway là gì?
Modbus Gateway là thiết bị dùng để chuyển đổi giao thức truyền thông giữa các chuẩn Modbus khác nhau, phổ biến nhất là Modbus RTU (RS-485) sang Modbus TCP (Ethernet). Thiết bị giúp các hệ thống SCADA hoặc mạng Ethernet công nghiệp có thể giao tiếp với các thiết bị Modbus RTU truyền thống.
USR-DR302 có hỗ trợ chuyển đổi Modbus RTU sang Modbus TCP không?
Có. USR-DR302 là gateway cho phép chuyển đổi dữ liệu từ thiết bị Modbus RTU kết nối qua RS-485 sang Modbus TCP/IP trên mạng Ethernet. Nhờ đó các PLC, SCADA hoặc máy chủ giám sát có thể truy cập dữ liệu từ thiết bị hiện trường.
Khi nào cần sử dụng Modbus Gateway?
Modbus Gateway thường được sử dụng khi hệ thống có sự khác biệt về chuẩn truyền thông, ví dụ khi cần kết nối thiết bị Modbus RTU cũ vào hệ thống SCADA sử dụng mạng Ethernet. Thiết bị gateway sẽ đóng vai trò cầu nối giúp hai hệ thống này giao tiếp với nhau.
Modbus Gateway có thể kết nối bao nhiêu thiết bị?
Số lượng thiết bị phụ thuộc vào cấu hình của gateway và kiến trúc mạng RS-485. Trong mạng Modbus RTU tiêu chuẩn, có thể kết nối tối đa khoảng 32 thiết bị trên một đường bus, và gateway sẽ đóng vai trò trung gian giữa mạng RS-485 và hệ thống Modbus TCP.
Modbus RTU và Modbus TCP khác nhau như thế nào?
Modbus RTU hoạt động trên giao tiếp nối tiếp như RS-485, trong khi Modbus TCP sử dụng mạng Ethernet và giao thức TCP/IP. Modbus TCP có tốc độ truyền dữ liệu nhanh hơn và dễ tích hợp vào hệ thống mạng công nghiệp hiện đại.
