PT16DI vs PT16DIB — Module 16 Ngõ Vào Số cách ly (Procon, Úc)

Hai module PT16DI và PT16DIB đều là giải pháp input 16 kênh cách ly chất lượng cao của Procon — thiết kế cho hệ thống PLC/SCADA công nghiệp.Hôm nay BKAII sẽ cùng các bạn tìm hiểu rõ tính năng, khác biệt quan trọng và khuyến nghị chọn lựa để tối ưu chi phí vận hành và tính năng hệ thống.

Tổng quan nhanh

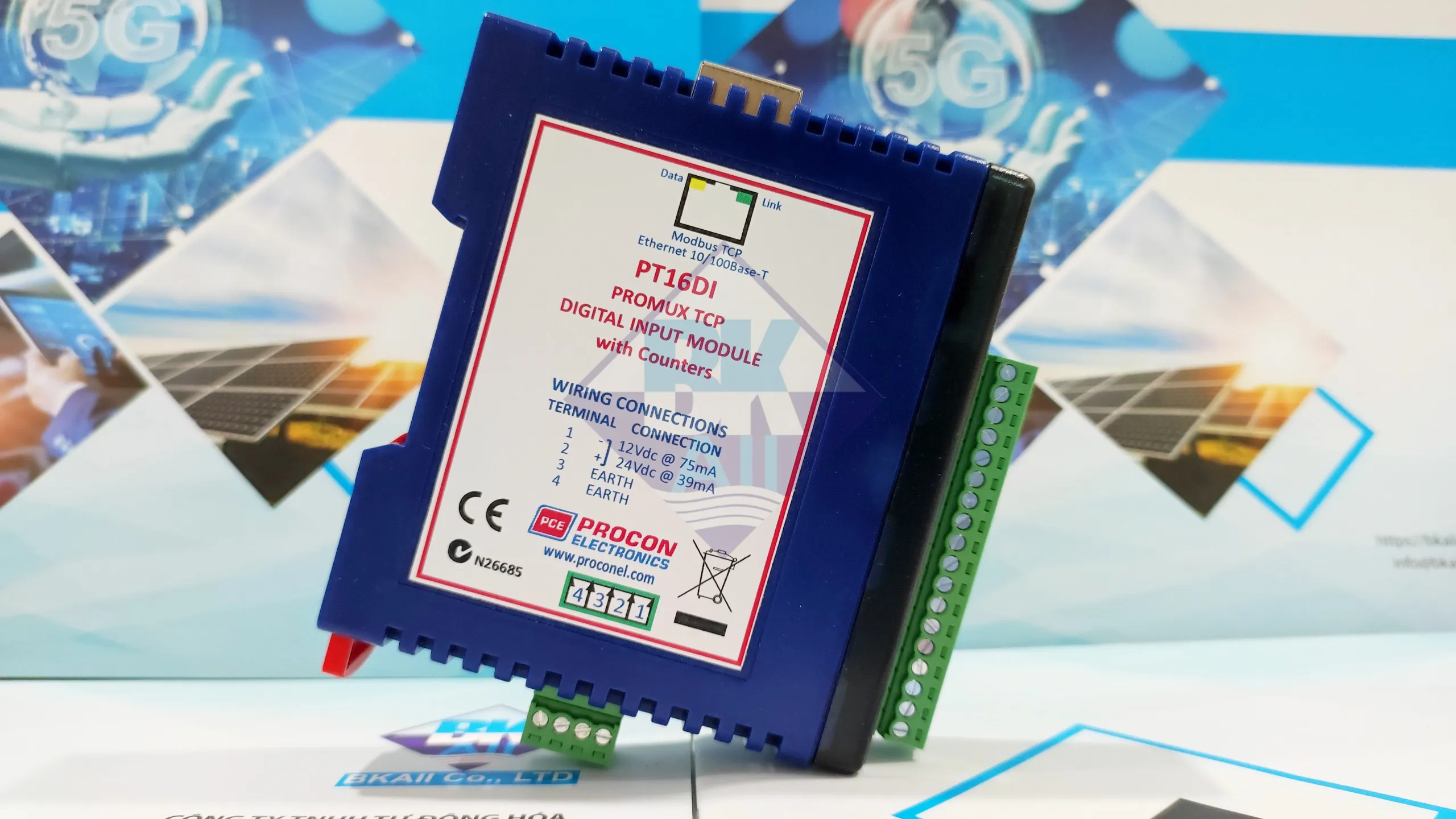

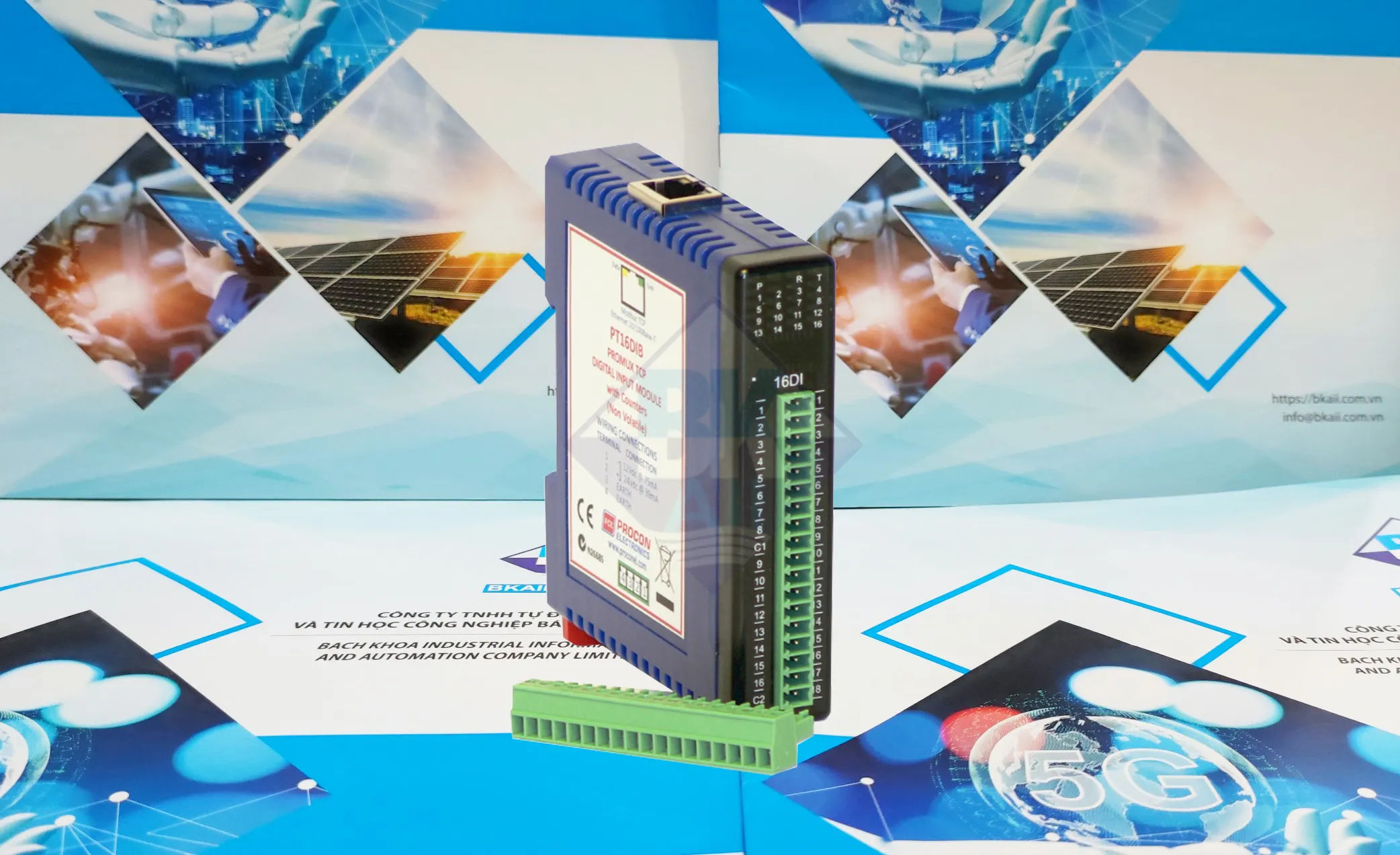

PT16DI và PT16DIB cung cấp 16 ngõ vào số (digital inputs) cách ly thành 2 nhóm 8 kênh, hỗ trợ bộ đếm 32-bit, giao tiếp Modbus TCP và web server để cấu hình, đây là sản phẩm thông dụng của hãng Procon - Úc hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Về phần cứng và chức năng cơ bản hai model tương đồng — tuy nhiên khác biệt chính mang ý nghĩa ứng dụng nằm ở khả năng lưu giá trị counters khi mất nguồn của PT16DIB.

Điểm giống nhau chính

16 digital inputs cách ly (2 x 8-channel isolated groups).
Bộ đếm (counters) 32-bit, nhiều chế độ (disable / UP / UP-DOWN).
Giao tiếp Modbus TCP & web-based configuration.
Thiết kế công nghiệp, phù hợp lắp trên tủ điều khiển.

Khác biệt then chốt

Bảng so sánh tóm tắt PT16DI vs PT16DIB

Tính năng	PT16DI	PT16DIB
Persistence (Lưu counter sau mất nguồn)	Không (volatile) — counter mất khi mất nguồn	Có thể lưu (non-volatile) khi bật cơ chế lưu
Cách kích hoạt lưu	Không có	Lưu khi Input Filter > 10 ms (do nhà sản xuất quy định)
Ảnh hưởng tới độ nhạy đếm	Phù hợp cho xung ngắn / tần số cao	Nếu bật lưu (filter > 10 ms) có thể bỏ qua xung ngắn — trade-off giữa persistence và tốc độ
Ứng dụng phù hợp	Đếm xung tốc độ cao, không cần giữ giá trị sau mất nguồn	Đếm tích luỹ cần bảo toàn qua sự cố (vd: lượt xe, tổng sản lượng), khi xung không quá ngắn

Ý nghĩa kỹ thuật & Lời khuyên lựa chọn

Quan trọng nhất: PT16DIB có ưu thế khi hệ thống cần lưu giá trị đếm qua cúp nguồn. Tuy nhiên, để kích hoạt cơ chế non-volatile, module yêu cầu thiết lập Input Filter lớn hơn 10 ms — điều này có thể lọc những xung ngắn (độ rộng <10 ms). Nếu thiết bị cảm biến của bạn sinh ra xung rất nhanh (<10 ms), PT16DI (volatile) có thể là lựa chọn phù hợp hơn để tránh mất sự kiện.

Gợi ý vận hành: nếu cần vừa đếm xung nhanh vừa muốn lưu lịch sử, hãy cân nhắc lưu định kỳ giá trị counter ra PLC/SCADA hoặc database (ví dụ ghi mỗi phút) — cách này giảm rủi ro mất dữ liệu khi cúp nguồn mà không phải đánh đổi filter.

Checklist kỹ thuật trước khi triển khai

Xác định độ rộng xung tối thiểu và tần số tối đa từ cảm biến/nguồn xung.
Nếu cần persistence, chọn PT16DIB và thử nghiệm với Input Filter > 10 ms trên mô hình thử nghiệm thực địa.
Thiết lập quy trình backup: PLC/SCADA đọc register counters định kỳ và ghi vào hệ thống lưu trữ trung tâm.
Đặt cấu hình mạng (IP) và bảo mật Modbus TCP trước khi đưa vào vận hành.

Thực tế ứng dụng - Ví dụ

Ví dụ 1: Trạm cân xe cần đếm lượt xe qua cổng và bảo toàn tổng lượt sau sự cố — PT16DIB phù hợp nếu mỗi lượt tạo ra xung >10 ms.
Ví dụ 2: Hệ thống đo tốc độ cao (bộ mã xung encoder nhỏ, pulse width ngắn) — PT16DI phù hợp hơn để tránh bị filter loại bỏ xung.

FAQ — Câu hỏi thường gặp

❓ PT16DIB có lưu counter tự động ngay khi mất nguồn không?

PT16DIB hỗ trợ lưu counter vào bộ nhớ non-volatile nhưng điều kiện lưu liên quan tới cấu hình Input Filter (cần > 10 ms). Nếu không thoả điều kiện, counter sẽ không được bảo toàn.

❓ Tôi cần đếm xung rất nhanh, liệu PT16DIB có hoạt động được?

Nếu xung ngắn hơn 10 ms và bạn bật cơ chế lưu (filter >10 ms), những xung đó có thể bị loại. Với xung tốc độ cao, PT16DI (không có persistence) hoặc giải pháp đọc trực tiếp bởi PLC/encoder chuyên dụng sẽ đảm bảo không bỏ sót sự kiện.

❓ Làm sao để đảm bảo không mất dữ liệu khi dùng PT16DI?

Thực hiện đọc register counters và ghi định kỳ sang PLC/SCADA/database; hoặc kết hợp UPS/ngắt mạch để đảm bảo nguồn không bị mất đột ngột.

Cần bản thông số kỹ thuật (datasheet) hoặc kịch bản test xung để trình kỹ sư vận hành? Liên hệ đặt mua & tư vấn
