Hệ thống điều hòa không khí trung tâm (AC) là một trong những thiết bị tiêu tốn nhiều điện năng nhất trong các tòa nhà văn phòng. Bài viết này BKAII cùng các bạn tìm hiểu một giải pháp giúp làm giảm tiêu thụ năng lượng cho hệ thống này nhé!

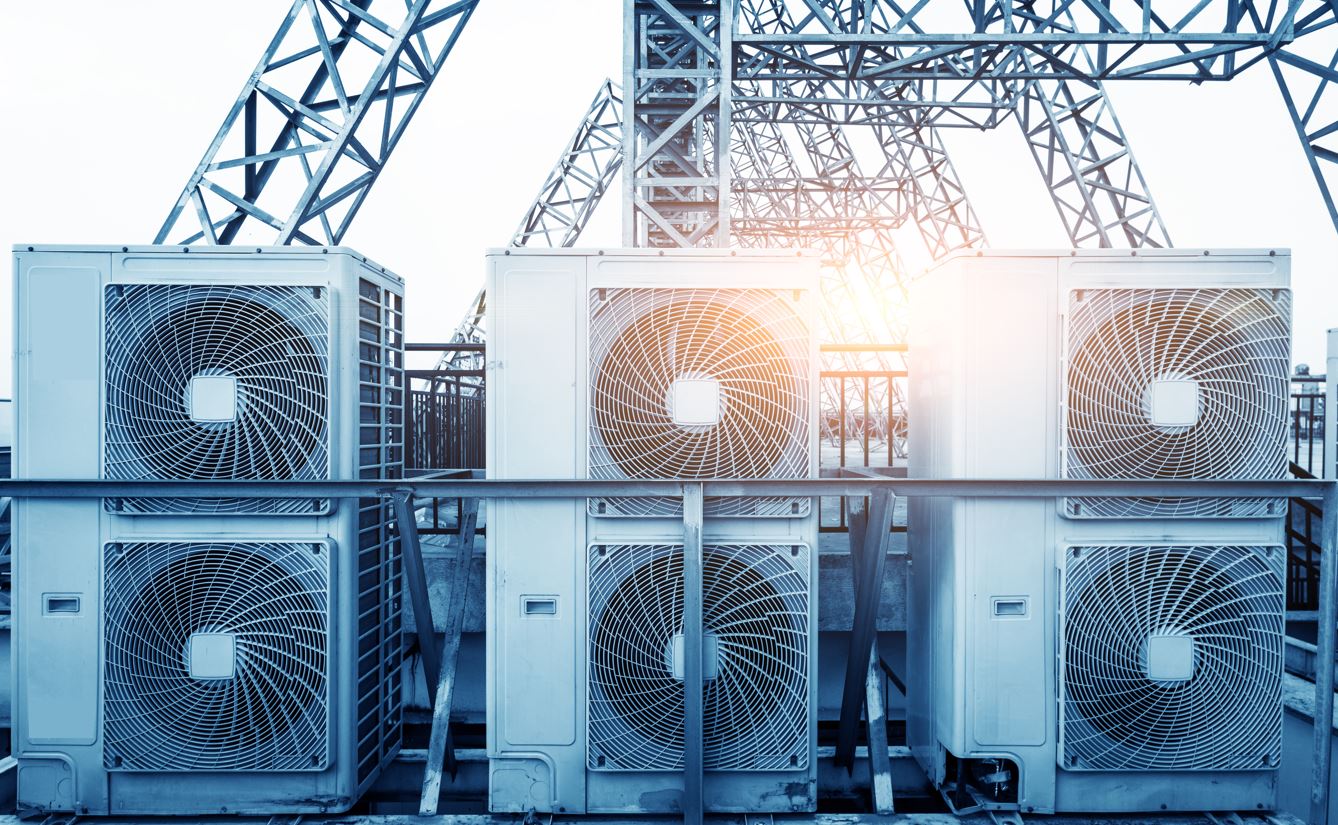

Bằng cách dựa vào các đơn vị chính ngoài trời để tạo ra cả không khí nóng và lạnh, các đơn vị này sau đó cung cấp HVAC cho các hệ thống phụ trong tất cả các phần của tòa nhà. Các hệ thống AC truyền thống thường được bảo dưỡng thông qua lao động thủ công. Do khó theo kịp mức sử dụng ở tất cả các phần, một sự mất tập trung duy nhất có thể dẫn đến lỗi nghiêm trọng của con người làm cho hóa đơn tiền điện quá cao. Tình huống này thúc đẩy nhiều người vận hành tòa nhà thiết lập hệ thống giám sát từ xa cho AC trung tâm của tòa nhà

Yêu cầu hệ thống

Một nhà sản xuất thiết bị AC nổi tiếng của Hàn Quốc chuyên phát triển các hệ thống AC và các sản phẩm ngoại vi có khả năng giám sát tự động. Gần đây, nhà sản xuất thiết bị AC này đã áp dụng công nghệ điện toán đám mây để thiết kế thiết bị phụ trợ cho các hệ thống AC trung tâm trong các tòa nhà văn phòng. Bằng cách kết hợp giải pháp đám mây, công ty hy vọng sẽ nâng cao hiệu quả, khả năng phân tích và dự đoán bằng cách thu thập dữ liệu toàn diện từ các hệ thống con phân tán.

Để phát triển hệ thống giám sát AC từ xa trung tâm trên nền tảng đám mây do riêng họ xây dựng, công ty yêu cầu các thiết bị đầu cuối từ xa (RTU), mô-đun I/O và các công cụ phần mềm cần thiết để tải thông tin về thiết bị chính của AC và hơn 100 hệ thống con lên đám mây. Công ty cũng chịu trách nhiệm tiếp nhận tất cả các lệnh được gửi xuống từ hệ thống; cung cấp cho người quản lý tòa nhà và người dùng khả năng giám sát nhiều thiết bị trong nhà trực tuyến.

Triển khai dự án

  • ADAM-3600: RTU thông minh không dây với 8x AI, 8x DI, 4x DO và mở rộng 4 khe cắm
  • ADAM-3624: Mô-đun mở rộng ADAM-3600 đầu ra tương tự 4 kênh
  • ADAM-4018+: Mô-đun đầu vào cặp nhiệt điện 8 kênh
  • ADAM-4053: Mô-đun đầu vào kỹ thuật số 16 kênh

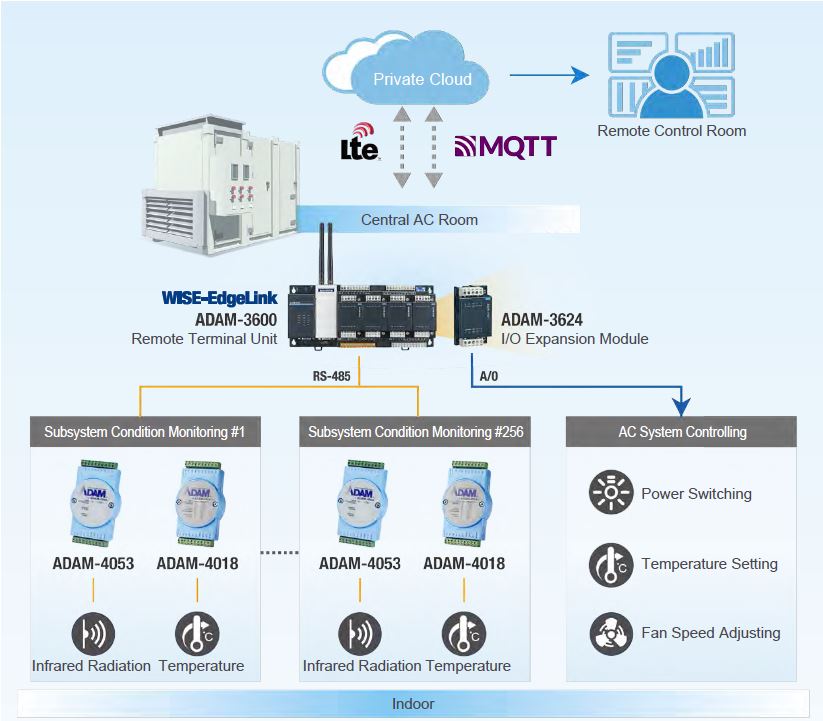

Dự án yêu cầu ba khu vực chức năng: thu thập dữ liệu, xử lý trước và truyền dữ liệu. Để đáp ứng nhu cầu của dự án, Advantech đã cung cấp một giải pháp toàn diện bao gồm thiết bị đầu cuối từ xa ADAM-3600, phần mềm cốt lõi trí tuệ biên WISE-PaaS/EdgeLink, mô-đun đầu ra tương tự ADAM-3624, mô-đun giao tiếp RS-485 tùy chỉnh của Advantech, mô-đun đo nhiệt độ ADAM-4018+ và mô-đun đầu vào kỹ thuật số ADAM-4053. ADAM-4018+ và ADAM-4053 của mỗi tầng chịu trách nhiệm thu thập dữ liệu từ hơn 200 hệ thống con AC trên toàn bộ tòa nhà và gửi dữ liệu đến ADAM-3600.

ADAM-3600 - được lắp đặt trong phòng thiết bị chính AC trung tâm - thực hiện thu thập dữ liệu từ thiết bị AC chính. Tất cả dữ liệu được gửi vào WISEPaaS/EdgeLink, tích hợp sẵn với ADAM-3600, để chuyển đổi giao thức truyền thông, trước khi được gửi đến hệ thống giám sát từ xa trên đám mây riêng qua mạng không dây. Từ đó, hệ thống thu thập dữ liệu theo định dạng API do Advantech định nghĩa. Ngoài ra, kênh đầu ra kỹ thuật số với ADAM-3600 tích hợp và đầu ra tương tự do mô-đun mở rộng ADAM-3624 cung cấp, chạy các lệnh được gửi từ hệ thống.

Advantech cung cấp các giải pháp hoàn chỉnh với các sản phẩm dòng ADAM-3600 và ADAM-4000; tích hợp các chức năng truyền thông không dây, thu thập dữ liệu, chuyển đổi dữ liệu và điều khiển logic. Khi làm như vậy, Advantech giúp các nhà sản xuất thiết bị AC nhanh chóng thiết kế và triển khai các hệ thống giám sát từ xa AC trung tâm đồng thời hỗ trợ người dùng cuối thực hiện phân tích tối ưu các hoạt động AC.

Trên đây là những chia sẻ của BKAII về việc áp dụng RTU thông minh cho hệ thống giám sát từ xa AC trung tâm trong các tòa nhà văn phòng sử dụng ADAM-3600, ADAM-3624, ADAM-4018+, ADAM-4053 hãng Advantech. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
