BKAII đã có những bài viết về đi ốt chia sẻ đến các bạn. Bài viết này chúng ta sẽ cùng tìm hiểu kỹ hơn về một loại đi ốt khá phổ biến và được ứng dụng trong nhiều hệ thống điện nhé! BKAII sẽ cùng các bạn tìm hiểu các thông tin về khái niệm, đặc điểm, ưu nhược điểm và ứng dụng của TVS diode.

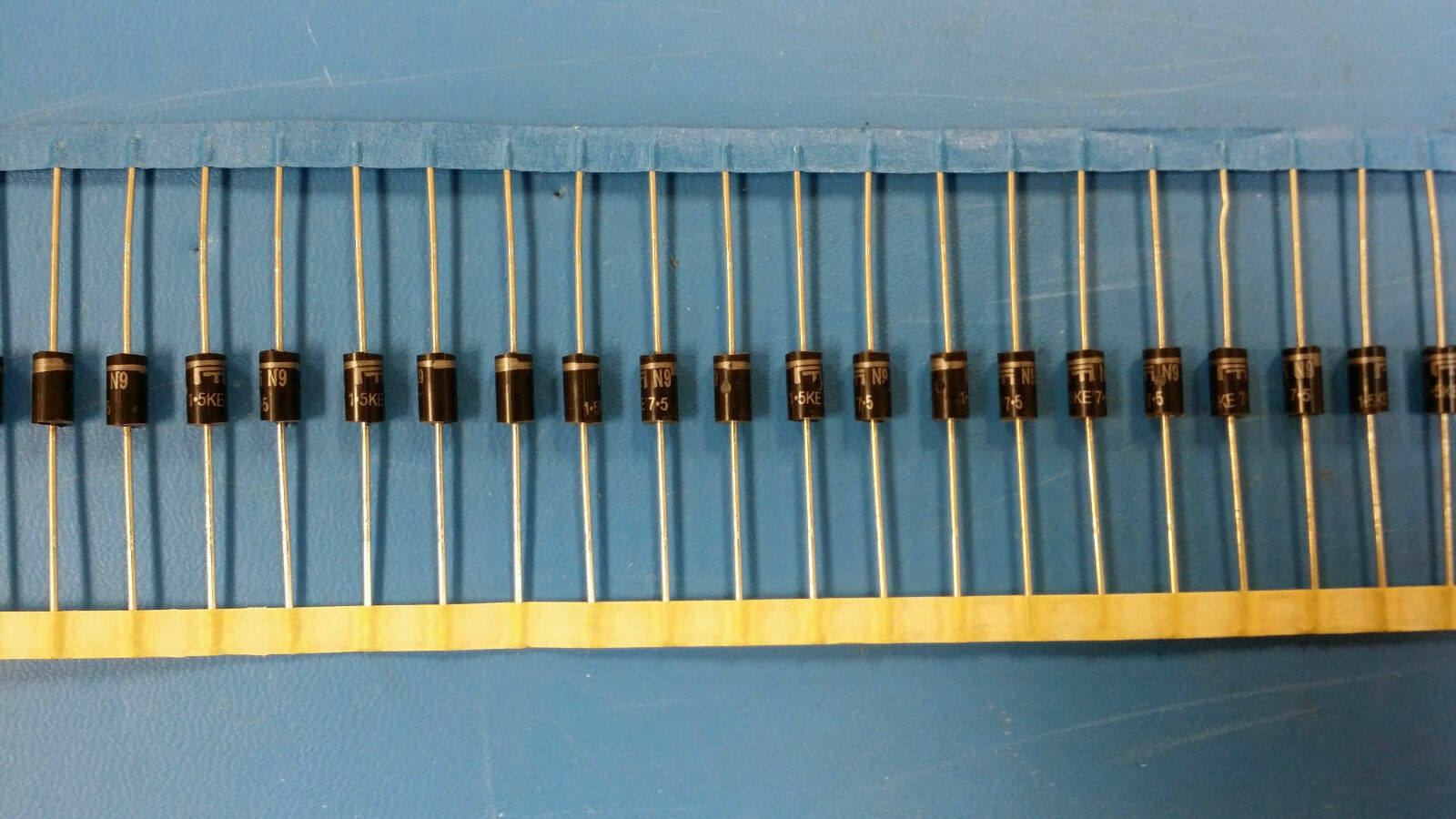

TVS là từ viết tắt của Transient Voltage Suppression, được biết đến là một thiết bị linh kiện điện tử sử dụng với chức năng chính là kiểm soát điện áp tức thời. Nhờ đó bảo vệ mạch điện trước khi bị phá hủy tốt hơn.
Mặc dù các loại Diode Zener hay diode tiêu chuẩn hiện nay vẫn có thể được sử dụng để bảo vệ mạch tạm thời. Nhưng tuy nhiên chúng hoạt động không mạnh và không có độ đáng tin cậy như là TVS Diode..
Đặc điểm
- Điện áp tắt ngược TVS Diode (VR): Là loại điện áp tối đa đặt vào bộ bảo vệ nhưng không có khả năng kích hoạt thiết bị. Điện áp tắt ngược của TVS cần thỏa mãn điều kiện là không cao hơn mức điện áp đỉnh của mạch bảo vệ.
- Dòng xung đỉnh TVS Diode (IPP): Là dòng điện tối đa mà thiết bị bảo vệ chịu được.
- Điện áp đánh thủng (VBR): Là loại điện áp mà tại đó các diode sẽ bắt đầu bảo vệ và dẫn dòng điện. Điện áp đánh thủng thường được chỉ định ở mức 1mA.
- Điện áp kẹp TVS Diode (VC): Là điện áp cao nhất mà mạch điện được bảo vệ có thể tiếp tục trong sóng thử nghiệm. Hầu hết, điện áp kẹp của TVS được cung cấp cho dạng sóng 1A hoặc là 2A có thời gian tăng 8μS.
Phân loại
- TVS 1 chiều: Được dùng để triệt tiêu điện áp quá độ 1 chiều. TVS Diode sẽ hoạt động như 1 bộ chỉnh lưu trong mạch theo hướng thuận giống như các diode khác. Tuy nhiên Diode này sẽ được thiết kế đặc biệt để có khả năng chịu được dòng điện đỉnh rất lớn.
- TVS 2 chiều: Loại TVS Diode 2 chiều sẽ triệt tiêu điện áp quá độ 2 chiều bằng cách lắp 2 diode tuyết lở đối nhau, được mắc nối tiếp vào nhau. TVS 2 chiều được mắc song song với mạch điện hoặc thiết bị cần được bảo vệ.
Ưu nhược điểm
Ưu điểm:
- Phản ứng nhanh
- Dễ sử dụng
- Có sẵn
- Dùng được cả 1 chiều hoặc 2 chiều
- Hiệu chỉnh điện áp giữ (clamping voltage) thấp
- Không bị đoản mạch
Nhược điểm:
- Tần số bị giới hạn điện dung cao
- Xử lý nguồn thấp
- Giá thành đắt hơn diode zener và MOVs
Ứng dụng của TVS Diode
Hiện nay TVS Diode được sử dụng trong các ứng dụng sau:
- Giúp chuyển hướng và kiểm soát các mạch trong hệ thống có nguồn thấp
- Sử dụng tốt đối với các mạch có tần số trung bình
- Bảo vệ ESD trong mạch
Trên đây là những tìm hiểu của BKAII về TVS đi ốt, hy vognj bài viết mang lại kiến thức thú vị cho các bạn. Có thắc mắc hay cần thêm thông tin bạn liên hệ BKAII nhé!
