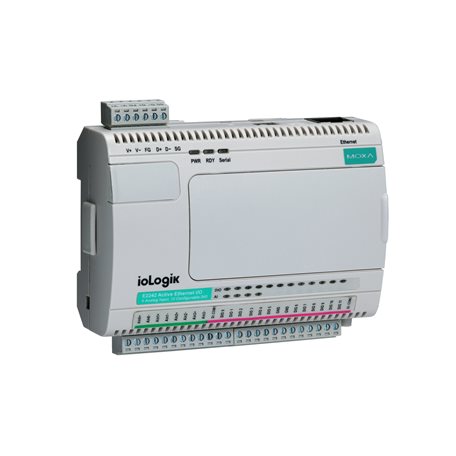

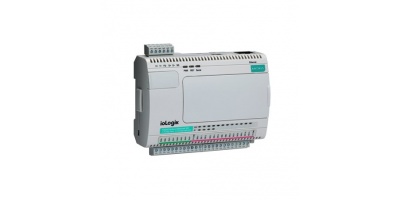

ioLogik E2242: Universal controller, 4AI, 12DIO, Click&Go, -10 to 60°C operating temperature

ioLogik E2242  Universal controller, 4AI, 12DIO, Click&Go, -10 to 60°C operating temperaturecủa hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. ioLogik E2242 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

• Remote I/O

Mô hình ứng dụng:

• Giám sát hệ thống máy phát điện từ xa với I/O thời gian thực để ghi dữ liệu với ioLogik E2242 hãng Moxa

Thông số kỹ thuật của sản phẩm:

Input/Output Interface

• • Analog Input Channels : 4
  • Configurable DIO Channels (by software) :12
  • Buttons : Reset button
  • Isolation : 3k VDC or 2k Vrms
  • Rotary Switch :  0 to 9

Digital Outputs

• • Connector : Screw-fastened Euroblock terminal
  • Current Rating : 200 mA per channel
  • I/O Mode : DO or pulse output
  • I/O Type : Sink
  • Over-Current Protection : 0.65 A per channel @ 25°C
  • Over-Temperature Shutdown : 175°C (min.)
  • Over-Voltage Protection : 45 VDC (typical)
  • Pulse Output Frequency : 1 kHz
  • DIO Output Leakage Current : 4.0 mA @ 24 VDC

Analog Analog Inputs

• • Accuracy :   ±0.1% FSR @ 25°C
                         ±0.3% FSR @ -10 to 60°C
  • Connector :  Screw-fastened Euroblock terminal
  • I/O Mode :   Voltage/Current
  • I/O Type :    Differential
  • Input Impedance : 200 kilo-ohms (min.)
  • Input Range :      ±150 mV
                                0 to 150 mV
                               ±500 mV
                                0 to 500 mV
                                ±5 V
                                ±10 V
                                0 to 20 mA
                                4 to 20 mA
  • Resolution :    16 bits
  • Sampling Rate :   All channels: 32 samples/sec
                                 Per channel: 8 samples/sec
                                 Single channel: 100 samples/sec
  • Built-in Resistor for Current Input :  120 ohms
  • Over-Voltage Protection : -25 to +30 VDC (power on)
                                              -35 to +35 VDC (power off)

LED Interface

• • LED Indicators : PWR, RDY, Serial, I/O Status

Ethernet Interface

• • 10/100BaseT(X) Ports (RJ45 connector) : 1
  • Magnetic Isolation Protection : 1.5 kV (built-in)

Ethernet Software Features

• • Configuration Options :     Web Console (HTTP)
                                               Windows Utility (ioAdmin)
  • Industrial Protocols :    CGI commands
                                         Modbus TCP Server (Slave)
                                         Moxa AOPC (Active Tag)
                                         MXIO Library
                                         SNMPv1 Trap
                                         SNMPv1/v2c/v3
  • Management :   BOOTP
                               IPv4
                               SMTP
                               DHCP Client
                               HTTP
                               TCP/IP
  • MIB : Device Settings MIB
  • Time Management : SNTP

Modbus TCP

• • Functions Supported : 1, 2, 3, 4, 5, 6, 15, 16
  • Mode : Server

Serial Interface

• • Connector : Terminal block
  • Serial Standards : RS-485
  • No. of Ports : 1
  • Baudrate : 1,200 bps to 115.2 kbps
  • Parity : None
  • Data Bits : 8
  • Stop Bits : 1
  • Flow Control : None

Serial Signals

• • RS-485-2w : Data+, Data-, GND

Serial Software Features

• • Industrial Protocols : Modbus RTU Server (Client)

Power Parameters

• • Power Connector : Screw-fastened Euroblock terminal
  • No. of Power Inputs : 1
  • Input Voltage : 12 to 36 VDC
  • Power Consumption : 178 mA @ 24 VDC

Physical Characteristics

• • Dimensions : 115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 in)
  • Weight : 250 g (0.55 lb)
  • Installation : DIN-rail mounting
                           Wall mounting
  • Wiring :       I/O cable, 16 to 26 AWG
                       Power cable, 16 to 26 AWG
  • Housing :   Plastic

Environmental Limits

• • Operating Temperature :  -10 to 60°C
  • Storage Temperature (package included) : -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity   : 5 to 95% (non-condensing)
  • Altitude :    2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

Standards and Certifications

• • Freefall :  IEC 60068-2-32
  • EMC :   EN 61000-6-2/-6-4
  • Safety : UL 508
  •   EMI :       CISPR 32, FCC Part 15B Class A
• EMS
  • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
  • Shock: IEC 60068-2-27
  • Vibration :   IEC 60068-2-6

Declaration

• • Green Product: RoHS, CRoHS, WEEE

MTBF

• • Time :   213,673 hrs
  • Standards: Telcordia SR332
