Những bộ chuyển đổi hãng USR đã có mặt trong nhiều giải pháp tự động hóa công nghiệp. Bài viết này chúng ta cùng nhau tìm hiểu cách thức nhận biết truyền thông giữa các bộ chuyển đổi serial sang Ethernet USR-TCP232-302, USR-TCP232-304 hãng USR nhé!
Người dùng có thể nhận ra đường truyền “trong suốt” giữa hai bộ chuyển đổi USR Serial sang Ethernet/máy chủ thiết bị nối tiếp (một hoạt động ở chế độ máy chủ TCP và một hoạt động ở chế độ máy khách TCP).
Sơ đồ ứng dụng như sau:
Cấu hình

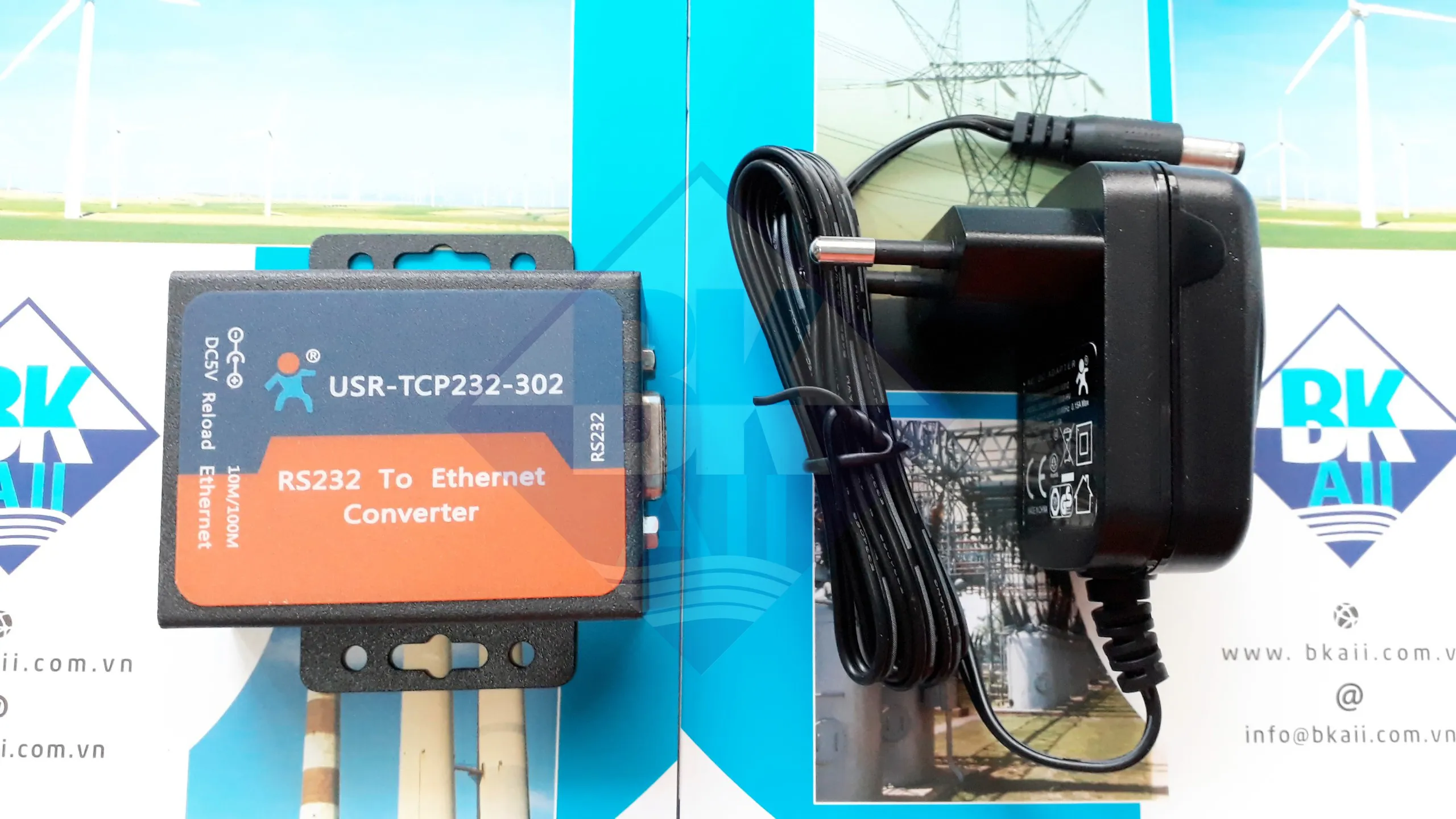

Lấy ví dụ: Bộ chuyển đổi nối tiếp sang Ethernet/máy chủ thiết bị nối tiếp dòng M0 (một là USR-TCP232-302 và một là USR-TCP232-304) để kiểm tra.
Bước 1: Kết nối phần cứng
Kết nối USR-TCP232-302 và USR-TCP232-304 trong cùng một mạng bằng giao diện LAN và cũng kết nối chúng với PC thông qua giao diện cổng nối tiếp có thể chạy USR USR-TCP232-Test-V1.3.exe để kiểm tra việc truyền dữ liệu. Người dùng có thể tải xuống USR-TCP232-Test-V1.3 từ https://www.usriot.com/usr-tcp-test-testing-software/
Bước 2: Tìm kiếm các module trong mạng LAN và cấu hình địa chỉ IP
Người dùng có thể chạy phần mềm thiết lập cho dòng M0 và tìm kiếm các mô-đun trong mạng LAN. (PC chạy phần mềm thiết lập cũng cần trong cùng phân đoạn mạng với router). Người dùng có thể tải xuống phần mềm thiết lập dòng M0 từ https://www.usriot.com/usr-m0-setup-software/.
Sau khi tìm kiếm thành công, địa chỉ IP USR-TCP232-302 và USR-TCP232-304 sẽ được thay đổi thành trong cùng một phân đoạn mạng với router mà chúng kết nối với (Trong thử nghiệm của chúng tôi, cổng bộ định tuyến là 192.168.5.1, vì vậy địa chỉ IP USR-TCP232-302 được thay đổi thành 192.168.5.200 và USR-TCP232-304 IP địa chỉ được thay đổi thành 192.168.5.201).
Bước 3
Thay đổi chế độ làm việc và cấu hình các thông số liên quan (người dùng có thể thực hiện bước này bằng máy chủ Web hoặc phần mềm thiết lập, chúng tôi lấy máy chủ Web làm ví dụ trong bài test của mình).
Người dùng có thể nhập máy chủ Web bằng IP của mô-đun (Phải đảm bảo rằng IP của mô-đun đã được thay đổi thành trong cùng một phân đoạn mạng với router).
Định cấu hình USR-TCP232-304 làm TCP server như sau:
Lưu ý: Khi cấu hình mô-đun trong TCP server, người dùng chỉ cần chọn ‘TCP Server’ trong ‘Work Mode’ và cấu hình ‘Local Port Number’ (Ví dụ cấu hình 1000 ở đây).
Định cấu hình USR-TCP232-302 làm TCP Client như sau:
Lưu ý: Khi cấu hình mô-đun trong TCP Client, người dùng chỉ cần chọn ‘TCP Client’ trong ‘Work Mode’ và cấu hình ‘Remote Port Number’/’Remote Server Addr’. Và ‘Remote Port Number’/’Remote Server Addr’ phải giống với số cổng cục bộ của máy chủ TCP/địa chỉ IP cụcbộ (1000/192.168.5.201 tại đây).
Sau khi cấu hình và lưu, người dùng nên thiết lập lại các mô-đun để các thông số có hiệu lực
Truyền dữ liệu
Sau khi cấu hình thành công, người dùng có thể chạy USR-TCP232-Test-V1.3.exe để kiểm tra việc truyền dữ liệu.
Figure 6 USR-TCP232-TEST-V1.3.exe: https://www.pusr.com/
Sau bước 1, chúng ta đã kết nối USR-TCP232-302 và USR-TCP232-304 với PC thông qua giao diện cổng nối tiếp. Sau đó, chạy phần mềm ở trên và chọn đúng cổng COM kết nối với USR-TCP232-302 và USR-TCP232-304. Sau khi mở COM thành công, quá trình truyền dữ liệu có thể được thực hiện như sau:
Trên đây là một vài trao đổi của BKAII với các bạn về cách thức nhận biết truyền thông giữa các bộ chuyển đổi serial sang Ethernet USR-TCP232-302, USR-TCP232-304. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
