Bài viết này BKAII sẽ hướng dẫn các bạn cách kiểm tra tính lặp dữ liệu (Loopback test) của bộ chuyển đổi RS232 sang Ethernet USR-TCP232-302. Đây là bước kiểm tra quan trọng giúp xác nhận thiết bị hoạt động ổn định trước khi triển khai trong hệ thống truyền thông công nghiệp.
Trong hệ thống truyền thông công nghiệp, các thiết bị sử dụng chuẩn RS232 / RS485 / RS422 thường cần kết nối vào mạng Ethernet để truyền dữ liệu về máy tính, PLC hoặc SCADA. Các bộ Serial Device Server như USR-TCP232-302 cho phép chuyển đổi dữ liệu nối tiếp sang TCP/IP một cách dễ dàng.
Nếu bạn muốn tìm hiểu chi tiết về các chuẩn truyền thông này, bạn có thể tham khảo thêm Series RS232 / RS485 / RS422 và Series Modbus trên website của BKAII.

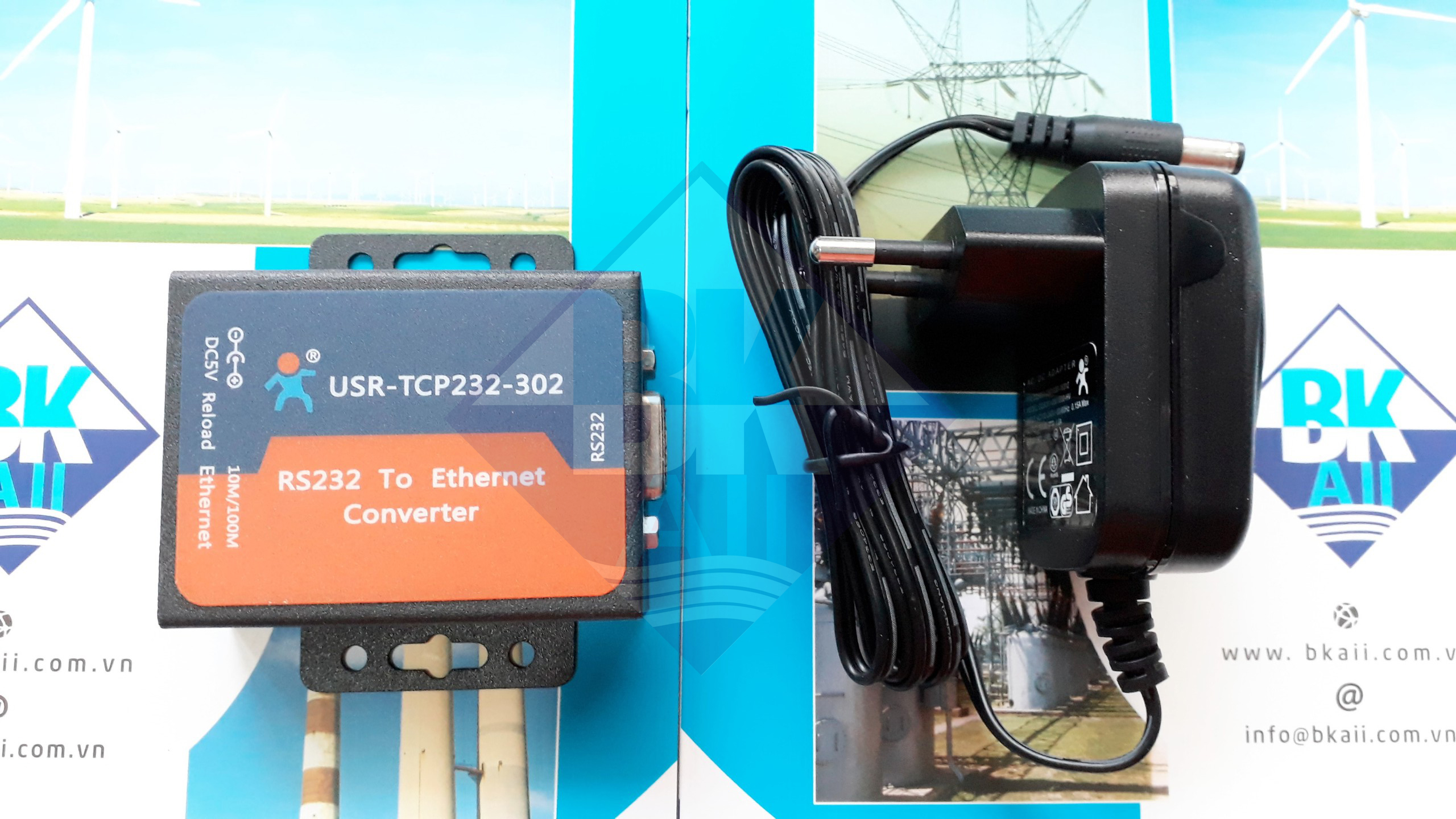

Quá trình kiểm tra sử dụng 1 PC để kiểm tra bộ chuyển đổi RS232 sang Ethernet USR-TCP232-302. Bạn có thể gửi dữ liệu bằng Ethernet và nhận bằng cổng nối tiếp, hoặc gửi dữ liệu từ cổng nối tiếp và nhận bằng Ethernet.

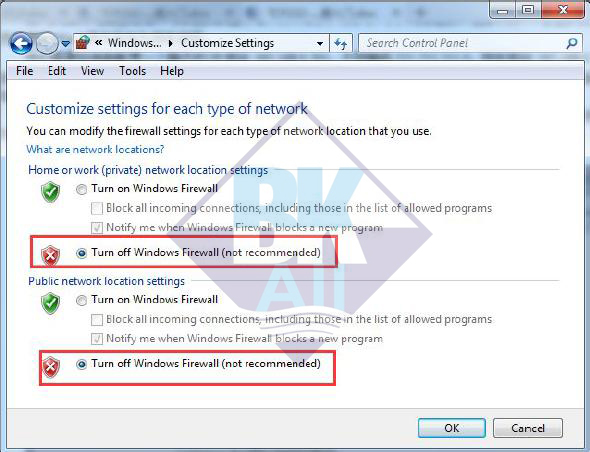

Trước khi bắt đầu kiểm tra, bạn nên tắt kết nối mạng không dây và tắt tường lửa trên PC để tránh ảnh hưởng đến quá trình truyền dữ liệu.

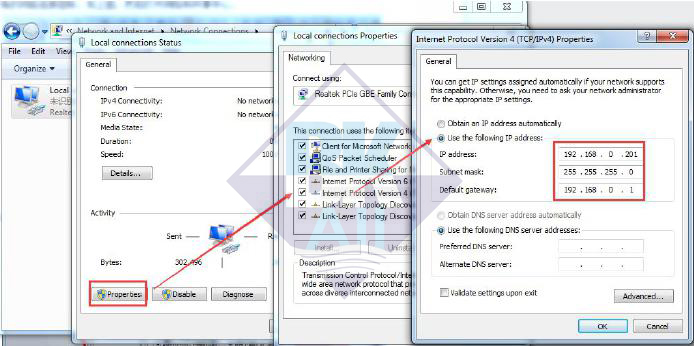

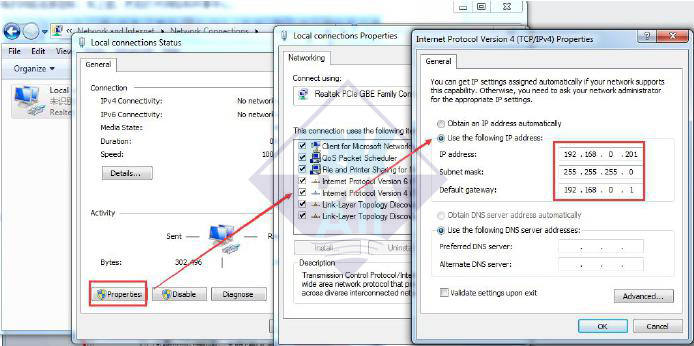

Thiết lập địa chỉ IP cho PC của bạn. Trong ví dụ này BKAII cấu hình IP là 192.168.0.201. Địa chỉ IP này phải cùng lớp mạng với thiết bị USR-TCP232-302 (IP mặc định 192.168.0.7). Subnet được sử dụng là 255.255.255.0.

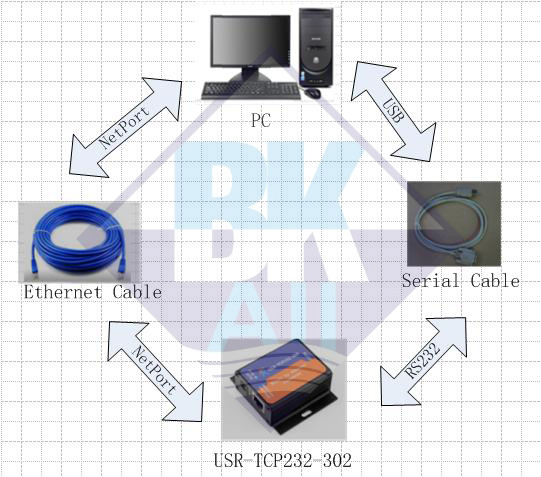

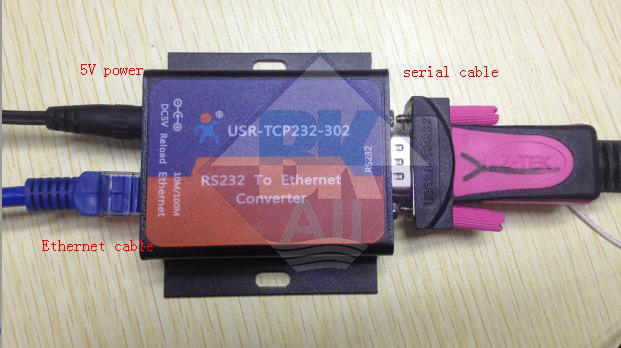

Kết nối mô-đun theo sơ đồ dưới đây.

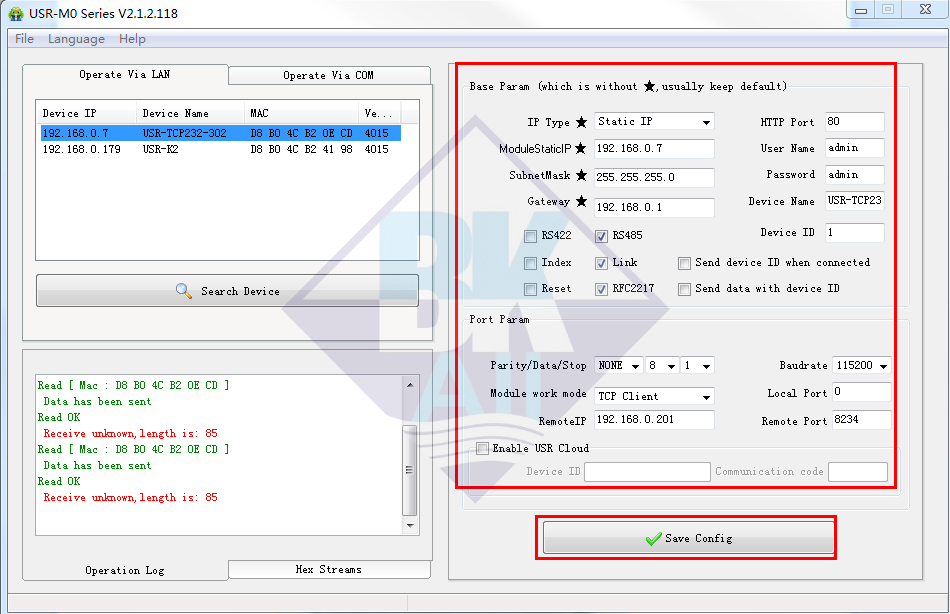

Mở phần mềm cấu hình USR M0 Series và nhấn Search Device để tìm thiết bị trong mạng LAN.
Sau khi tìm thấy thiết bị (IP mặc định 192.168.0.7), bạn có thể cấu hình các thông số truyền thông cho bộ chuyển đổi.

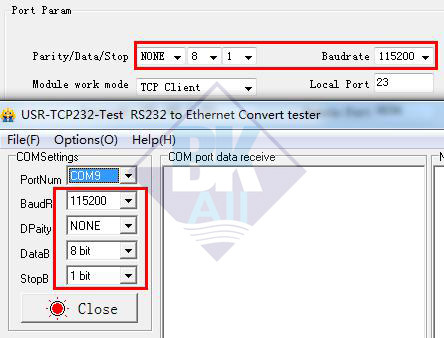

Mở phần mềm kiểm tra USR-TCP232-TEST và thiết lập các thông số COM Settings và Net Settings.
- Nếu mô-đun hoạt động ở chế độ Client thì PC sẽ đóng vai trò Server.
- Nếu mô-đun hoạt động ở chế độ Server thì PC sẽ đóng vai trò Client.
- Tốc độ truyền dữ liệu (baudrate) phải giống nhau.
- Client cần cấu hình IP đích và cổng kết nối.
- Nếu cấu hình đúng, bạn có thể truyền dữ liệu thành công như hình dưới.
Nếu bạn chưa cấu hình thiết bị, bạn có thể xem hướng dẫn chi tiết tại bài: Hướng dẫn cấu hình bộ chuyển đổi RS232 sang Ethernet USR-TCP232-302 .
