Hướng dẫn cấu hình ADAM-3600 kết nối với WebAccess

Tiếp tục là một số hướng dẫn liên quan đến sản phẩm ADAM-3600 hãng Advantech. Bài viết này BKAII cùng các bạn tìm hiểu cách cấu hình ADAM-3600 kết nối với WebAccess nhé!

Tài liệu này mô tả các bước cấu hình mà ADAM-3600 chủ động kết nối với WebAccess

Cấu hình EdgeLink

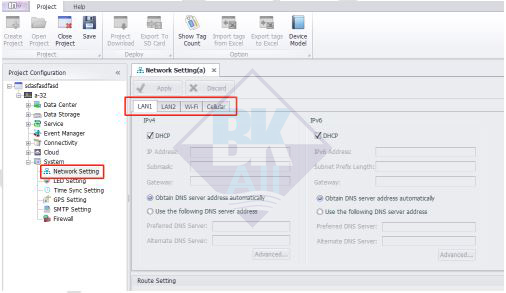

1. Định cấu hình cài đặt mạng

Định cấu hình kết nối mạng với WebAccess. Ví dụ này là LAN1 trực tiếp được kết nối và mặc định là ok

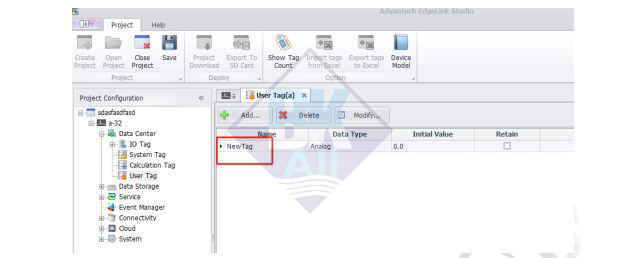

2. Tạo một project mới và cấu hình các thẻ, lấy thẻ người dùng user tag làm ví dụ.

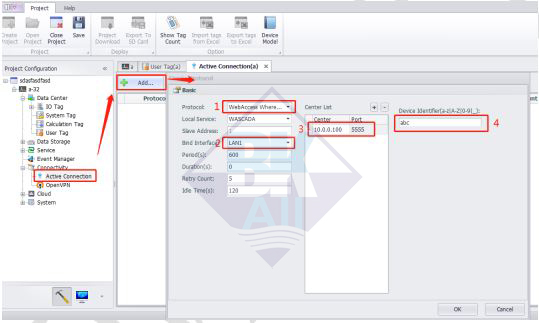

3. Định cấu hình các kết nối đang hoạt động

• Chọn WebAccess WhereIAm.
• Chọn cổng mạng được sử dụng để giao tiếp với WebAccess.

Ip: Đây thường là IP mạng công cộng. Khi sử dụng kết nối đang hoạt động, WebAccess thường có IP mạng công cộng và ip của ADAM-3600 là IP mạng nội bộ, vì vậy WebAccess không tìm thấy ADAM-3600 và nó cần chủ động gửi dữ liệu đến IP của WebAccess.

Cổng: tùy chỉnh, số cổng không có người dùng là ok.

• Tùy chỉnh tên và tên thiết bị được thiết lập trong WebAccess cần phải giống như ở đây.

Lưu ý: nó không thể là tiếng Trung. Nó phải là số, chữ cái hoặc "_".

4. Tải xuống project

Cấu hình WebAccess

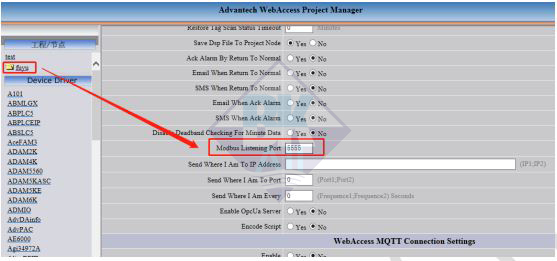

1. Không có yêu cầu về tên của project và node. Trong thuộc tính node, cổng nghe Modbus phải điền vào số cổng được đặt trong kết nối hoạt động của ADAM-3600

2. Thiết lập cổng giao tiếp TCP/IP.

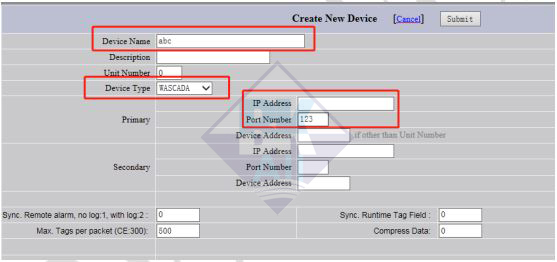

3. Thêm thiết bị

• Tên thiết bị: nó cần giống với mã nhận dạng thiết bị được định cấu hình trong EdgeLink
• Loại thiết bị: WASCADA
• Địa chỉ IP: Không cần ghi. Kết nối hoạt động với WebAccess nghĩa là ADAM-3600 đang hoạt động tìm kiếm địa chỉ IP của WebAccess. WebAccess không cần biết địa chỉ IP của ADAM-3600.
• Số cổng: Điền một số ngẫu nhiên, không được để trống

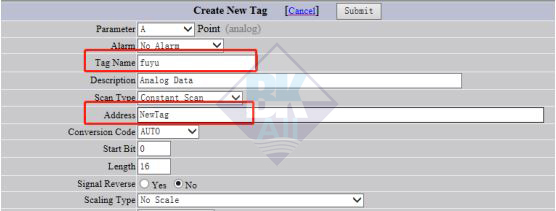

4. Thêm thẻ

• Tên thẻ: Bạn có thể tùy chỉnh nó.
• Địa chỉ: Điền tên của thẻ vào EdgeLink

5. Tải xuống và bắt đầu các node.

Kết quả

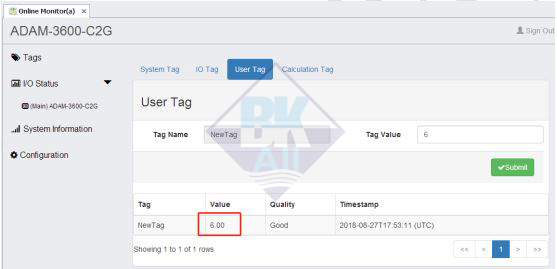

Thay đổi giá trị thẻ người dùng thành 6 trong màn hình trực tuyến của EdgeLink

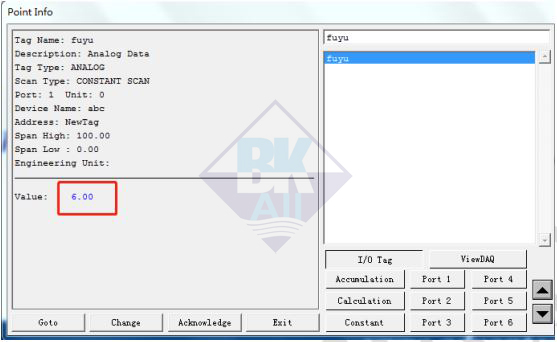

Xem dữ liệu trong WebAccess

Hiện nay BKAII đang là nhà phân phối các sản phẩm hãng Advantech và rất nhiều hãng tên tuổi khác như: Moxa, 3onedata, ATC, Four-faith,… tại Việt Nam. Để mua được sản phẩm chính hãng hay cần tư vấn thêm thông tin các bạn liên hệ BKAII nhé!
