Ở bài chia sẻ trước BKAII đã cùng các bạn tìm hiểu về khái niệm, cấu tạo, phân loại cũng như công dụng của tụ bù. Với bài viết này, chúng ta sẽ tiếp tục tìm hiểu một số thông tin chi tiết về tụ bù nhé!



Nhắc lại một chút về khái niệm: Tụ bù là một hệ hai vật dẫn đặt gần nhau và ngăn cách nhau bằng một lớp cách điện (điện môi). Tụ bù thường dùng để tích và phóng điện trong mạch điện, muốn tích điện cho tụ bù người ta nối hai bản cực của tụ bù với nguồn điện, bản nối với cực dương sẽ tích điện dương, bản nối với cực âm sẽ tích điện âm. Tụ bù là thành phần chính trong tủ điện tụ bù bên cạnh các thiết bị khác để đảm bảo hệ thống bù hoạt động thông minh, ổn định và an toàn như: bộ điều khiển tụ bù, thiết bị đóng cắt, bảo vệ, cuộn kháng lọc sóng hài, thiết bị đo, hiển thị…

Cách kiểm tra dung lượng tụ bù

Sử dụng đồng hồ vạn năng KYORITSU hay FLUKE để đo dung lượng tụ: Nối tắt 2 pha, đo pha còn lại với 2 pha nối tắt, giá trị đọc được chia đôi thì được dung lượng 1 pha ghi trên nhãn. Tiếp tục lần lượt các cặp cực còn lại để được dung lượng 3 pha. Phương pháp này khá chính xác nhưng lại yêu cầu bắt buộc phải có đồng hồ chuyên dụng

Ta cũng có thể kiểm tra tụ bù bằng ampe kềm hay chúng ta có thể kiểm tra tụ gián tiếp bằng cách đo dòng điện lúc tụ vận hành. Đây là cách đo gián tiếp khá chính xác và dễ thực hiện. Điều kiện để phép đo có độ tin cậy cao là đo lúc điện áp trong phạm vi cho phép. Từ dòng điện vận hành, chúng ta so sánh với dòng điện định mức để đánh giá chất lượng tụ. Thông thường, khi tụ sử dụng lâu ngày, dòng điện này bị giảm xuống dần. Phương pháp này có ưu điểm là khá đơn giản

Làm thế nào để cải thiện hệ số công suất?

Để cải thiện hệ số công suất (hệ số cos phi) mạng điện, cần một bộ tụ điện làm nguồn phát công suất phản kháng. Giải pháp này gọi là bù công suất phản kháng.

Tải mang tính cảm có hệ số công suất thấp sẽ nhận thành phần dòng điện phản kháng từ máy phát đưa đến qua hệ thống truyền tải phân phối do đó kéo theo tổn thất công suất và hiện thượng sụt áp.

Khi mắc các tụ song song với tải, dòng điện có tính dung của tụ sẽ có cùng đường đi như thành phần cảm kháng của dòng tải, vì vậy hai dòng điện này sẽ triệt tiêu lẫn nhau Ic = IL. Như vậy không còn tồn tại dòng phản kháng qua phần lưới phía trước vị trí đặt tụ.

Đặc biệt, ta nên tránh định mức động cơ quá lớn cũng như chế độ chạy không tải của động cơ vì lúc này hệ số công suất của động cơ rất nhỏ (0.17) do lượng công suất tác dụng tiêu thụ ở chế độ không tải nhỏ.

Ưu điểm của tụ bù

  • Ưu điểm của tụ bù không những tăng hệ số cos phi để giảm tiền phạt công suất vô công gây ra mà còn cho phép người sử dụng máy biến áp, thiết bị đóng cắt và cáp nhỏ hơn,…đồng thời làm nhẹ tải cho máy biến áp, giảm tổn thất điện năng và sụt áp trong mạng điện.
  • Bên cạnh đó, hệ số công suất (hệ số cos phi) cao cho phép tối ưu hóa các phần tử cung cấp điện. Khi ấy các thiết bị điện không cần định mức dư thừa. Tuy nhiên để đạt được kết quả tốt nhất, cần đặt tụ cạnh từng phần tử của thiết bị tiêu thụ công suất phản kháng.

Cách lựa chọn tụ bù cho lưới điện

Chọn tụ bù loại nào để mang lại hiệu quả tốt nhất cho hệ thống và tiết kiệm chi phí là vấn đề băn khoăn của rất nhiều khách hàng. Đây là câu hỏi rất quan trọng trong bài toán thiết kế hệ thống bù công suất phản kháng. Để chọn được loại tụ bù phù hợp cần hiểu rõ đặc thù của hệ thống điện từng đơn vị từ đó quyết định lựa chọn:

Điện áp nào là phù hợp (bù trung thế hay bù hạ thế). Phụ tải có phải dùng kháng không?

  • Bù trung thế chi phí đầu tư lớn nhưng chất lượng lưới điện đảm bảo cho máy biến áp vào RMU
  • Bù hạ thế chi phí thấp

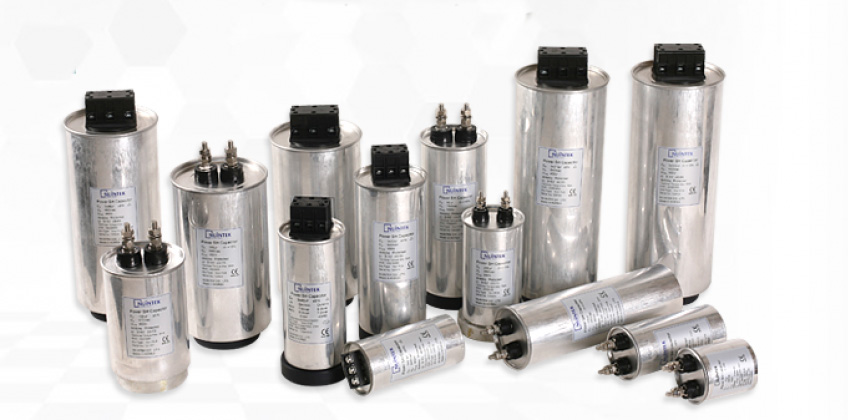

Nếu chọn hạ thế thì sử dụng tụ tụ khô hay dầu điện áp 440V hay 415V

Hãng sản xuất cần chọn hãng có uy tín. Có rất nhiều hãng sản xuất tụ bù với những mẫu mã và chất lượng khác nhau. Ta nên chọn những hãng có uy tín để tránh mua phải hàng lỗi và việc sửa chữa không cần thiết.

Xem thêm:

Trên đây là sự giải đáp cho một số những thắc mắc về tụ bù. Hi vọng qua bài viết này các bạn đã có thêm những kiến thức thú vị và hữu ích. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé
