Tụ bù hiện nay được sử dụng rộng rãi trong các hệ thống điện. Tụ bù được sử dụng với một số chức năng quan trọng trong mạch điện. Vậy bạn hiểu gì về tụ bù? Hôm nay BKAII sẽ cùng các bạn tìm hiểu về khái niệm, cấu tạo, phân loại cũng như công dụng của tụ bù nhé!

Trong thực tế, tụ bù chỉ là một trong số các tên gọi mà ta hay thấy. Chúng còn được gọi bằng một số cái tên như: tụ bù điện, tụ bù công suất, tụ bù công suất phản kháng, tụ bù cos phi,…

Xét về khái niệm ta có thể định nghĩa tụ bù như sau: Tụ bù là một hệ hai vật dẫn đặt gần nhau và ngăn cách nhau bằng một lớp cách điện (điện môi). Tụ bù điện thường dùng để tích và phóng điện trong mạch điện, muốn tích điện cho tụ bù điện người ta nối hai bản cực của tụ bù điện với nguồn điện, bản nối với cực dương sẽ tích điện dương, bản nối với cực âm sẽ tích điện âm

Đại lượng đặc trưng cho khả năng tích điện của tụ bù ở một hiệu điện thế nhất định thì được gọi là điện dung. Điện dung được xác định bằng thương số giữa điện tích của tụ bù và hiệu điện thế giữa hai bản của tụ bù điện..

Cấu tạo tụ bù

Thường là loại tụ giấy ngâm dầu đặc biệt, gồm hai bản cực là các lá nhôm dài được cách điện bằng các lớp giấy. Toàn bộ được cố định trong một bình hàn kín, hai đầu bản cực được đưa ra ngoài.

Công dụng của tụ bù điện

  • Tụ bù điện được sử dụng trong rất nhiều loại hệ thống điện, lưới điện khác nhau, tụ bù có tác dụng bù công suất phản kháng để nâng cao hệ số công suất cosphi nhằm đảm bảo hiệu quả hoạt động của hệ thống điện và lưới điện. Sử dụng tụ bù điện có thể làm giảm được một khoản tiền điện đáng kể hàng tháng.
  • Tủ điện bù công suất phản kháng bên cạnh các thiết bị khác để đảm bảo hệ thống bù hoạt động thông minh, ổn định và an toàn như: thiết bị đóng cắt (aptomat), thiết bị điều khiển (contactor), cuộn kháng lọc sóng hài, bộ điều khiển tụ bù, thiết bị đo, hiển thị,…

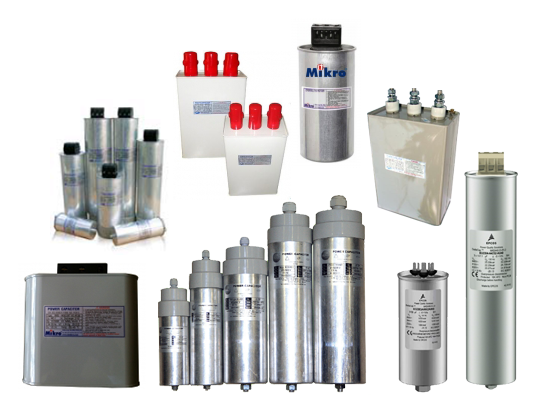

Phân loại tụ bù điện

Có một số tiêu chí có thể căn cứ để phân loại tụ bù

Dựa vào điện áp

Người ta chia tụ bù điện ra làm 2 loại: tụ bù điện 1 pha và tụ bù điện 3 pha.

  • Tụ bù điện 1 pha là loại có điện áp 230V-250V thường dùng trong các gia đình hoặc những nơi tiêu thụ ít điện năng.
  • Tụ bù điện 3 pha: tụ bù điện 3 pha sử dụng được cho nhiều loại điện áp khác nhau, nhưng phổ biến nhất vẫn là loại điện áp 415V và 440V. Tụ bù điện sử dụng cho 2 loại điện áp này thường được lắp đặt trong các hệ thống điện áp tương đối ổn định ở mức điện áp chuẩn. Tụ bù điện 3 pha được sử dụng nhiều trong hệ thống điện lưới của những công trình xây dựng lớn như cao ốc, bệnh viện, chung cư hay sử dụng trong các nhà máy, khu công nghiệp,…

Dựa vào cấu tạo

Ta có tụ bù khô và tụ bù dầu.

  • Tụ bù khô: Tụ bù điện khô là loại tụ bù có hình tròn dài, tương đối nhỏ gọn và dễ dàng lắp đặt. Tụ bù điện khô chiếm rất ít diện tích trong tủ điện. Tụ bù điện khô thường được lắp đặt và sử dụng cho các hệ thống điện có công suất hoạt động nhỏ, chất lượng điện lưới tương đối tốt. Tụ bù điện khô có giá thành tương đối thấp, phù hợp với nhiều đối tượng khách hàng.
  • Tụ bù điện dầu: Tụ bù điện dầu là loại tụ bù điện có hình chữ nhật, có độ bền cao hơn tụ bù khô. Tụ bù điện dầu sử dụng được cho tất cả các loại hệ thống điện, đặc biệt là các hệ thống điện có công suất lớn, cần bù một lượng công suất có ích lớn.

Xem thêm:

Trên đây là một số chia sẻ về tụ bù mà BKAII giới thiệu đến các bạn. Hi vọng qua bài viết này các bạn đã có thêm những kiến thức thú vị và hữu ích. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!
