Vòng dò từ là gì? Cấu tạo, nguyên lý và các loại loop detector phổ biến
Vòng dò từ (loop detector loop) là một thành phần quan trọng trong các hệ thống giao thông thông minh, bãi đỗ xe và kiểm soát ra vào. Thiết bị này luôn hoạt động cùng bộ dò vòng từ để phát hiện xe một cách chính xác và ổn định.
1. Vòng dò từ là gì?

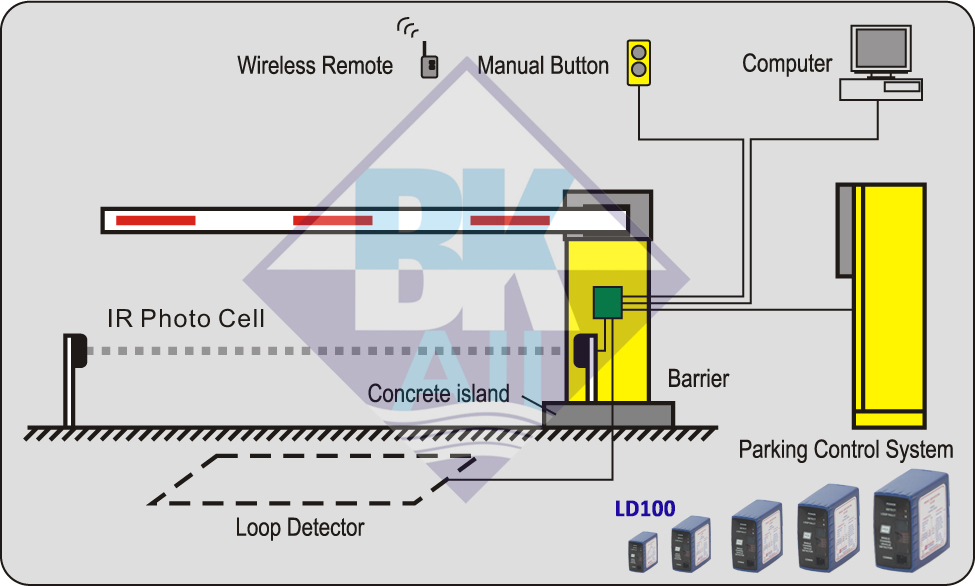

Vòng dò từ là một dây dẫn điện được chôn dưới mặt đường, tạo thành một mạch vòng kín không có mối nối. Khi kết hợp với bộ dò vòng từ , hệ thống sẽ phát hiện sự thay đổi từ trường khi xe đi qua.
Tín hiệu này sẽ được truyền về bộ điều khiển trung tâm để thực hiện các tác vụ như:
- Mở barie tự động
- Đếm xe
- Kích hoạt đèn tín hiệu
- Điều khiển hệ thống bãi xe
2. Cấu tạo và nguyên lý hoạt động
Một hệ thống vòng từ gồm 3 thành phần chính:
- Vòng dây cảm ứng (loop)
- Dây dẫn tín hiệu
- Bộ dò vòng từ (loop detector)
Khi xe (kim loại) đi vào vùng loop, từ trường thay đổi → bộ dò nhận biết → xuất tín hiệu relay.
3. Các yếu tố ảnh hưởng đến hiệu quả vòng từ
- Kích thước vòng từ (phụ thuộc làn xe)
- Số vòng dây (ảnh hưởng độ ổn định, không phải độ nhạy)
- Chất lượng dây (chống nước, chống dầu)
- Khoảng cách đến bộ dò
⚠️ Lưu ý: Tăng số vòng dây không làm tăng độ nhạy, nhưng giúp hệ thống ổn định hơn.
4. Lưu ý khi lắp đặt vòng dò từ
- Cắt rãnh sâu 30–50mm
- Cắt góc 45° thay vì 90°
- Không nối dây giữa chừng
- Hàn nối thay vì dùng đầu nối cơ khí
- Sử dụng keo Epoxy hoặc Sika để bịt kín
5. Các loại vòng dò từ phổ biến
Reversing Loop
Dùng để dừng hoặc đảo chiều cổng/barie khi có xe.
Free Exit / Free Entry
Tự động mở cổng khi xe đi qua.
Shadow Loop
Ngăn không cho cổng đóng khi xe vẫn còn trong vùng nguy hiểm.
Close Loop
Kích hoạt đóng barie sau khi xe đi qua.
Arming Loop
Kích hoạt hệ thống kiểm soát (thẻ, RFID...) trước khi cho phép truy cập.
6. FAQ – Câu hỏi thường gặp
Vòng dò từ có phát hiện được xe máy không?
Có, nhưng cần điều chỉnh độ nhạy phù hợp trên bộ dò.
Chiều dài dây tối đa là bao nhiêu?
Thông thường ≤200m để đảm bảo độ chính xác.
Vì sao vòng từ báo lỗi?
Do đứt dây, ngắn mạch hoặc nhiễu điện từ.
