Thiết bị ATC-871  là một sản phẩm công nghiệp của hãng ATC (China). Thiết bị cho phép truyền dữ liệu không dây thông qua các chuẩn truyền thông RS232 hoặc RS485 hoặc UART/TTL (option). Dòng sản phẩm ATC-871 có hai mã sản phẩm nhỏ tương ứng với hai chuẩn truyền thông RS232 hay RS485, mã ATC-871S1 sẽ chuyển đổi cổng RS232 sang sóng RF, mã ATC-871S2 là mã giúp chuyển đổi cổng RS485 sang sáng RF. Hai thiết bị này có cách cấu hình giống nhau, chỉ khách nhau ở cổng vật lý kết nối với máy tính để cấu hình và truyền tin. Hôm nay BKAII sẽ hướng dẫn giúp các bạn hiểu về cách cấu hình mã ATC-871S1 (cổng RS232) và sử dụng module này nhé!

Giới thiệu:

  • ATC 871 là module truyền dữ liệu không dây thông qua chuẩn giao tiếp RS232, RS485, UART/TTL cho việc kết nối trực tiếp với máy tính, các thiết bị sử dụng RS485 hoặc các thiết bị sử dụng UART của vi xử lý.
  • ATC 871 có khả năng truyền bán song công, phù hợp với hầu hết các kiểu truyền thông điểm - đa điểm. Nó cũng có thể được áp dụng với kiểu truyền thông điểm – điểm một cách dễ dàng để nhằm hoàn thiện hệ thống có dây (RS232/485/TTL)

Kết nối ATC-871S1 với máy tính:

Nếu bạn dùng bộ ATC-871S1 thì bạn cắm trực tiếp cổng RS232 vào máy tính vào bộ ATC-871S1 như trong ảnh trên. Hoặc nếu máy tính của bạn không có cổng RS232, thì bạn sẽ cần một dây chuyển đổi từ cổng RS232 sang USB (mã ATC-810) theo mô hình: Máy tính -> kết nối với dây chuyển đổi USB sang RS232 -> cắm vào cổng RS232 của bộ ATC-871S1.



Kết nối ATC-871S2 với máy tính:

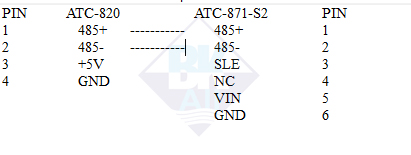

Còn trong trường hợp bạn dùng cổng RS485, tức là bạn đang sử dụng ATC-871S2 thì thông thường bạn sẽ cần một dây chuyển đổi từ RS485 sang USB (ATC-820) với sơ đồ: máy tính -> dây usb sang RS485, mã ATC-820 -> ATC-871S2, dưới dây là sơ đầu đấu chân giữa ATC-820 và ATC-871S2 để các bạn tham khảo:

Hướng dẫn cấu hình:

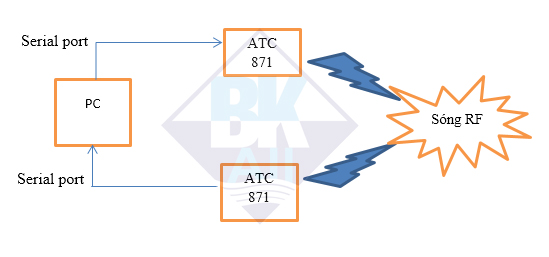

Hôm nay, BKAII sẽ hướng dẫn bạn cách cấu hình và sử dụng ATC-871S1 với mô hình đơn giản như sau:

Bước 1: Kết nối phần cứng thiết bị.

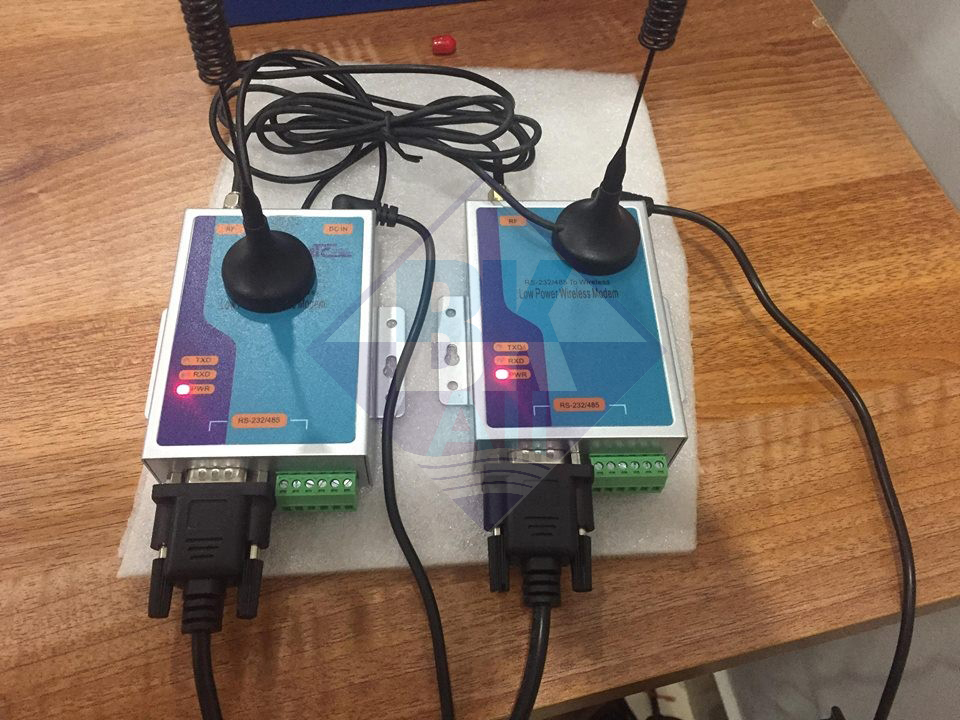

Kết nối nguồn, antenna cho 2 module. Cổng serial port (RS232) của 2 module ATC-871S1 kết nối với PC qua usb to com (COM 3 + COM4). Lưu ý: với bộ ATC-871S2 thì sẽ là cần dùng cổng RS485, tức là bạn cần có một sợi cáp usb to RS485 để cấu hình bạn nhé!

Bước 2: Cấu hình module ATC 871

  • Sử dụng phần mềm RF module soft để cấu hình cho biết bị

Link tải phần mềm: http://bkaii.com.vn/san-pham/atc/atc-871-thiet-bi-truyen-rs232-rs485-khong-day-cong-suat-thap



Sau khi cài đặt phầm mềm, click vào biểu tượng

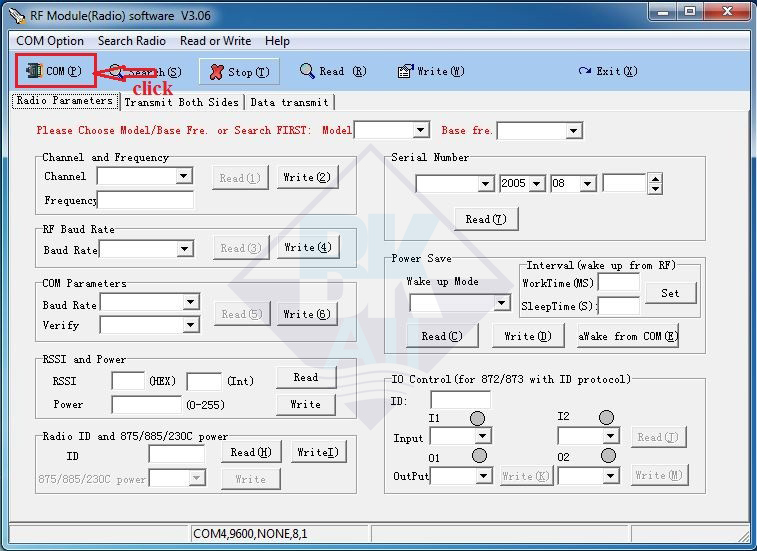

  • Vào giao diện chỉnh, chọn COM(P)

  • Hộp thoại COM Option xuất hiện để bạn lựa chọn cổng kết nối PC với module ATC 871

  • Lựa chọn thông số cổng COM và chọn Open.

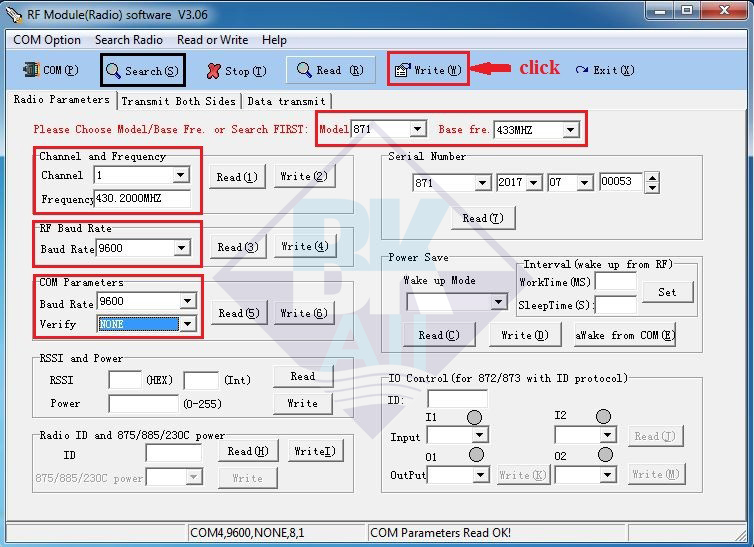

  • Sau khi chọn cổng kết nối PC với module ATC 871 -> cấu hình các thông số như:
  • Model/Base.
  • Chanel and Frequency.
  • RF Baud Rate.
  • COM parameter.

=> chọn Write(W) để ghi các thông số xuống cho module ATC-871.

Với module còn lại cũng cấu hình tương tự với các thông số giống như với module vừa cấu hình trong mạng.

Test và kiểm tra đường truyền:

  • Sử dụng phần mềm Hercule để đọc – ghi dữ liệu qua Serial Port của PC.



  • Click vào biểu tượng:



  • Vào giao diện Hercule:

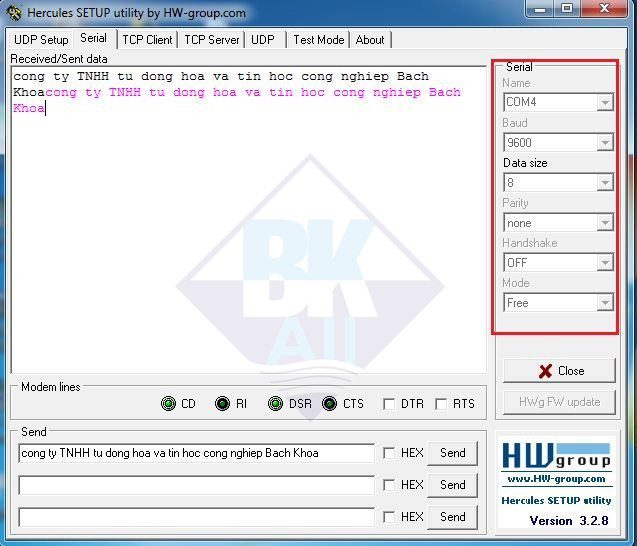

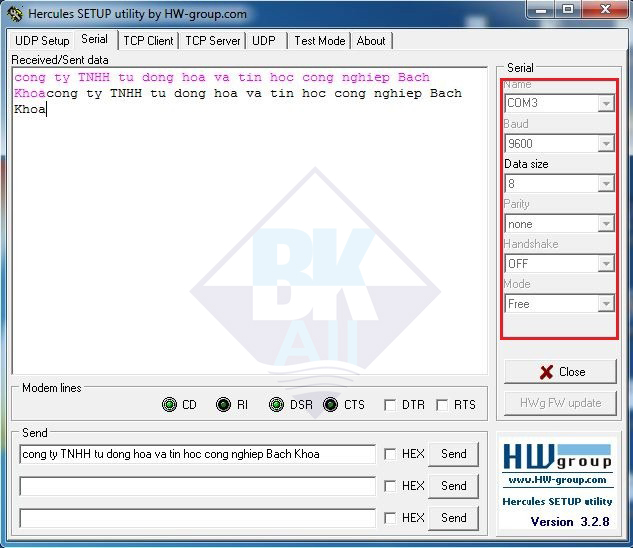

   Lựa chọn các thông số cổng COM3 và COM4 kết nối với 2 module ATC 871.

=> Kết quả là ta đã truyền được 1 chuỗi ký tự “cong ty TNHH tu dong hoa va tin hoc cong nghiệp Bach Khoa” từ COM3 <=> COM4.

Hy vọng với những bước hướng dẫn, BKAII sẽ giúp các bạn có thể cấu hình và sử dụng module ATC 871 với từng ứng dụng cụ thể.
