ATC-1000 là thiết bị được sản xuất bởi ATC - một trong những nhà sản xuất thiết bị truyền thông nổi tiếng, với chức năng chính là chuyển đổi tín hiệu từ RS232/485/422 sang Ethernet. Để hiểu thêm về sản phẩm này hôm nay BKAII sẽ hướng dẫn các bạn cách kết nối ATC-1000 qua cổng com ảo bằng VSPE nhé!
Cấu hình mạng:
Do bộ ATC-1000 và máy chủ sẽ làm việc với nhau qua mạng Ethernet nên cần cấu hình địa chỉ IP của ATC-1000 và PC phải trong cùng một lớp mạng - cùng một Local Area network.
Bạn có thể xem hướng dẫn cụ thể cách cấu hình mạng qua bài viết: Hướng dẫn cấu hình ATC-1000 Bộ chuyển đổi tín hiệu từ RS232/RS485/RS422 sang Ethernet.
Ở đây ta lựa chọn TCP mode cho ATC-1000 đóng vai trò là Client.
- Port number cho cổng giao tiếp (ở đây là 8686).
- Remote IP server address điền địa chỉ IP của server. Ở đây là địa chỉ IP của PC khi ta thiết lập mạng.
Tạo cổng COM ảo và kết nối với thiết bị:
Ở bài viết này, chúng tôi sẽ hướng dẫn bạn tạo cổng COM ảo và kết nối với ATC-1000 bằng phần mềm Virtual Serial Port Emulator (VSPE).
Link download phần mềm: http://www.eterlogic.com/Products.VSPE.html
Bước 1: Khởi tạo

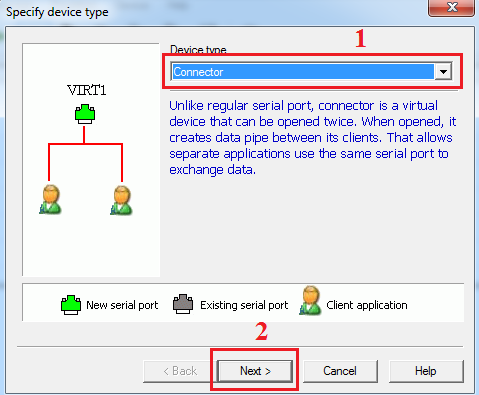

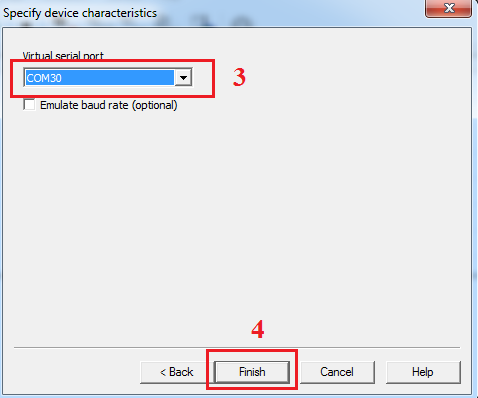

Bước 2: Thiết lập 1 cổng COM ảo (ở đây là COM 30).

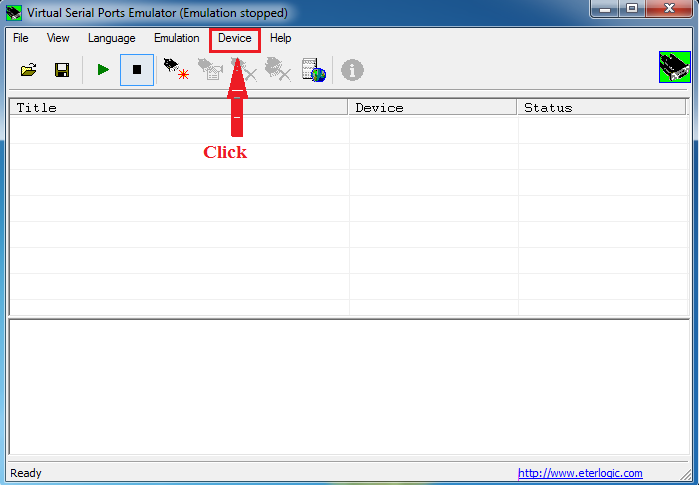

Bước 3: Tạo kết nối TCP server với COM ảo vừa thiết lập.
- Setting TCP Server:
- Setting Serial port (COM ảo vừa thiết lập):
=> Khi đã thiết lập xong kết nối TCP server với serial port
Bước 4: Chạy phần mềm.
Nếu status báo “OK” tức là bạn đã khởi tạo và chạy thành công. Giờ ta sẽ đi kiểm tra kết nối đường truyền về PC.
Kiểm tra kết nối với phần mềm Hercule
Kiểm tra cổng COM vật lý đăng sử dụng (ở đây là COM 3)
Mở phần mềm Hercule (Run 2 app)
Tại tab Serial: Mở cổng COM vật lý (COM 3) và COM ảo (COM 30), điền Baud, Data size, Parity theo đúng thông số ta đã thiết lập.
Và đây là kết quả: ta đã truyền được 1 chuỗi ký tự “ Cong ty TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa” qua cổng COM ảo (COM 30).
Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng ATC-1000 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
