Trong các hệ thống tự động hóa công nghiệp hiện nay, việc kết nối các thiết bị sử dụng chuẩn truyền thông RS232 / RS485 / RS422 lên mạng Ethernet là yêu cầu rất phổ biến. Các thiết bị thực hiện chức năng này thường được gọi là serial device server là gì , cho phép chuyển đổi dữ liệu từ chuẩn nối tiếp sang TCP/IP để phục vụ giám sát và điều khiển từ xa.

Một trong những giải pháp phổ biến hiện nay là dòng bộ chuyển đổi RS232 RS485 sang Ethernet của hãng ATC. Dòng sản phẩm này bao gồm ba thiết bị chính:

Trong các bài viết trước, BKAII đã hướng dẫn cấu hình và sử dụng ATC-1000 và ATC-2000. Trong bài viết này, chúng tôi sẽ tiếp tục hướng dẫn chi tiết cách cấu hình và vận hành ATC-3000 trong các hệ thống truyền thông công nghiệp.

ATC-3000 là thiết bị chuyển đổi tín hiệu từ Serial sang Ethernet TCP/IP, hỗ trợ 1 cổng RS232, 1 cổng RS485/RS422 và 1 cổng Ethernet 10/100Base-T(x). Thiết bị thường được sử dụng trong các hệ thống SCADA, PLC hoặc các ứng dụng Modbus công nghiệp để truyền dữ liệu giữa các thiết bị nối tiếp và mạng Ethernet.

Để hiểu rõ hơn về nguyên lý hoạt động của các chuẩn truyền thông nối tiếp, bạn có thể tham khảo thêm series kiến thức chuyên sâu về RS232 RS485 RS422 mà BKAII đã tổng hợp.

- Mô tả chung:

- Sơ đồ cổng kết nối:

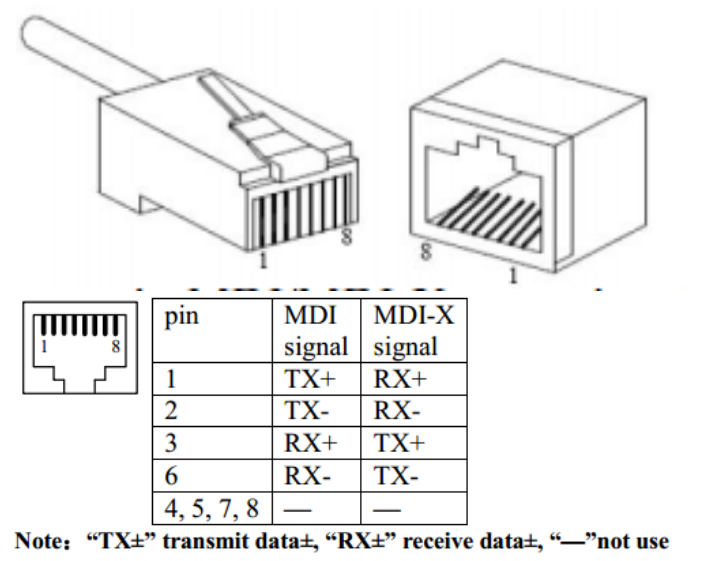

Cổng RJ45:

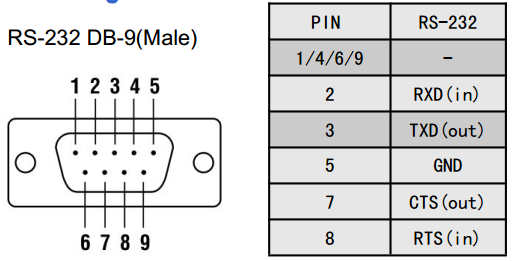

Cổng RS232:

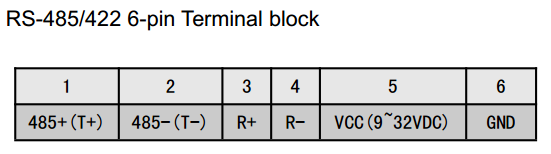

Cổng RS485/442:

Nguồn: Adapter 8-24 VDC – 500mA.
- Cấu hình thiết bị:
Bước 1: Cài đặt địa chỉ IP
Theo quy định của nhà sản xuất, ATC-3000 sẽ có:
• IP mặc định : 192.168.0.250
• Subnet mask : 255.255.255.0
• Thông qua trình duyệt Web, IP của ATC-3000 và PC phải tương đương nhau trong cùng một Local Area network.
• Có thể thay đổi địa chỉ IP của ATC-3000 và PC sao cho chúng chung Local Area network.

Cài đặt địa chỉ IP cho PC
Ta có thể làm theo các thao tác sau:

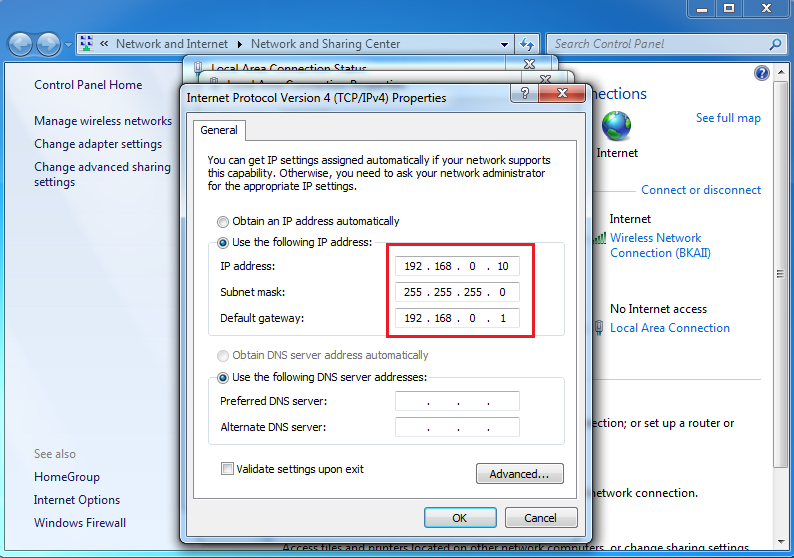

Start -> Control panel -> Network and Internet -> Network and Sharing center -> Local area Connection -> Properties -> Internet protocol（TCP/IP）Setting PC’s IPaddress: 192.168.0.X ( X từ 2 đến 254 trừ 250). Ở đây ta đặt là 192.168.0.10

Cài đặt địa chỉ IP cho ATC-3000
Ta đăng nhập vào IP mặc định của thiết bị mà nhà sản xuất cho bằng Web. Ở đây là 192.168.0.250, User: admin, Pass: admin.

Bước 2: Đăng nhập và cài đặt thông số
Sử dụng trình duyệt Web để đăng nhập địa chỉ IP mặc định của module ATC-3000 là 192.168.0.250
ID: admin
Pass: admin

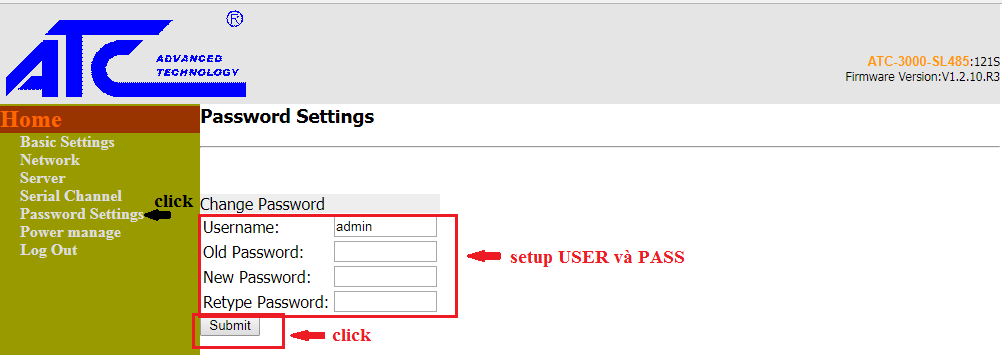

- Thiết lập kết nối:
=> Click Serial Chanel để chọn kênh giao tiếp => click Serial Setting cài đặt cấu hình.

Sau khi cài xong, ta click Submit để lưu cấu hình lại.
- Lựa chọn chế độ TCP mode cho module:

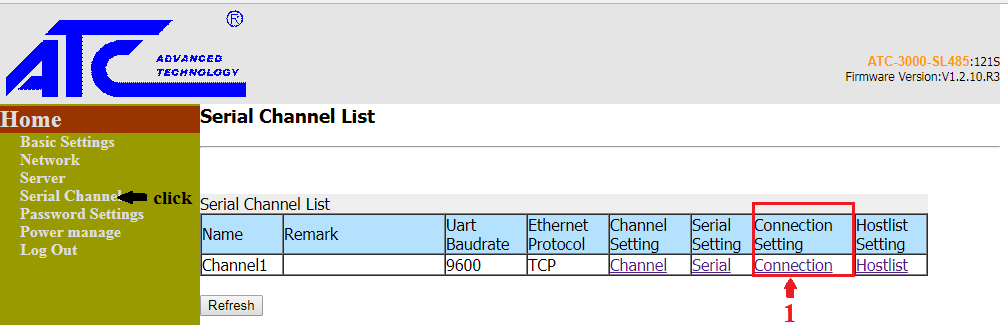

=> Click Serial Chanel để lựa chọn kênh giao tiếp -> chọn Connection setting để cài đặt chế độ làm việc cho ATC 3000.

*) khi module được chọn là Server:

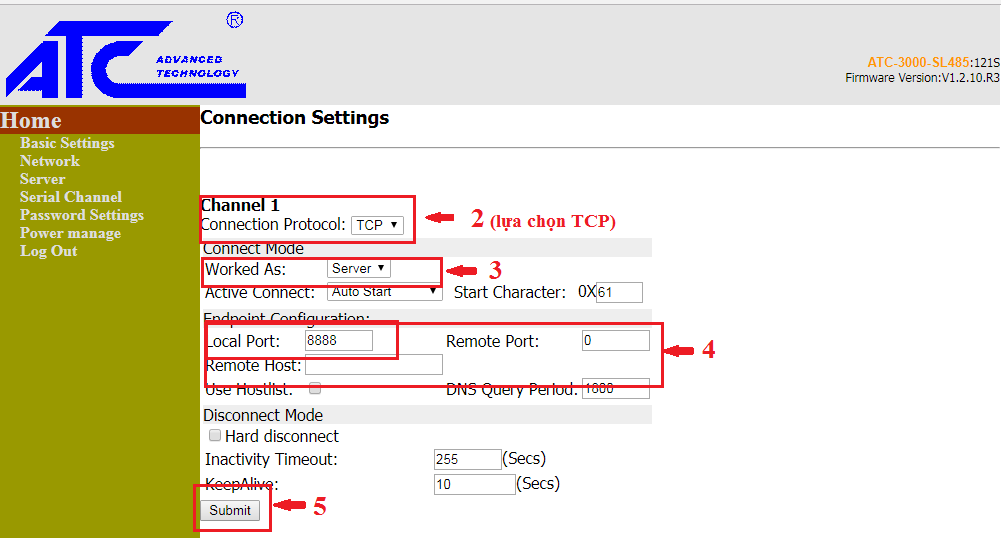

Connection Protocol chọn TCP.
Worked As chọn chế độ làm việc. Ở đây là Server.
Local Port chọn cổng giao tiếp cho thiết bị là Server (ATC-3000).Ở đây ta chọn 8888
=> Click Submit để lưu cấu hình vừa cài đặt.

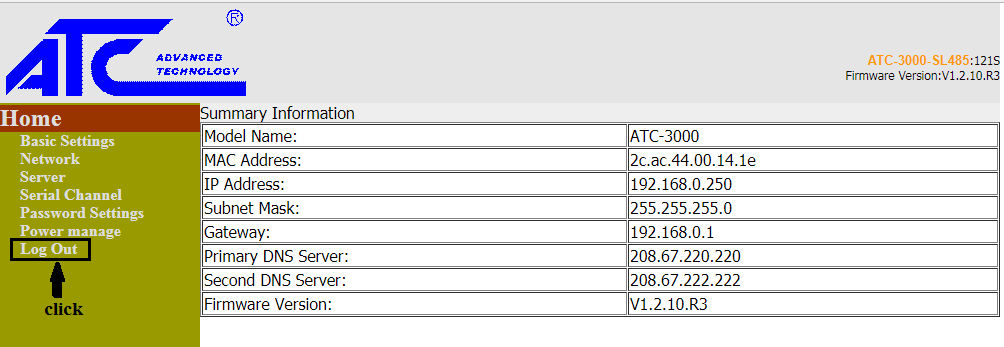

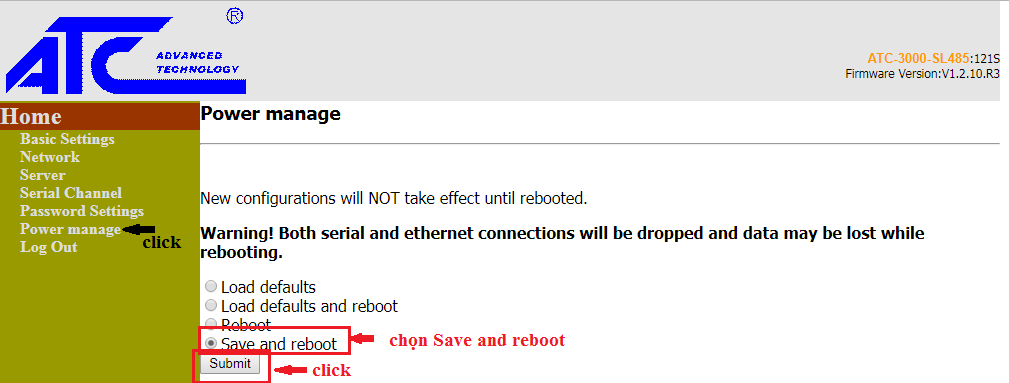

NOTE: Sau khi lựa chọn chế độ làm việc và thông số Serial Port xong, ta chọn Power manage để lưu các thiết lập và khởi động lại cho module => Click Log Out để thoát khỏi giao diện và bắt đầu làm việc.

- Sử dụng phần mềm Hercule trên PC tạo kết nối với ATC-3000
Mục Serial: thiết lập thông số giống với thông số ta đã cấu hình “Serial Port Setup” ở trên

Mục TCP Client:
+ Module IP: điền địa chỉ IP của server. Ở đây là ATC-3000 (192.168.0.250)
+ Port: là port number mà ta đã đặt ở trên. ( ở đây là 8888)

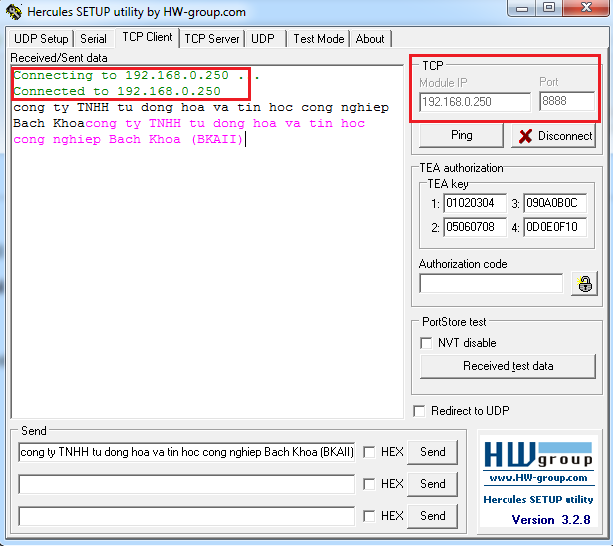

+ Click nút Connect -> hiện “connected to 192.168.0.250” là ta đã kết nối thành công -> gửi chuỗi ký tự “công ty TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa(BKAII)”

*) khi module được chọn là Client.

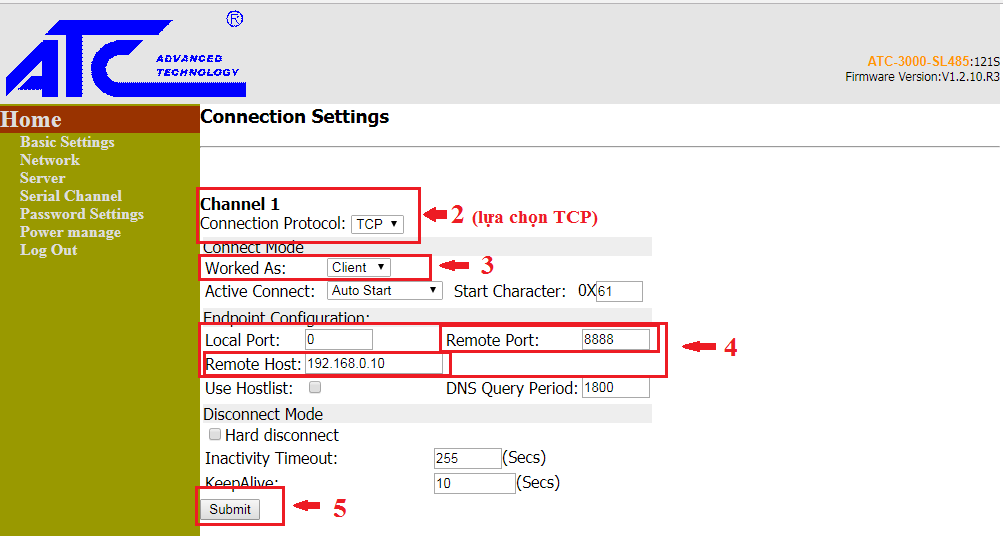

Connection Protocol chọn TCP.
Worked As chọn chế độ làm việc. Ở đây là Client.
Remote Port chọn cổng giao tiếp cho thiết bị là Server (PC).Ở đây ta chọn 8888
Remote Host là địa chỉ IP của Server. Ở đây là PC có địa chỉ 192.168.0.10
=> Click Submit để lưu cấu hình vừa cài đặt.

NOTE: Sau khi lựa chọn chế độ làm việc và thông số Serial Port xong, ta chọn Power manage để lưu các thiết lập và khởi động lại cho module => Click Log Out để thoát khỏi giao diện và bắt đầu làm việc.

- Sử dụng phần mềm Hercule tạo kết nối với ATC-3000

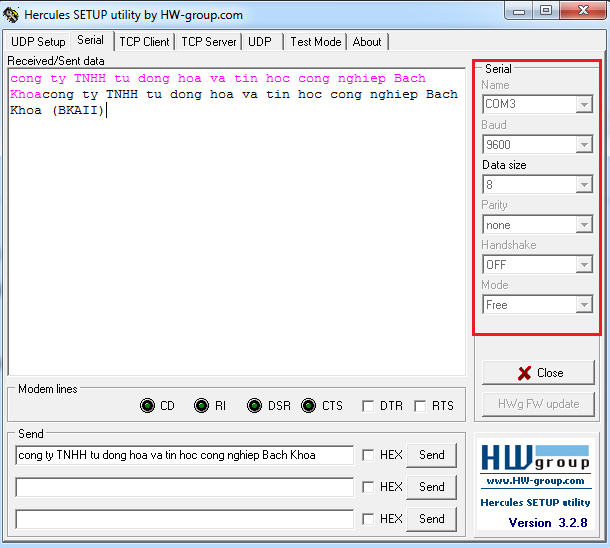

Mục Serial: thiết lập thông số giống với thông số ta đã cấu hình “UART control” ở trên.

Mục TCP Server:
Port: là port number mà ta đặt ở trên (ở đây là 8888)

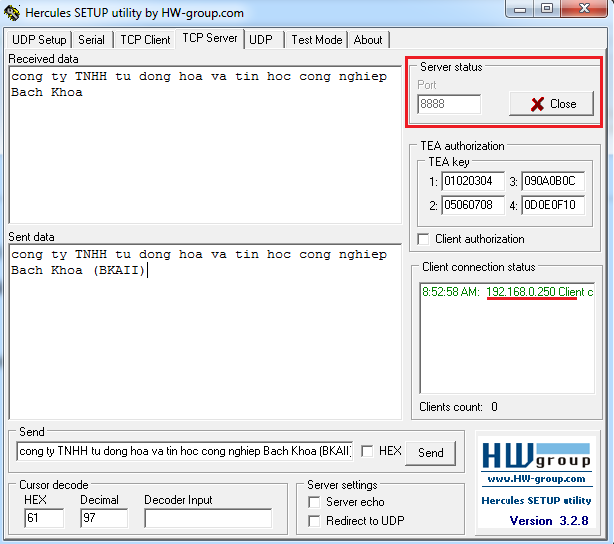

-> click Listen để bắt đầu lắng nghe port. -> hiện “….. :192.168.0.250 Client connected” là ta đã kết nối thành công -> ta gửi chuỗi ký tự “công ty TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa(BKAII)”

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng ATC-3000 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
