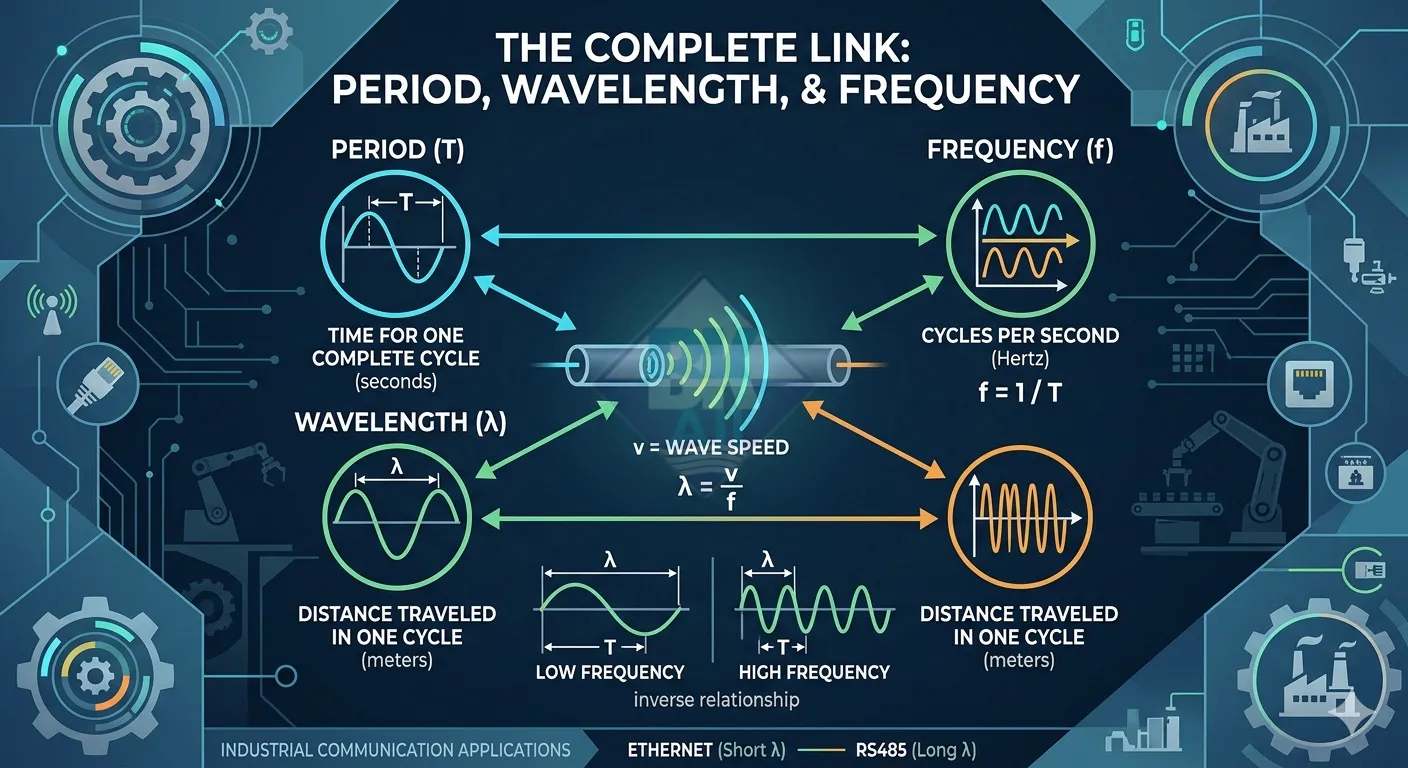

Chu kỳ, bước sóng và tần số – mối liên hệ đầy đủ

Trong các bài trước, chúng ta đã hiểu tần số xuất hiện ở khắp nơi – từ tín hiệu analog, tín hiệu số cho tới Ethernet. Tuy nhiên, để hiểu sâu bản chất của tín hiệu trong truyền thông công nghiệp, bạn cần nắm thêm hai khái niệm cực kỳ quan trọng:

• Chu kỳ (Period)
• Bước sóng (Wavelength)

Ba đại lượng này không tồn tại độc lập, mà liên kết chặt chẽ với nhau và quyết định cách tín hiệu truyền đi trong dây cáp, trong không khí hoặc trong môi trường công nghiệp nhiều nhiễu.

1. Chu kỳ là gì? (Period – T)

Chu kỳ (T) là thời gian để một tín hiệu hoàn thành 1 lần lặp lại đầy đủ.

Ví dụ dễ hiểu:

• Một sóng sin đi từ 0 → đỉnh → xuống đáy → quay lại 0 = 1 chu kỳ
• Một xung vuông ON → OFF → ON = 1 chu kỳ

👉 Đơn vị của chu kỳ là giây (s)

Ví dụ:

• Nếu một tín hiệu lặp lại mỗi 1 ms → T = 0.001 s

2. Tần số và chu kỳ – mối quan hệ nghịch đảo

Tần số (f) và chu kỳ (T) liên hệ với nhau theo công thức:

f = 1 / T

Điều này có nghĩa:

• Chu kỳ càng nhỏ → tín hiệu lặp càng nhanh → tần số càng cao
• Chu kỳ càng lớn → tín hiệu chậm → tần số thấp

Ví dụ thực tế:

• T = 1 ms → f = 1000 Hz
• T = 1 µs → f = 1 MHz

3. Bước sóng là gì? (Wavelength – λ)

Bước sóng (λ) là khoảng cách mà sóng truyền được trong 1 chu kỳ.

Bạn có thể hình dung:

• Khoảng cách giữa hai đỉnh sóng liên tiếp
• Khoảng cách tín hiệu “lặp lại trong không gian”

👉 Đơn vị: mét (m)

4. Mối liên hệ giữa bước sóng và tần số

Ba đại lượng liên hệ với nhau qua công thức:

λ = v / f

Trong đó:

• λ: bước sóng
• v: vận tốc truyền sóng
• f: tần số

👉 Với sóng điện từ trong không khí:

v ≈ 300.000.000 m/s

Ví dụ dễ hiểu

• Tín hiệu 100 MHz → bước sóng ≈ 3 m
• Tín hiệu 1 GHz → bước sóng ≈ 0.3 m

👉 Kết luận quan trọng:

• Tần số càng cao → bước sóng càng ngắn
• Tần số càng thấp → bước sóng càng dài

5. Liên hệ thực tế trong truyền thông công nghiệp

5.1 Ethernet và bước sóng

Trong Ethernet (ví dụ 100 MHz – 500 MHz), bước sóng chỉ từ vài mét đến vài chục cm.

👉 Điều này dẫn đến:

• Cáp mạng dài vài chục mét đã là nhiều “chu kỳ sóng”
• Dễ xảy ra phản xạ tín hiệu nếu impedance không chuẩn

5.2 RS485 và bước sóng dài hơn

RS485 có tần số thấp hơn → bước sóng dài hơn → tín hiệu “ổn định hơn” trên khoảng cách xa.

• Ít nhạy với nhiễu cao tần
• Truyền xa tốt hơn (hàng trăm mét)

5.3 Nhiễu điện từ liên quan đến bước sóng

Một nguyên lý cực kỳ quan trọng:

• Dây dẫn dài gần bằng bước sóng → dễ trở thành anten

👉 Đây là lý do:

• Cáp dài dễ bị nhiễu
• Cần shield, nối đất, termination đúng

6. Tóm tắt dễ nhớ

👉 Công thức cốt lõi:

• f = 1 / T
• λ = v / f

Kết luận

Chu kỳ, tần số và bước sóng là ba góc nhìn khác nhau của cùng một hiện tượng:

• Chu kỳ → nhìn theo thời gian
• Tần số → tốc độ lặp
• Bước sóng → cách tín hiệu trải dài trong không gian

👉 Hiểu rõ mối quan hệ này là nền tảng để:

• Thiết kế hệ thống mạng công nghiệp ổn định
• Xử lý nhiễu đúng bản chất
• Lựa chọn cáp và thiết bị phù hợp

👉 Ở bài tiếp theo, chúng ta sẽ đi sâu vào: “Tại sao tín hiệu tốc độ cao dễ nhiễu hơn?”
