TSN là gì? Giải pháp Time-Sensitive Networking cho nhà máy thông minh

Trong xu hướng công nghiệp 4.0, khi các thiết bị công nghiệp cần trao đổi dữ liệu theo thời gian thực, Time-Sensitive Networking (TSN) trở thành giải pháp quan trọng để đảm bảo mạng Ethernet truyền tải dữ liệu một cách deterministic – tức thời gian truyền cố định, giảm độ trễ và jitter. Bài viết này sẽ giúp bạn hiểu TSN là gì, các chuẩn, ứng dụng và lợi ích khi triển khai trong hệ thống công nghiệp.

1. Tổng quan về TSN

TSN (Time-Sensitive Networking) là tập hợp các chuẩn IEEE mở rộng từ Ethernet, nhằm hỗ trợ truyền dữ liệu thời gian thực với độ trễ thấp và khả năng dự đoán chính xác. TSN không thay thế Ethernet công nghiệp truyền thống, mà mở rộng khả năng của nó để phục vụ các ứng dụng yêu cầu deterministic như Single Pair Ethernet (SPE), tự động hóa máy móc, robot công nghiệp, và các hệ thống SCADA quan trọng.

Nói cách khác, TSN giúp mạng Ethernet trở nên “thời gian nhạy cảm”, đảm bảo rằng gói tin quan trọng được ưu tiên và truyền tải đúng thời gian dự kiến, giảm tình trạng trễ (latency) hoặc trùng lặp (jitter).

1.1 Lịch sử phát triển

TSN xuất phát từ nhu cầu mạng công nghiệp đảm bảo thời gian thực khi Ethernet chuẩn không thể đảm bảo độ trễ thấp và độ ổn định khi có nhiều thiết bị kết nối. IEEE 802.1 đã phát triển một loạt các tiêu chuẩn TSN bao gồm:

• 802.1AS: Đồng bộ thời gian mạng chính xác.
• 802.1Qbv: Lập lịch thời gian để ưu tiên gói tin.
• 802.1Qbu & 802.3br: Cho phép preemption – cắt gói tin không quan trọng để ưu tiên gói tin thời gian thực.
• 802.1CB: Redundancy và bảo vệ dữ liệu trong mạng công nghiệp.

Các chuẩn này được thiết kế để tương thích ngược với Ethernet truyền thống, nghĩa là TSN có thể triển khai trên các cáp Ethernet công nghiệp hiện có mà không cần thay thế hoàn toàn hệ thống mạng.

2. TSN hoạt động như thế nào?

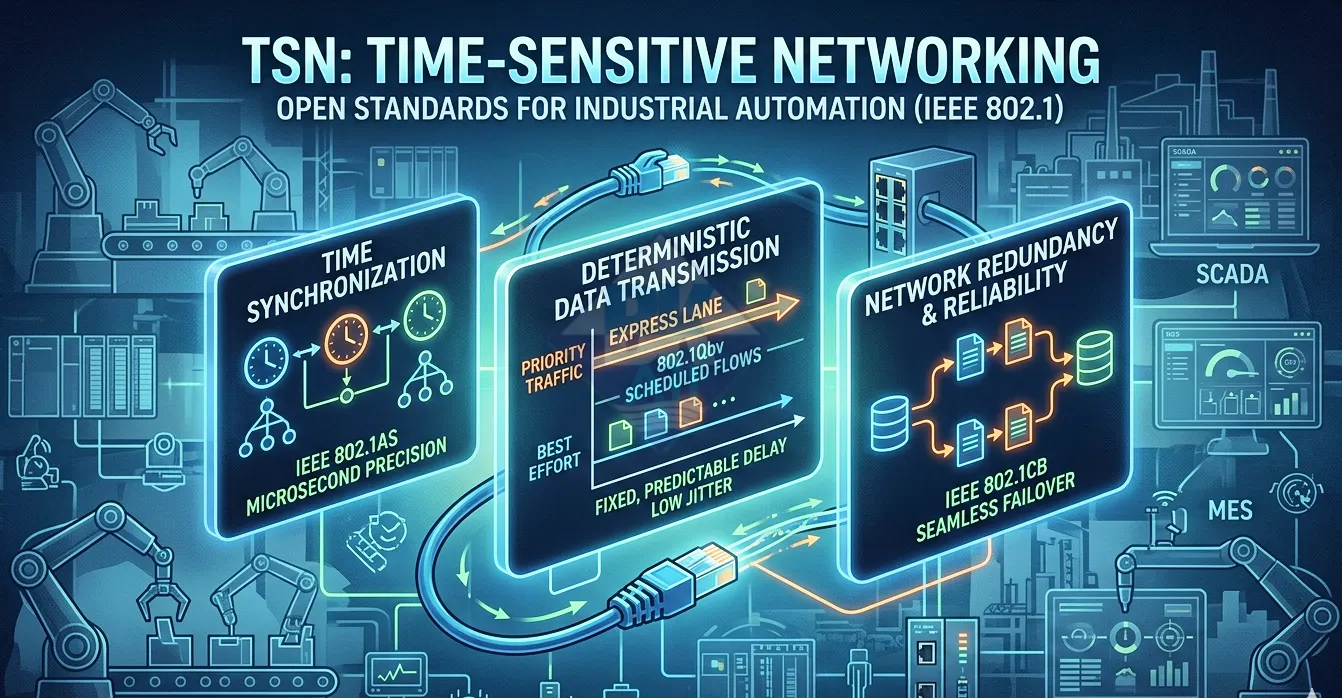

Khác với Ethernet truyền thống, TSN hoạt động dựa trên ba nguyên lý cơ bản:

2.1 Đồng bộ hóa thời gian (Time Synchronization)

Mạng TSN sử dụng chuẩn IEEE 802.1AS để đồng bộ hóa tất cả các thiết bị trong mạng đến mức micro-giây. Điều này đảm bảo mọi thiết bị biết chính xác thời điểm gửi và nhận gói tin.

2.2 Lập lịch theo thời gian (Time-Aware Scheduling)

Thông qua 802.1Qbv, TSN lập lịch truyền gói tin theo các khung thời gian cố định. Gói tin quan trọng được ưu tiên và không bị trì hoãn bởi các gói tin khác, giảm jitter và latency.

2.3 Dự phòng dữ liệu (Redundancy)

TSN tích hợp 802.1CB cho phép sao chép gói tin và truyền qua nhiều đường dẫn khác nhau, đảm bảo dữ liệu vẫn được nhận ngay cả khi một đường truyền gặp sự cố. Đây là bước tiến vượt trội so với các cơ chế redundancy truyền thống như STP/RSTP.

3. TSN và các chuẩn mạng khác

TSN không thay thế các chuẩn mạng công nghiệp khác, mà bổ sung để Ethernet có thể vận hành với deterministic behavior. Một số so sánh:

• Ethernet chuẩn: Truyền dữ liệu không đảm bảo thời gian, có jitter và latency cao khi nhiều thiết bị gửi dữ liệu đồng thời.
• Profinet IRT / EtherCAT: Thời gian thực cho các ứng dụng nhất định, nhưng phụ thuộc vào chuẩn riêng, không tương thích chung.
• TSN: Chuẩn mở IEEE, hoạt động trên Ethernet sẵn có, hỗ trợ nhiều loại thiết bị khác nhau, có khả năng đồng bộ, lập lịch và dự phòng dữ liệu.

Xem thêm: Ethernet công nghiệp thế hệ mới: SPE & TSN.

4. Lợi ích khi triển khai TSN trong nhà máy

4.1 Độ trễ thấp và ổn định

TSN giúp gói tin công nghiệp truyền tải với độ trễ cực thấp, gần như không biến thiên, phù hợp với robot, máy CNC và hệ thống điều khiển thời gian thực.

4.2 Khả năng tương thích mở

Với chuẩn IEEE mở, TSN có thể kết nối đa dạng thiết bị từ nhiều hãng mà không cần phụ thuộc vào chuẩn độc quyền. Điều này phù hợp với các hệ thống đa thương hiệu và mở rộng mạng.

4.3 Bảo mật dữ liệu và dự phòng

TSN cho phép lập kế hoạch sao chép gói tin và dự phòng nhiều đường truyền, giảm rủi ro mất dữ liệu quan trọng, rất cần thiết cho SCADA, MES và các hệ thống IoT công nghiệp.

4.4 Tiết kiệm chi phí đầu tư dài hạn

Triển khai TSN trên hạ tầng Ethernet sẵn có giúp nhà máy tránh thay thế toàn bộ thiết bị, chỉ nâng cấp switch, NIC và các thiết bị hỗ trợ TSN. Xem thêm các cáp Ethernet công nghiệp tương thích.

5. Ứng dụng TSN trong công nghiệp

• Robot và tự động hóa: TSN đảm bảo các lệnh điều khiển robot nhận đúng thời gian, giảm sai lệch và va chạm.
• SCADA & MES: Dữ liệu từ các cảm biến và PLC được truyền thời gian thực, giúp hệ thống giám sát chính xác.
• IoT công nghiệp: TSN tương thích với Single Pair Ethernet (SPE) giúp kết nối cảm biến mỏng, thiết bị biên.
• Redundant Ring / MRP: TSN kết hợp với các cơ chế vòng như ERPS G8032 hoặc Turbo Ring Moxa tăng độ tin cậy mạng.

6. TSN vs SPE và các công nghệ Ethernet công nghiệp khác

TSN thường triển khai song song với SPE để kết nối cảm biến mỏng, thiết bị biên. Một số điểm khác biệt:

7. Triển khai TSN thực tế

Để triển khai TSN, nhà máy cần:

• Switch và NIC hỗ trợ TSN (802.1Qbv, 802.1AS, 802.1CB).
• Đồng bộ thời gian mạng qua 802.1AS.
• Lập lịch ưu tiên gói tin công nghiệp (Time-Aware Scheduling).
• Dự phòng dữ liệu với 802.1CB.
• Kiểm tra kết nối với các cáp Ethernet công nghiệp và mạng vòng (Ring / MRP).

Khi triển khai đúng chuẩn, TSN giúp nhà máy vận hành an toàn, ổn định và mở rộng dễ dàng mà không phải đầu tư quá nhiều vào hạ tầng mạng mới.

8. Kết luận

Time-Sensitive Networking (TSN) là bước tiến quan trọng giúp Ethernet công nghiệp trở nên thời gian nhạy cảm, phù hợp với các nhà máy thông minh, robot, SCADA và IoT công nghiệp. Khi kết hợp với SPE, TSN giúp mở rộng khả năng kết nối cảm biến, thiết bị biên, đồng thời giữ chi phí đầu tư hợp lý. Đây là một trong những chuẩn mở mà các nhà máy hiện đại nên áp dụng để chuẩn bị cho Ethernet công nghiệp thế hệ mới.
