HD67750-A1: Bộ chuyển đổi IEC 61850 Server / PROFIBUS Master – Giải pháp kết nối giữa hệ thống điện và tự động hóa công nghiệp

1. Giới thiệu về giao thức IEC 61850 và giao thức PROFIBUS

1.1 IEC 61850 – Giao thức truyền thông cho trạm điện thông minh

IEC 61850 là tiêu chuẩn quốc tế được IEC (International Electrotechnical Commission) phát triển, dùng để truyền thông và tích hợp trong các hệ thống điện, đặc biệt là trạm biến áp tự động (Substation Automation System). Chuẩn này cho phép các thiết bị từ nhiều hãng khác nhau có thể trao đổi dữ liệu, đồng bộ và vận hành theo cấu trúc logic chung.

Ứng dụng của IEC 61850 rất rộng, bao gồm: trạm điện thông minh, hệ thống SCADA, nhà máy điện gió, điện mặt trời, và các trung tâm điều độ điện lực. Điểm mạnh là khả năng truyền dữ liệu thời gian thực, độ tin cậy cao, hỗ trợ các dịch vụ như GOOSE, MMS, và Sampled Value (SV).

1.2 PROFIBUS – Chuẩn truyền thông công nghiệp phổ biến trong nhà máy

PROFIBUS (Process Field Bus) là giao thức truyền thông tiêu chuẩn do Siemens và tổ chức PROFIBUS International phát triển, được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp. Giao thức này hoạt động theo mô hình Master/Slave và cho phép trao đổi dữ liệu giữa các thiết bị điều khiển (PLC, DCS) với thiết bị trường (sensor, actuator, biến tần,...).

PROFIBUS có hai biến thể chính:

PROFIBUS-DP: Truyền thông tốc độ cao cho các thiết bị trường trong công nghiệp.
PROFIBUS-PA: Truyền thông trong môi trường quá trình (process automation).

Nhờ tính ổn định, tốc độ cao và khả năng tương thích rộng, PROFIBUS vẫn là lựa chọn tiêu chuẩn trong nhiều hệ thống tự động hóa nhà máy hiện nay.

2. Tại sao cần chuyển đổi giữa IEC 61850 Server và PROFIBUS Master?

Trong thực tế, nhiều nhà máy và trạm điện đang tồn tại song song hai hệ thống:

Hệ thống điện sử dụng chuẩn IEC 61850 (để kết nối các IED – Intelligent Electronic Device, relay, tủ bảo vệ,…)
Hệ thống điều khiển nhà máy hoặc dây chuyền sản xuất lại sử dụng PROFIBUS (để kết nối PLC, HMI, biến tần,...)

Hai hệ thống này hoạt động độc lập với nhau, gây khó khăn cho việc chia sẻ dữ liệu, giám sát tập trung hoặc điều khiển phối hợp.

3. Giới thiệu sản phẩm HD67750-A1: IEC 61850 Server / PROFIBUS Master – Converter

Bộ chuyển đổi HD67750-A1 của hãng ADFweb (Italy), hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67750-A1 là bộ chuyển đổi giao thức chuẩn công nghiệp, được thiết kế nhằm kết nối trực tiếp giữa mạng IEC 61850 và mạng PROFIBUS, giúp đồng bộ dữ liệu, tối ưu vận hành và giảm chi phí đầu tư thay mới hệ thống. Thiết bị cho phép thiết bị sử dụng chuẩn PROFIBUS (Slave) có thể giao tiếp với hệ thống IEC 61850 (Client/SCADA). Bộ chuyển đổi giao thức HD67750-A1 sẽ đóng vai trò là IEC 61850 Server trên mạng điện và đồng thời là PROFIBUS Master trên mạng tự động hóa.

Đặc điểm nổi bật:

Hỗ trợ đầy đủ giao thức IEC 61850 Edition 2 (MMS, GOOSE,...)
Hỗ trợ PROFIBUS Master, tốc độ truyền lên tới 12 Mbps.
Cấu hình dễ dàng qua phần mềm SW67650 của ADFweb.
Hỗ trợ cổng Ethernet RJ45, RS485 và đầu nối PROFIBUS chuẩn DB9.
Hoạt động ổn định trong môi trường công nghiệp (-40°C đến +85°C).
Cung cấp dữ liệu trạng thái, cảnh báo và giá trị đo lường theo mô hình logic IEC 61850.

4. Phân tích nguyên lý hoạt động theo sơ đồ

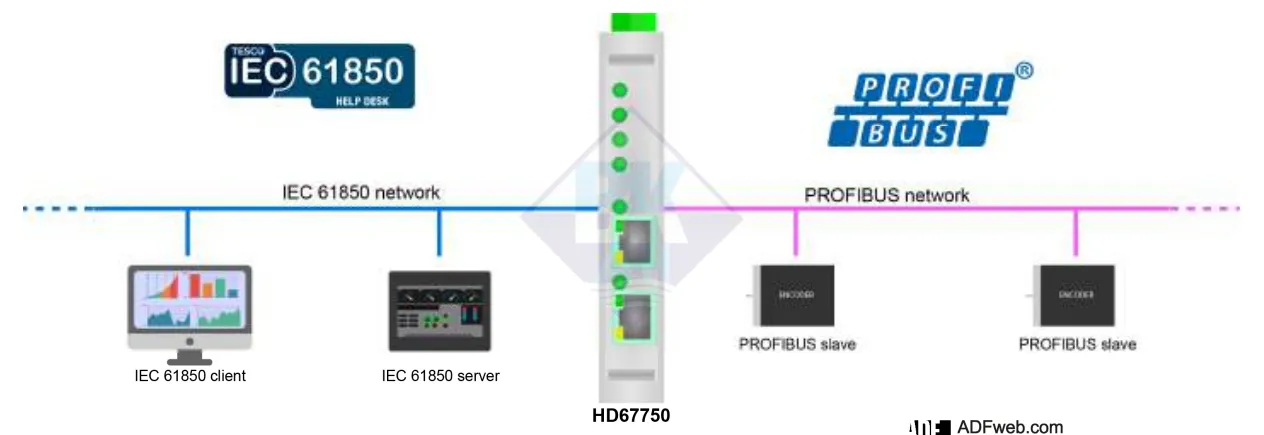

4.1 Sơ đồ nguyên lý

Sơ đồ thể hiện quá trình kết nối giữa hai mạng truyền thông: IEC 61850 network (phía bên trái) và PROFIBUS network (phía bên phải). Bộ HD67750-A1 nằm ở trung tâm, thực hiện nhiệm vụ trung gian chuyển đổi dữ liệu giữa hai chuẩn khác nhau.

4.2 Vai trò của các thành phần trong mô hình

IEC 61850 Client (HMI, SCADA): Thu thập và hiển thị dữ liệu từ các thiết bị IEC 61850 Server.
IEC 61850 Server: Cung cấp dữ liệu theo mô hình logic của IEC 61850, thường là các IED hoặc relay bảo vệ.
HD67750-A1: Là trung tâm chuyển đổi – nhận dữ liệu từ các thiết bị PROFIBUS Slave, chuyển đổi sang mô hình dữ liệu IEC 61850 và gửi đến hệ thống giám sát.
PROFIBUS Slave: Các thiết bị trường như cảm biến, biến tần, mô-đun I/O,... kết nối qua mạng PROFIBUS.

4.3 Luồng dữ liệu

Luồng dữ liệu trong mô hình hoạt động như sau:

Bộ HD67750-A1 hoạt động như PROFIBUS Master, chủ động truy vấn dữ liệu từ các thiết bị PROFIBUS Slave.
Dữ liệu thu được (tín hiệu số, tương tự, trạng thái, cảnh báo...) được xử lý và ánh xạ (mapping) sang các đối tượng Logical Node trong mô hình IEC 61850 Server.
Từ phía mạng điện, IEC 61850 Client (ví dụ SCADA) sẽ đọc dữ liệu này thông qua giao thức MMS hoặc GOOSE.
Quá trình diễn ra song song, đảm bảo tính thời gian thực và độ tin cậy cao.

5. Câu hỏi thường gặp (FAQ)

❓ Có thể sử dụng HD67750-A1 trong môi trường ngoài trời hoặc tủ điện không điều hòa?

✅Có. Sản phẩm được thiết kế cho môi trường công nghiệp khắc nghiệt, dải nhiệt hoạt động -40°C đến +85°C.

❓ HD67750-A1 có cần cấp nguồn riêng không?

✅Có. Thiết bị cần cấp nguồn DC 8–24V, công suất tiêu thụ khoảng 2.5W.

❓ Làm sao cấu hình ánh xạ dữ liệu giữa hai giao thức?

✅ADFweb cung cấp phần mềm SW67650 miễn phí, giúp người dùng dễ dàng cấu hình các đối tượng dữ liệu giữa PROFIBUS và IEC 61850 thông qua giao diện đồ họa.
