Hạ tầng thu phí điện tử (ETC) ổn định — Advantech EKI & Backbone Switch
Bài viết trình bày kiến trúc hạ tầng mạng cho hệ thống thu phí điện tử ETC: từ traffic cabinet, backbone switch (uplink quang), tới dự phòng vòng (fiber ring), QoS cho video ANPR và giám sát vận hành sử dụng Advantech EKI làm nền tảng.
1. Thách thức triển khai hệ thống ETC
- Băng thông lớn & latency thấp: camera ANPR (Full HD/4K) cần uplink đủ băng thông.
- Độ sẵn sàng cao: gián đoạn mạng ảnh hưởng trực tiếp tới thu phí và giao thông.
- Khoảng cách & môi trường: các tủ traffic cabinet rải dài hàng km, yêu cầu liên kết cáp quang hoặc SFP đa khoảng cách.
- Quản lý & bảo mật: nhiều site phân tán, cần NMS tập trung và bảo mật kết nối (VPN/TLS).
2. Kiến trúc đề xuất

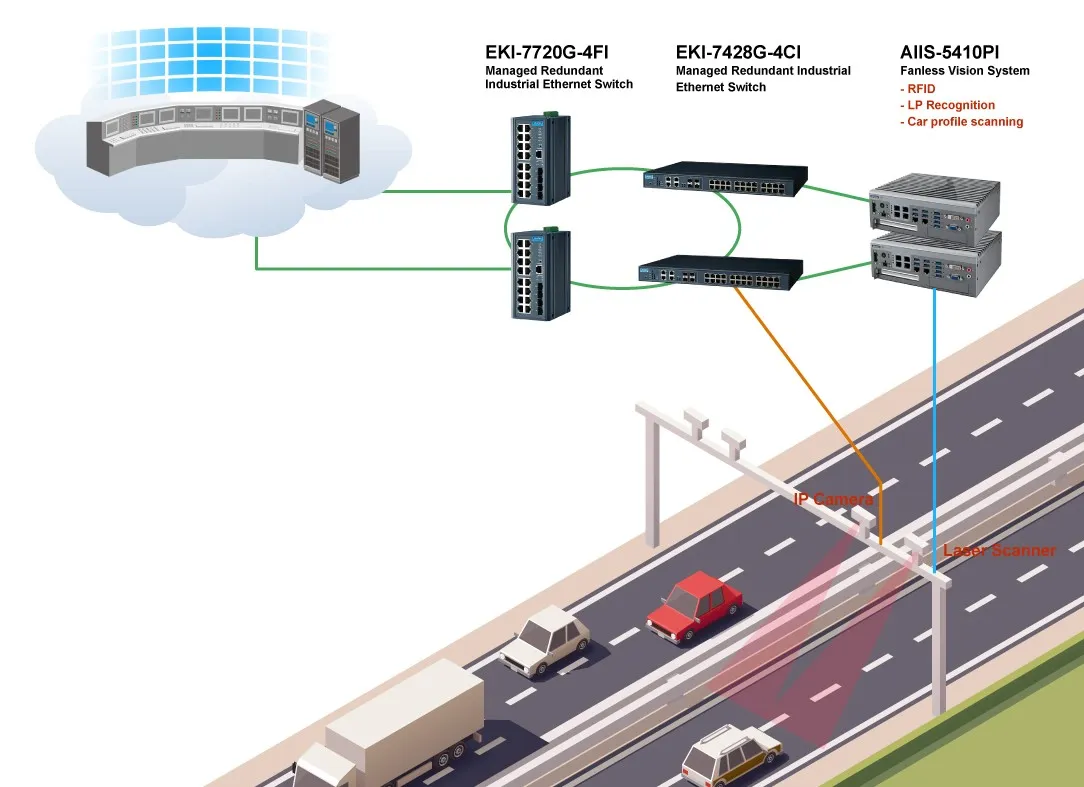

Kiến trúc tổng quan gồm các lớp: Edge (Traffic Cabinets) — Aggregation/Backbone (Fiber Ring) — Core / Data Center (ETC platform, DB, OSS/BSS).
Edge: Traffic Cabinet
Mỗi tủ giao thông (Traffic Cabinet) trang bị:
- Switch công nghiệp Advantech EKI (cổng PoE cho camera ANPR nếu cần).
- Module SFP quang dành cho uplink (single-mode/multi-mode tuỳ khoảng cách).
- Gateway/edge device xử lý ANPR (edge OCR) để giảm băng thông nếu muốn.
- UPS/nguồn dự phòng để bảo đảm hoạt động khi mất điện lưới ngắn hạn.
Aggregation & Backbone
Sử dụng Fiber Ring với các backbone switch hỗ trợ OAM và vòng dự phòng (ERPS/Turbo Ring) để khôi phục <20–50 ms khi đứt mạch. Uplink về Trung tâm đặt tại POP/Node dùng switch core có khả năng xử lý nhiều trăm Mbps → Gbps.
3. Thiết bị & BOM tham khảo
| Nhóm | Thiết bị gợi ý | Chức năng | Ghi chú |
|---|---|---|---|
| Edge Switch | Advantech EKI-xxx (Managed industrial switch, SFP ports) | PoE cho camera, SFP uplink, VLAN | Chọn model có SFP+ nếu cần 10G uplink |
| Backbone Switch | Advantech / core switch (1/10/40G) | Aggregation, OAM, ring protection | Hỗ trợ ERPS/OTN nếu cần |
| Camera ANPR | Industrial ANPR camera (PoE) | Chụp & truyền hình ảnh cho OCR/ANPR | Chọn model có IR/illumination cho ban đêm |
| Edge OCR | Edge box hoặc NVR có OCR | Nhận dạng biển số/biển xe, lọc kết quả | Giảm băng thông lên trung tâm |
Ghi chú: BOM cần điều chỉnh theo lưu lượng camera, số lane, khoảng cách, và tiêu chuẩn đăng kiểm tại địa phương.
4. Cấu hình mạng quan trọng
4.1 VLAN & phân vùng
Tách VLAN cho các loại traffic: ANPR/camera (Video VLAN), control/management (Mgmt VLAN), backoffice (Data VLAN). Giảm broadcast domain, tăng an toàn và QoS.
4.2 QoS cho Video & Thời gian thực
Ưu tiên gói video ANPR và signaling: cấu hình DSCP/CoS, hàng đợi ưu tiên trên switch aggregation và core để giảm jitter/loss.
4.3 Dự phòng & Ring Protection
Sử dụng Fiber Ring (ERPS/OSPF fast failover hoặc vendor ring tech) đảm bảo recovery time <50ms. Kiểm tra thời gian khôi phục với số lượng node tương đương sản triển khai thực tế.
4.4 Bảo mật
- Quản lý thiết bị qua NMS (SNMPv3/TLS) và nhật ký Syslog tập trung.
- VPN / IPsec cho uplink về trung tâm nếu mạng công cộng tham gia.
- Quản trị truy cập: role-based access control (RBAC), chứng thực 2-factor cho portal quản trị.
5. Giám sát & vận hành
Dùng NMS (Network Management System) để:
- Giám sát topo, trạng thái link, SFP alarms, optical power.
- Cảnh báo threshold (latency, packet loss, temperature) qua email/SMS.
- Tự động backup cấu hình switch và rollout firmware theo policy.
Gợi ý: cấu hình probe để đo latency real-time giữa các traffic cabinet và POP.
6. Checklist triển khai thực tế
- RFQ & site survey: xác định khoảng cách giữa cabinets, vị trí SFP/ODF.
- Lựa chọn model switch có SFP/SFP+ phù hợp (single/multi-mode).
- Thiết kế VLAN, QoS, bảng địa chỉ IP và kế hoạch NAT (nếu cần).
- Thiết lập ring protection & kiểm tra failover kịch bản.
- Cấu hình NMS, syslog, backup policy và kiểm thử recovery.
- Kiểm tra end-to-end: camera → edge OCR → trung tâm → billing system.
7. Lợi ích & KPI kỳ vọng
- Độ sẵn sàng hệ thống: đạt >99.9% (SLA) khi có thiết kế dự phòng hợp lý.
- Thời gian khôi phục (failover): <50 ms (với ring protection chuẩn).
- Giảm false-positive/negative ANPR khi dùng edge OCR và camera chuẩn.
