Công tắc hành trình là gì? Khái niệm, cấu tạo, phân loại và ứng dụng

BKAII đã giới thiệu đến các bạn về nhiều loại công tắc điện, hôm nay chúng ta tiếp tục tìm hiểu về công tắc hành trình với những thông tin về khái niệm, cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng nhé!

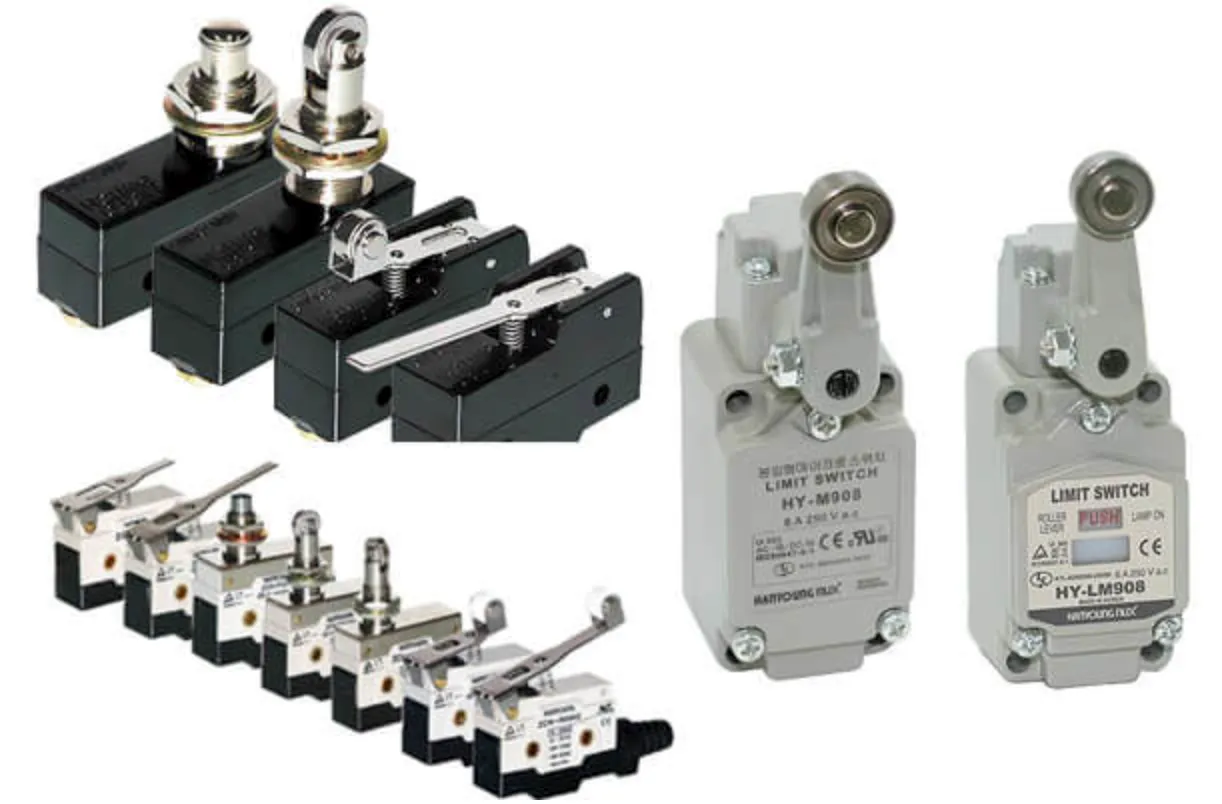

Công tắc hành trình là dạng thiết bị cơ điện được dùng để giới hạn hành trình của bộ phận chuyển động trong một cơ cấu hay hệ thống nào đó. Nó có cấu tạo như 1 công tắc điện bình thường ngoại trừ việc được trang bị thêm 1 cần tác động để cho các bộ phận chuyển động khi có tác động sẽ làm thay đổi trạng thái của tiếp điểm ở bên trong nó. Khi không còn tác động nữa công tắc hành trình sẽ tự trở về vị trí ban đầu.

Cấu tạo công tắc hành trình

Cấu tạo công tắc giới hạn hành trình bao gồm 3 bộ phận chính như sau:

Cơ cấu truyền động cơ khí để tác động lên tiếp điểm bao gồm các bộ phận: đòn bẩy, đĩa quay, bánh xe, cần gạt, con lăn, nút nhấn để tác động trực tiếp lên tiếp điểm đóng ngắt điện phía bên trong công tắc.
Tiếp điểm đóng ngắt điện phía trong công tắc tùy theo cường độ dòng điện. Tùy thuộc vào cướng độ dòng điện mà tiếp điểm có kết cấu và độ dày mỏng khác nhau. Với những công tắc hành trình dùng trong công nghiệp hiện nay, luôn có 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO) để thuận tiện cho việc điều khiển.
Chân đấu nối điện là bộ phận sẽ trực tiếp đấu nối để điều khiển dòng điện. Nó được kết nối với các tiếp điểm thường đóng (NC) và thường mở (NO) phía trong công tắc.

Nguyên lý hoạt động

Công tắc hành trình hoạt động dựa trên nguyên lý cơ bản là phát hiện sự thay đổi vị trí hoặc chuyển động của một bộ phận cơ học, từ đó kích hoạt hoặc ngắt mạch điện để điều khiển hoạt động của máy móc. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của công tắc hành trình:

Cơ cấu chuyển động: Công tắc hành trình thường được trang bị một cơ cấu chuyển động như đòn bẩy, cần gạt, con lăn hoặc nút nhấn. Khi một bộ phận của máy móc di chuyển đến vị trí nhất định, nó sẽ tác động lên cơ cấu này.
Kích hoạt công tắc: Khi cơ cấu chuyển động bị tác động, nó sẽ di chuyển và tác động lên một tiếp điểm bên trong công tắc hành trình. Tiếp điểm này có thể là loại thường mở (NO - Normally Open) hoặc thường đóng (NC - Normally Closed).
Đóng hoặc ngắt mạch điện: Sự tác động lên tiếp điểm sẽ làm thay đổi trạng thái của mạch điện. Nếu tiếp điểm là loại thường mở, nó sẽ đóng lại và cho dòng điện đi qua khi bị tác động. Ngược lại, nếu tiếp điểm là loại thường đóng, nó sẽ ngắt mạch khi bị tác động.
Phản hồi và kiểm soát: Tín hiệu từ công tắc hành trình sẽ được gửi về hệ thống điều khiển, từ đó thực hiện các lệnh tiếp theo như dừng máy, thay đổi hướng chuyển động, hoặc kích hoạt một quy trình khác. Điều này giúp đảm bảo quá trình sản xuất diễn ra đúng theo kế hoạch và ngăn ngừa các sự cố có thể xảy ra.

Các loại công tắc hành trình

Phân loại dựa trên cách thức hoạt động

Công tắc hành trình với cơ cấu gạt: Loại công tắc này sử dụng cơ cấu gạt để kích hoạt công tắc khi cơ cấu hoạt động di chuyển đến một vị trí cụ thể.
Công tắc hành trình với cơ cấu quay: Sử dụng cơ cấu quay để kích hoạt công tắc khi cơ cấu hoạt động xoay đến một vị trí nhất định.

Phân loại dựa trên nguyên lý hoạt động

Công tắc hành trình tiếp điểm điện: Sử dụng tiếp điểm điện để tạo ra tín hiệu điện khi cơ cấu hoạt động đạt đến vị trí cụ thể.
Công tắc hành trình cảm biến: Sử dụng cảm biến để phát hiện và tạo ra tín hiệu điện khi cơ cấu hoạt động tiếp xúc hoặc rời khỏi một vật thể hoặc vị trí nhất định.

Phân loại dựa trên ứng dụng

Công tắc hành trình ứng dụng trong ngành ô tô: Sử dụng để giới hạn vị trí hoạt động của các cơ cấu trong hệ thống ô tô, như cửa xe, nắp capô, hoặc hành trình đòn bẩy phanh.
Công tắc hành trình ứng dụng trong ngành sản xuất: Được sử dụng để kiểm soát vị trí và định vị cho các thiết bị và máy móc trong quá trình sản xuất, như trong dây chuyền lắp ráp hoặc hệ thống tự động hóa.
Công tắc hành trình ứng dụng trong ngành năng lượng: Sử dụng để bảo vệ và kiểm soát các thành phần trong các hệ thống năng lượng, như hệ thống điện mặt trời hoặc các thiết bị phân phối điện.

Các ứng dụng thực tế của công tắc hành trình

Công tắc hành trình có rất nhiều ứng dụng đa dạng trong thực tế, điển hình là:

Kiểm soát băng tải: Tự động ngắt điện khi băng tải đạt điểm giới hạn.
Máy móc công nghiệp: Xác định vị trí chính xác cho máy cắt, máy ép, máy gia công CNC.
Hệ thống cửa tự động: Ngắt điện khi cửa đạt đến vị trí đóng/mở để đảm bảo an toàn.
Cẩu trục và cần cẩu: Giới hạn hành trình nâng hạ, tránh các sự cố đáng tiếc.
Robot công nghiệp: Xác định vị trí và phạm vi hoạt động để đảm bảo an toàn và hiệu suất làm việc.

Ưu, nhược điểm của công tắc hành trình

Ưu điểm của công tắc hành trình

Độ tin cậy: Công tắc hành trình được thiết kế để hoạt động một cách đáng tin cậy trong môi trường công nghiệp khắc nghiệt. Chúng có khả năng chịu được va đập, bụi bẩn, và độ rung, giúp đảm bảo sự ổn định và có độ tin cậy cao trong quá trình vận hành.
Độ linh hoạt: Có nhiều loại công tắc hành trình với cấu tạo và nguyên lý hoạt động khác nhau, cho phép phù hợp với các yêu cầu và ứng dụng cụ thể. Công tắc hành trình có thể được tùy chỉnh và điều chỉnh để đáp ứng nhiều yêu cầu khác nhau trong quá trình vận hành.

Nhược điểm của công tắc hành trình

Giới hạn vị trí: Công tắc hành trình chỉ hoạt động khi cơ cấu hoạt động tiếp xúc hoặc rời khỏi một vị trí cụ thể. Điều này có thể gây hạn chế trong việc kiểm soát các vị trí trung gian hoặc không thể phát hiện được các sự cố nhỏ trong quá trình di chuyển.
Bảo trì và kiểm tra: Cần thường xuyên kiểm tra và bảo trì công tắc hành trình để đảm bảo hoạt động chính xác và tin cậy. Những sự cố hay mất hiệu suất của công tắc hành trình có thể xảy ra do mài mòn, bụi bẩn hay hư hỏng do môi trường làm việc.

Như vậy BKAII đã cùng các bạn có những tìm hiểu chi tiết về công tắc hành trình, có thắc mắc hay cần thêm thông tin các bạn cứ liên hệ BKAII nhé!
