Trong quá trình lắp đặt, sửa chữa hệ thống điện thường không thể tránh phải nối dây dẫn điện để đảm bảo hệ thống hoạt động ổn định. Vậy những mối nối này là gì, công dụng và yêu cầu ra sao? Bài viết này BKAII cùng các bạn tìm hiểu nhé!

Mối nối dây dẫn điện là kỹ thuật để nối tiếp xác sợi dây dẫn điện vào nhau. Nối dây dẫn điện được dùng để dẫn điện từ dây này sang dây khác theo từng mục đích của công việc như cần phân nhánh dây điện

Các loại mối nối dây dẫn điện

  • Mối nối thẳng: Mối nối của 2 dây dẫn điện theo đường thẳng trực tiếp với nhau. Quy trình nối dây dẫn điện theo mối nối thẳng đơn giản và dễ thực hiện nhất.
  • Mối nối phân nhánh: Cách đấu nối thêm những dây dẫn điện khác nhau vào một hệ thống dây điện có sẵn. Bạn có thể cần phải phân chia dòng điện đến điểm cần tách.
  • Mối nối sử dụng phụ kiện: Mối nối này có tác dụng truyền tải điện qua các thiết bị phổ biến như công tắc, cầu dao điện,…

Các yêu cầu của các mối nối dây dẫn điện

  • Đảm bảo tính ổn định: phải có khả năng giữ vững được dòng điện và đảm bảo không bị ngắt quãng hoặc giảm điện áp.
  • Đảm bảo tính liên tục: sẽ không có sự gián đoạn trong dòng điện và đảm bảo kết nối được giữ vững trong suốt quá trình sử dụng.
  • Đảm bảo tính an toàn: sẽ phải đảm bảo không gây ra cháy nổ hoặc hỏng hóc cho các thiết bị điện và không có nguy cơ gây điện giật cho người sử dụng.
  • Đảm bảo tính độ bền: sẽ phải đảm bảo khả năng chịu được tác động từ bên ngoài, độ rung, va đập, nhiệt độ cao hoặc thay đổi độ ẩm môi trường.
  • Đảm bảo tính dẫn điện: sẽ phải có khả năng dẫn điện tốt và giảm thiểu sự mất điện áp trong quá trình truyền tải điện.
  • Đảm bảo tính thẩm mỹ: để tạo sự chuyên nghiệp cho các hệ thống điện, đặc biệt là trong các công trình xây dựng và kiến trúc.

Quy trình nối

Bước 1. Bóc vỏ cách điện

Dùng kìm hoặc dao, không cắt vào lõi.

Có 2 cách bóc vỏ cách điện.

  • Bóc cắt vát: Đặt dao vào điểm cắt và gọt lớp vỏ bọc cách điện với một góc 30o. Với dây có tiết diện nhỏ, nên dùng kìm tuốt dây để bóc vỏ cách điện.
  • Bóc phân đoạn: Dùng cho loại dây có hai lớp cách điện. Lớp cách điện ngoài được cắt lệch với lớp trong khoảng 5-8mm.

Bước 2. Làm sạch lõi

Làm sạch lõi bằng giấy ráp đến khi thấy ánh kim để mối nối tiếp xúc tốt.

Bước 3. Nối dây

Tùy vào loại mối nối, dây dây dẫn lõi một sợi hay nhiều sợi mà bước này được thực hiện khác nhau

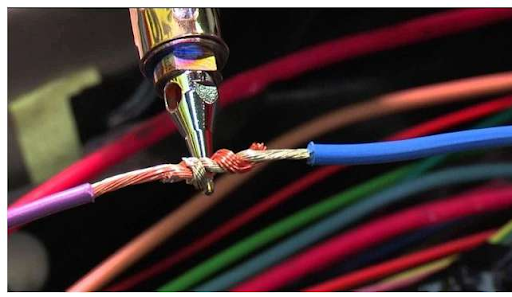

Bước 4. Hàn mối nối

Tác dụng của hàn mối nối: Tăng sức bền cơ học, dẫn điện tốt và không gỉ.

Các bước hàn mối nối:

  • Làm sạch mối nối: dùng giấy giáp làm sạch tạp chất và oxit đồng bên ngoài để mối hàn được chắc chắn.
  • Láng nhựa thông: tránh để mối hàn bị oxi hóa.
  • Hàn thiếc mối nối.

Bước 5. Cách điện mối nối

Cách điện mối nối bằng cách quấn băng cách điện.

  • Quấn từ trái sang phải.
  • Lớp trong quấn phần mối nối.
  • Lớp ngoài quấn chồng lên 1 phần lớp vỏ cách điện.
  • Kéo căng băng cách điện khi quấn.
  • Bước quấn sau phải chồng lên 1/3 bước quấn trước.

Ứng dụng của các mối nối dây dẫn điện

Các yêu cầu của mối nối dây dẫn điện được sử dụng rộng rãi trong nhiều ứng dụng khác nhau trong hệ thống điện:

  • Hệ thống chiếu sáng: Các mối nối dây dẫn điện được sử dụng để kết nối các bóng đèn và các thiết bị chiếu sáng khác với hệ thống điện. Điều này cho phép các thiết bị chiếu sáng được cung cấp năng lượng để hoạt động.
  • Hệ thống điều khiển: Các mối nối dây dẫn điện được sử dụng để kết nối các cảm biến và các thiết bị điều khiển khác với hệ thống điện. Điều này cho phép các thiết bị điều khiển hoạt động để điều khiển các thiết bị khác trong hệ thống.
  • Hệ thống điện tử: Các mối nối dây dẫn điện được sử dụng để kết nối các linh kiện điện tử với nhau. Điều này cho phép các linh kiện điện tử hoạt động và giao tiếp với nhau để thực hiện các chức năng của hệ thống.
  • Hệ thống điện công nghiệp: Các mối nối dây dẫn điện được sử dụng để kết nối các động cơ, máy móc và các thiết bị công nghiệp khác với hệ thống điện. Điều này cho phép các thiết bị công nghiệp hoạt động để sản xuất và gia công các sản phẩm khác nhau.
  • Hệ thống điện tử dân dụng: Các mối nối dây dẫn điện được sử dụng trong các thiết bị điện tử dân dụng như điều hòa không khí, tivi, máy tính và các thiết bị gia dụng khác. Các mối nối này cho phép các thiết bị hoạt động để cung cấp các dịch vụ và tiện ích cho người sử dụng.

Như vậy BKAII đã cùng các bạn có những tìm hiểu chi tiết về mối nối dây dẫn điện. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
